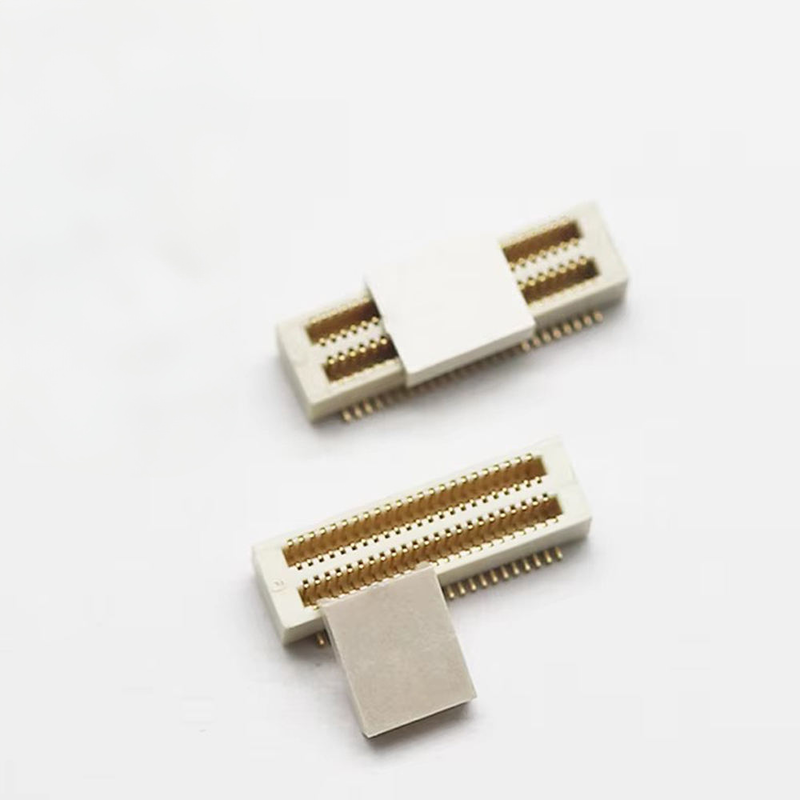

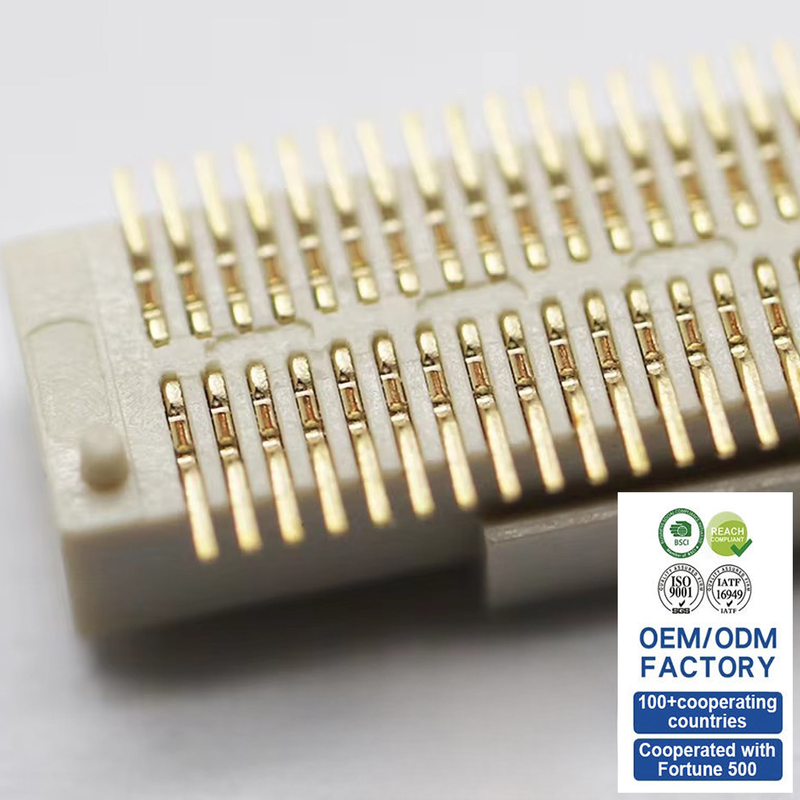

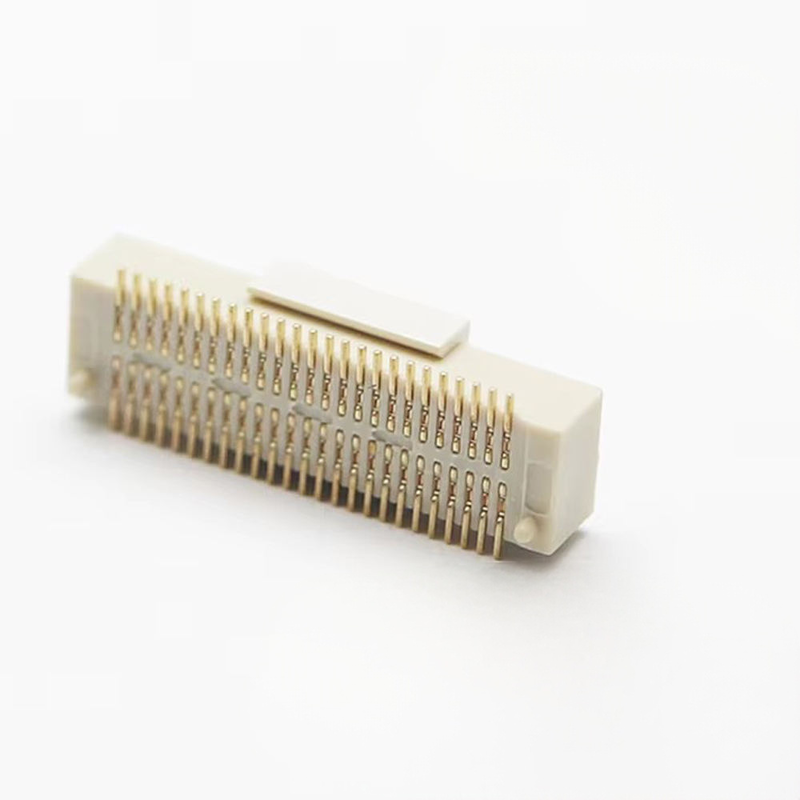

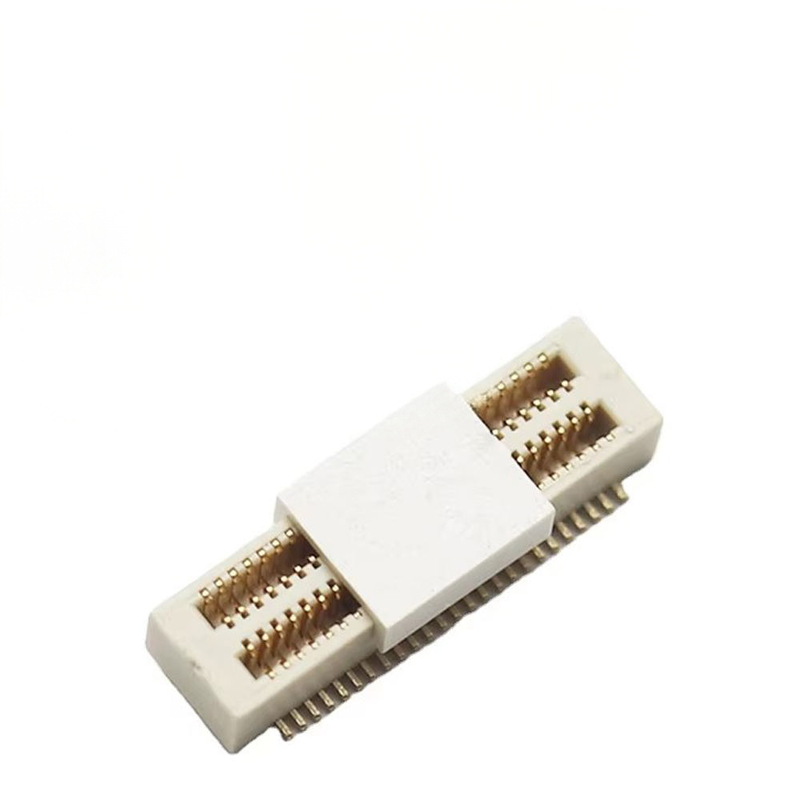

0.5mm পিচ বোর্ড-টু-বোর্ড কানেক্টর BTB পুরুষ মহিলা রাইট অ্যাঙ্গেল সাইড এন্ট্রি SMT হেডার স্মার্টফোন ও ড্রোন পিসিবি-র জন্য
পণ্যের হাইলাইটস
✅ ব্লাইন্ড ম্যাটিং / সেলফ-অ্যালাইনমেন্ট ও অ্যান্টি-মিসঅ্যালাইনমেন্ট ডিজাইন: অ্যাসেম্বলি টলারেন্স শোষণ করার জন্য বিল্ট-ইন গাইডেন্স বস, ম্যানুয়াল/অটো ম্যাটিংয়ের সময় পিন ড্যামেজ এড়ানো এবং SMT অ্যাসেম্বলি ইয়েল্ড বৃদ্ধি করা।
✅ হাই-স্পিড সিগন্যাল পারফরম্যান্স: অপ্টিমাইজড ইম্পিডেন্স ও লো-ক্রসটক স্ট্রাকচার, মোবাইল ও ড্রোন পিসিবি স্ট্যাকিংয়ের জন্য হাই-স্পিড ডিফারেনশিয়াল সিগন্যালের স্থিতিশীল ট্রান্সমিশন।
✅ নিয়ন্ত্রিত ম্যাটেড হাইট: পিসিবি স্ট্যাকিং ক্লিয়ারেন্স নির্ভুলভাবে স্থির করা, থার্মাল লেআউট ও মেকানিক্যাল এনক্লোজার ডিজাইনের জন্য সামঞ্জস্যপূর্ণ বোর্ড স্পেসিং।
✅ রাইট-অ্যাঙ্গেল সাইড-এন্ট্রি SMT সাইড ম্যাটিং, হরাইজন্টাল পিসিবি সংযোগ, স্লিম পোর্টেবল ডিভাইসের জন্য উল্লম্ব স্থান বাঁচায়।
পণ্যের বিবরণ
| বিভাগ |
আইটেম |
স্পেসিফিকেশন |
| ইলেকট্রিক্যাল |
পিচ |
0.5 মিমি |
| রেটেড কারেন্ট |
0.5 A প্রতি পিন |
| রেটেড ভোল্টেজ |
60 V DC |
| কন্টাক্ট রেজিস্ট্যান্স |
≤ 60 mΩ |
| ইনসুলেশন রেজিস্ট্যান্স |
≥ 1000 MΩ @ 250 VDC |
| উইথস্ট্যান্ডিং ভোল্টেজ |
500 V AC, 1 মিনিট |
| মেকানিক্যাল |
ম্যাটিং সাইকেল |
≥50 সাইকেল |
| ম্যাটেড হাইট |
কাস্টম ফিক্সড স্ট্যাকিং হাইট |
| ম্যাটিং ডিরেকশন |
রাইট অ্যাঙ্গেল, সাইড এন্ট্রি |
| মাউন্ট টাইপ |
SMT সারফেস মাউন্ট |
| উপাদান ও প্লেটিং |
কন্টাক্ট উপাদান |
ফসফর ব্রোঞ্জ |
| কন্টাক্ট প্লেটিং |
ম্যাটিং এরিয়াতে সিলেক্টিভ গোল্ড প্লেটিং; নিকেল ব্যারিয়ার; সোল্ডার টেইল: লেড-ফ্রি টিন |
| হাউজিং |
LCP, UL94V-0, উচ্চ-তাপমাত্রা প্রতিরোধী |
| পরিবেশ |
অপারেটিং টেম্প |
-40℃ ~ +85℃ |
| কমপ্লায়েন্স |
RoHS, REACH |
| সোল্ডারিং গাইড |
রিফ্লো প্রোফাইল |
স্ট্যান্ডার্ড SMT লেড-ফ্রি রিফ্লো, পিক টেম্প ≤260℃ |
ক্রস-রেফারেন্স / বিকল্প
Molex, JAE, Hirose, TE 0.5mm সাইড-এন্ট্রি রাইট-অ্যাঙ্গেল BTB সিরিজের সরাসরি ফুটপ্রিন্ট-সামঞ্জস্যপূর্ণ বিকল্প। একই পিসিবি ল্যান্ড প্যাটার্ন, কোনো বড় পিসিবি রিডিজাইন প্রয়োজন নেই।
দ্রষ্টব্য: ড্রপ-ইন প্রতিস্থাপনের আগে পিন সংখ্যা, ম্যাটেড হাইট এবং প্লেটিং স্পেক যাচাই করুন।
পণ্যের বৈশিষ্ট্য
- অ্যান্টি-ডামি কী + সেলফ-অ্যালাইন গাইডেন্স পেগ ব্লাইন্ড ম্যাটিংয়ের জন্য, রিভার্স ইনসারশন প্রতিরোধ করে।
- LCP উচ্চ-তাপমাত্রার হাউজিং, বিকৃতি ছাড়াই লেড-ফ্রি SMT রিফ্লো সহ্য করে।
- ডুয়াল স্প্রিং কন্টাক্ট স্ট্রাকচার, কম্পনের অধীনে স্থিতিশীল কন্টাক্ট রেজিস্ট্যান্স (ড্রোন / হ্যান্ডহেল্ড ডিভাইস)।
- সাইড এন্ট্রি রাইট-অ্যাঙ্গেল স্ট্রাকচার, হরাইজন্টাল পিসিবি ইন্টারকানেকশন, স্লিম এনক্লোজার লেআউট।
- একাধিক পিন সংখ্যায় উপলব্ধ, কাস্টমাইজযোগ্য ম্যাটেড হাইট এবং গোল্ড প্লেটিং পুরুত্ব।
পণ্যের সুবিধা
- অ্যাসেম্বলি টলারেন্স শক্তিশালী: সেলফ-অ্যালাইনমেন্ট পিক অ্যান্ড প্লেস এবং ম্যাটিং ফেলিওর রেট কমায়।
- হাই-স্পিড রেডি: লো ক্রসটক কন্টাক্ট জিওমেট্রি, মোবাইল ও ড্রোন হাই-স্পিড সিগন্যাল পাথের জন্য উপযুক্ত।
- ড্রপ-ইন রিপ্লেসমেন্ট: আন্তর্জাতিক BTB ব্র্যান্ডের সাথে সামঞ্জস্যপূর্ণ ফুটপ্রিন্ট, প্রজেক্ট রিডিজাইন সাইকেল ছোট করে।
- স্থিতিশীল কম্পন পারফরম্যান্স: ভালো রিটেনশন ফোর্স, ড্রোন কম্পন পরিবেশের জন্য উপযুক্ত।
- ফুল SMT রিল প্যাকেজিং: স্বয়ংক্রিয় SMT পিক অ্যান্ড প্লেস মেশিনে সরাসরি চালানো যায়।
অ্যাপ্লিকেশন
স্মার্টফোন অভ্যন্তরীণ পিসিবি স্ট্যাকিং, FPV / কনজিউমার ড্রোন কন্ট্রোল বোর্ড, পোর্টেবল স্মার্ট ডিভাইস, কমপ্যাক্ট IoT মডিউল, হ্যান্ডহেল্ড ইলেকট্রনিক্স।
প্যাকেজিং
টেপ অ্যান্ড রিল (রিল প্যাকেজিং): SMT পিক-অ্যান্ড-প্লেস মেশিনের জন্য স্ট্যান্ডার্ড রিল প্যাকেজিং। অংশগুলি পুনরায় প্যাক না করেই আপনার স্বয়ংক্রিয় উৎপাদন লাইনে সরাসরি লোড করা যেতে পারে। ছোট-ব্যাচ প্রোটোটাইপের জন্য কাট-টেপ পরিষেবা উপলব্ধ।
লিড টাইম
- নমুনা অর্ডার: 3 কার্যদিবস
- মাস প্রোডাকশন অর্ডার: 1-3 সপ্তাহ, কনফিগারেশন ও অর্ডার পরিমাণের উপর নির্ভর করে
কারখানা সার্টিফিকেশন ও কাস্টম পরিষেবা
- সার্টিফিকেশন: ISO9001, RoHS, REACH কমপ্লায়েন্ট
- নমুনা নীতি: বিনামূল্যে নমুনা সমর্থিত, দ্রুত নমুনা টার্নঅ্যারাউন্ড
- MOQ: স্ট্যান্ডার্ড পার্টসের জন্য লো MOQ; কাস্টম কনফিগারেশন MOQ মূল্যায়নের উপর নির্ভর করে
- কাস্টম ক্ষমতা: কাস্টম পিন সংখ্যা, ম্যাটেড স্ট্যাকিং হাইট, প্লেটিং পুরুত্ব, মেকানিক্যাল মডিফিকেশন, আপনার ড্রয়িং/স্পেসিফিকেশন অনুযায়ী বিশেষ প্যাকেজিং।
ইঞ্জিনিয়ার নির্বাচন নির্দেশিকা
- পিন সংখ্যা, প্রয়োজনীয় ম্যাটেড হাইট, রাইট-অ্যাঙ্গেল সাইড এন্ট্রি নিশ্চিত করুন।
- সিগন্যাল স্পিড ও সার্ভিস লাইফ প্রয়োজনীয়তার উপর ভিত্তি করে গোল্ড প্লেটিং পুরুত্ব নির্ধারণ করুন।
- ড্রোন / হ্যান্ডহেল্ড ডিভাইসের জন্য অপারেটিং তাপমাত্রা এবং কম্পন প্রয়োজনীয়তা পরীক্ষা করুন।
- লেআউট ফ্রিজ করার আগে আমাদের ড্রয়িংয়ের বিপরীতে পিসিবি ফুটপ্রিন্ট যাচাই করুন।
- SMT অ্যাসেম্বলি ও সিগন্যাল ইন্টিগ্রিটি পরীক্ষার জন্য বিনামূল্যে নমুনা অনুরোধ করুন।
FAQ
প্রশ্ন: আপনার কি ক্যাটালগ আছে? আমি কি আপনার সমস্ত পণ্য পরীক্ষা করার জন্য ক্যাটালগ পেতে পারি?
উত্তর: হ্যাঁ, আপনি অনলাইনে আমাদের সাথে যোগাযোগ করতে পারেন বা ক্যাটালগ পেতে ইমেল পাঠাতে পারেন।
প্রশ্ন: আমি আপনার ক্যাটালগে পণ্যটি খুঁজে পাচ্ছি না। আপনি কি আমার জন্য এই পণ্যটি তৈরি করতে পারেন?উত্তর: আমাদের ক্যাটালগে আমাদের বেশিরভাগ পণ্য দেখানো হয়েছে, তবে সব নয়। আপনি কী পণ্য চান এবং কতগুলি চান তা আমাদের জানান। যদি আমাদের কাছে এটি না থাকে, আমরা এটি তৈরি করার জন্য একটি নতুন ছাঁচ ডিজাইন এবং তৈরি করতে পারি। আপনার তথ্যের জন্য, একটি সাধারণ ছাঁচ তৈরি করতে প্রায় 35-45 দিন সময় লাগবে।
প্রশ্ন: আপনি কি নমুনা সরবরাহ করতে পারেন? এই নমুনাগুলি কি বিনামূল্যে?
উত্তর: হ্যাঁ, আমরা পরীক্ষার জন্য 5-10 পিসি কানেক্টর বিনামূল্যে নমুনা সরবরাহ করি। তবে আপনাকে শিপিং খরচ দিতে হবে।
প্রশ্ন: আপনার ডেলিভারি সময় সম্পর্কে কি?
উত্তর: স্টক পণ্য 1 দিনের মধ্যে সরবরাহ করা হয়; কাস্টমাইজড পণ্য 5-7 দিনের মধ্যে সরবরাহ করা হয়।
প্রশ্ন: আমার অর্ডার কিভাবে শিপ করব?
উত্তর: ছোট প্যাকেজের জন্য, এগুলি এক্সপ্রেসের মাধ্যমে পাঠান, যেমন DHL, FedEx, UPS, TNT, EMS। এটি ডোর-টু-ডোর পরিষেবা। বড় প্যাকেজের জন্য, আমরা এগুলি এয়ার বা সমুদ্রপথে পাঠাতে পারি। আমরা স্ট্যান্ডার্ড এক্সপোর্ট কার্টন ব্যবহার করি। ডেলিভারির সময় পণ্যের কোনো ক্ষতি হলে আমরা দায়ী থাকব।
6. প্রশ্ন: আপনি কি ধরনের পেমেন্ট গ্রহণ করেন? আমি কি RMB তে পেমেন্ট করতে পারি?
উত্তর: আমরা T/T (ওয়্যার ট্রান্সফার), ওয়েস্টার্ন ইউনিয়ন এবং পেপ্যাল গ্রহণ করি। অনুগ্রহ করে নিশ্চিত করুন যে আমরা চালানের সমান পরিমাণ পেতে পারি। এবং আপনি RMB তে টাকা দিতে পারেন। কোন সমস্যা নেই।
7. প্রশ্ন: আপনার কোম্পানির মান নিয়ন্ত্রণ কেমন?
উত্তর: কঠোরভাবে ISO9001 অনুসরণ করে; IQC, OQC, IPQC, এবং QA আমাদের কোয়ালিটি ডিপার্টমেন্টের 10% দখল করে। আমাদের কোম্পানির 99% পণ্য অ্যাপ্লিকেশনে CCD পরীক্ষা প্রয়োগ করা হয়।
প্রশ্ন: আমার আপনার সমস্ত পণ্যের মূল্য তালিকা প্রয়োজন। আপনার কি মূল্য তালিকা আছে?
উত্তর: আমাদের সমস্ত পণ্যের মূল্য তালিকা নেই। কারণ আমাদের অনেক আইটেম আছে, সেগুলির সবগুলির দাম একটি তালিকায় তৈরি করা অসম্ভব, এবং উপাদানের খরচ এবং পরিমাণের কারণে দামগুলি সর্বদা পরিবর্তিত হয়। এবং আপনি আপনার প্রয়োজনীয় সমস্ত আইটেমের একটি তালিকা দিতে পারেন; আমরা সাবধানে এক এক করে নিশ্চিত করব এবং আপনাকে একটি স্পেসিফিকেশন এবং মূল্য তালিকা দেব।
প্রশ্ন: আপনি কি কাস্টমাইজড পণ্য এবং কাস্টমাইজড প্যাকিং তৈরি করতে পারেন?
উত্তর: হ্যাঁ। আমরা আগে আমাদের গ্রাহকদের জন্য অনেক কাস্টমাইজড পণ্য তৈরি করেছি (প্রধানত তারের হারনেস)। কাস্টমাইজড প্যাকিং সম্পর্কে, কোন সমস্যা নেই; আমরা আপনার লোগো বা অন্যান্য তথ্য প্যাকিংয়ে রাখতে পারি। শুধু উল্লেখ করতে হবে যে এটি কিছু অতিরিক্ত খরচ হবে।
প্রশ্ন: আপনার কি সার্টিফিকেট আছে?
উত্তর: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ইত্যাদি।
