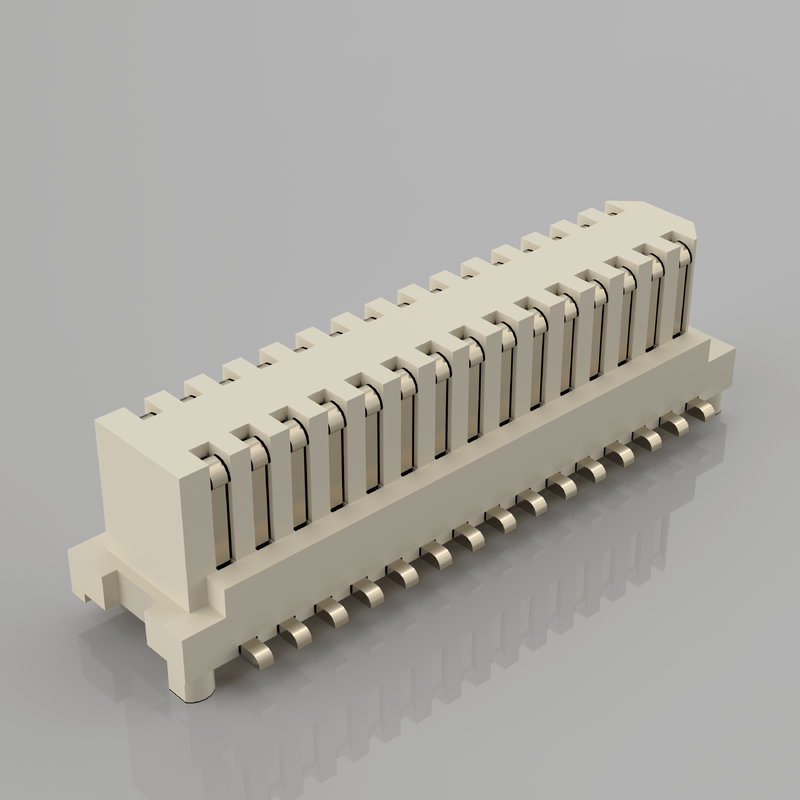

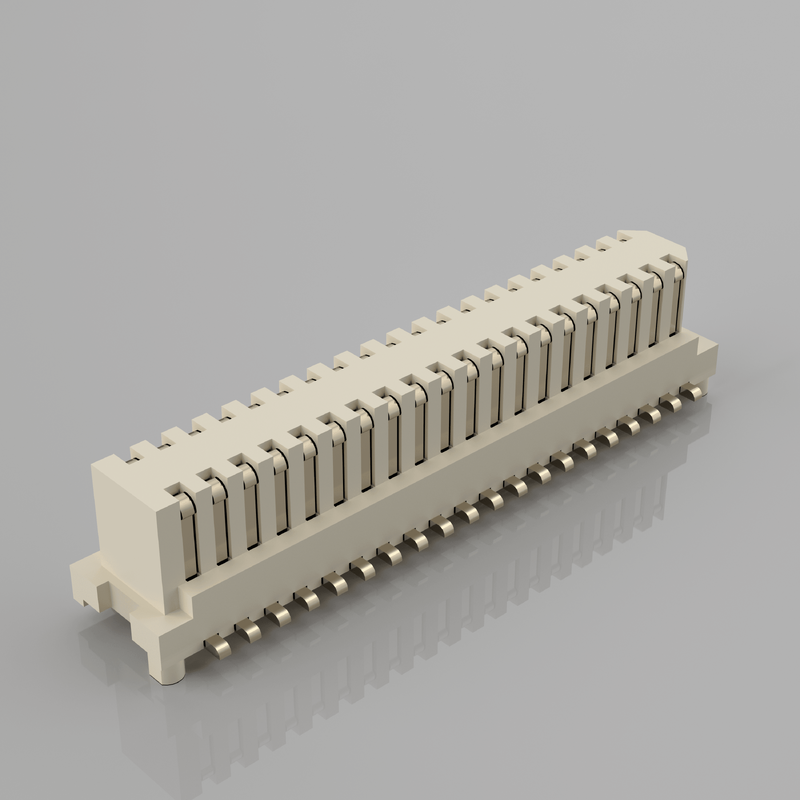

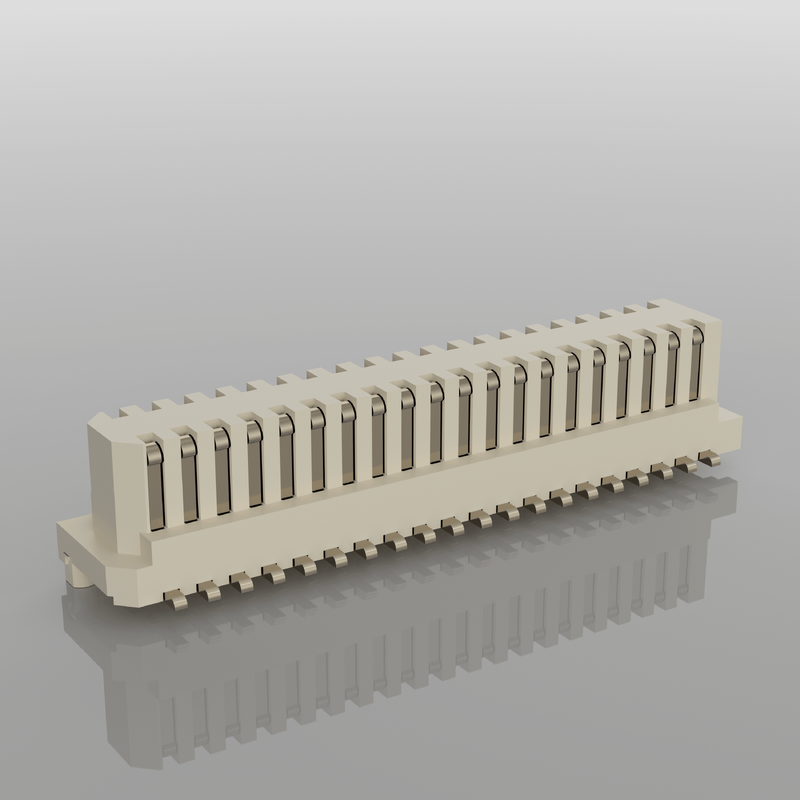

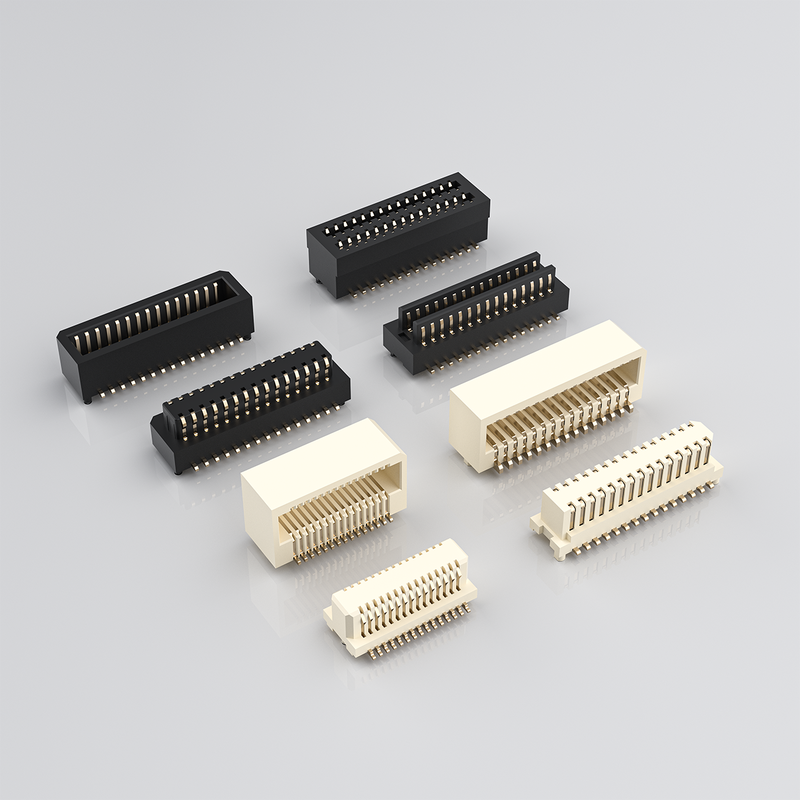

পুরুষ 0.5 মিমি পিচ সিঙ্গল স্লট বোর্ড-টু-বোর্ড & মেজানাইন সংযোগকারীগুলি পিসিবিএর জন্য ডান কোণ সংযোগকারী
পণ্যের হাইলাইটস
- অন্ধ সঙ্গম ও স্ব-সমন্বয়: অন্তর্নির্মিত গাইডিং বস & চ্যামফার হাউজিং এক্স / ওয়াই সমাবেশ অফসেটের জন্য ক্ষতিপূরণ দেয়; মডুলার পিসিবিএ সমাবেশের জন্য অন্ধ সন্নিবেশের সময় পিনের ক্ষতি এড়ানো
- হাই-স্পিড সিগন্যাল পারফরম্যান্স: অপ্টিমাইজড সিগন্যাল অখণ্ডতা, উচ্চ ঘনত্ব ডিজিটাল মডিউলগুলির জন্য এলভিডিএস, পিসিআইই, উচ্চ-গতির ডিফারেন্সিয়াল ট্রান্সমিশন সমর্থন করে
- কাস্টমাইজযোগ্য জোড়া উচ্চতা: আপনার যান্ত্রিক আবরণ সীমাবদ্ধতা মেলে সঠিক PCB-to-PCB ফাঁক সংজ্ঞায়িত করার জন্য একাধিক mated- উচ্চতা অপশন
- একক-স্লট ডান কোণ SMT ফর্ম: 90 ডিগ্রি অর্টোগোনাল পিসিবি আন্তঃসংযোগ, সমালোচনামূলক ডিভাইস অভ্যন্তরীণ স্থান সংরক্ষণ
পণ্যের বর্ণনা
| পয়েন্ট |
প্যারামিটার |
| বৈদ্যুতিক পারফরম্যান্স |
|
| পিচ |
0.5 মিমি |
| নামমাত্র বর্তমান (প্রতি সংকেত যোগাযোগ) |
0.5 এ |
| নামমাত্র ভোল্টেজ |
50 ভি ডিসি |
| ভোল্টেজ সহ্য করে |
250 ভোল্ট এসি, 1 মিনিট |
| প্রাথমিক যোগাযোগ প্রতিরোধের |
≤30 mΩ |
| আইসোলেশন প্রতিরোধের |
≥109 Ω |
| সিগন্যাল হার |
১০ গিগাবাইট/সেকেন্ড পর্যন্ত |
| যান্ত্রিক পারফরম্যান্স |
|
| পজিশনের সংখ্যা |
অনুরোধে কাস্টম পরিসীমা |
| জোড়া উচ্চতা |
একাধিক স্ট্যাকিং উচ্চতা অপশন |
| সমকামিতার চক্র |
ন্যূনতম ৩০টি চক্র |
| সমকামিতা সহনশীলতা |
ব্লাইন্ড-মেট করার জন্য এক্স/ওয়াই অফসেট টোলারেন্স |
| মাউন্ট টাইপ |
এসএমটি ডান-কোণ |
| উপকরণ ও প্লাটিং |
|
| আবাসন |
এলসিপি, ইউএল৯৪ ভি-০ অগ্নি প্রতিরোধক |
| যোগাযোগ উপাদান |
উচ্চ-শক্তির তামা খাদ |
| প্যারেটিং কনট্যাক্ট প্লাটিং |
নিকেলের উপরে স্বর্ণ; একাধিক স্বর্ণের বেধের বিকল্প |
| এসএমটি টার্মিনেশন প্লাটিং |
টিনের উপরে নিকেল |
| পরিবেশগত |
|
| অপারেটিং তাপমাত্রা |
-40 °C ~ +105 °C |
| সম্মতি |
RoHS, REACH মেনে চলুন |
| সোল্ডারিং গাইড |
|
| রিফ্লো প্রোফাইল |
পিক 245-260 °C, J-STD-020 মান অনুসরণ; কোন তরঙ্গ-লয়দান |
| সমাবেশ |
স্ট্যান্ডার্ড এসএমটি পিক-এন্ড-প্লেস সরঞ্জামগুলির সাথে সামঞ্জস্যপূর্ণ |
ক্রস-রেফারেন্স / বিকল্প
এই ডান-কোণ mezzanine সংযোগকারী Molex, JAE, Hirose, এবং Amphenol থেকে প্রতিষ্ঠিত আন্তর্জাতিক সিরিজের জন্য একটি কার্যকরী বিকল্প হিসাবে ডিজাইন করা হয়।
- দ্রুত দ্বিতীয় উত্স বৈধতার জন্য ড্রপ-ইন সামঞ্জস্যপূর্ণ পদচিহ্ন; একই পিচ, ম্যাট উচ্চতা, পিসিবিএ পুনরায় ব্যবহারের জন্য যান্ত্রিক রূপরেখা।
- নোট: আপনার রেফারেন্স পার্ট নম্বরের জন্য 100% পিন-টু-পিন ম্যাচ উপলব্ধ।
- দীর্ঘ সময়সীমার বিদেশী উপাদানগুলির উপর নির্ভরতা হ্রাস করে, আপনার প্রকল্পের সময়সীমা সংক্ষিপ্ত করে।
পণ্যের বৈশিষ্ট্য
- সিঙ্গেল-স্লট রাইট-এঙ্গেল কনস্ট্রাকশন অর্টোগোনাল ৯০ ডিগ্রি পিসিবিএ ইন্টারকানেকশনের জন্য।
- পোলারাইজড হাউজিং + সমন্বয়কারী বস সমাবেশের সময় বিপরীত সন্নিবেশ এবং পিন ক্ষতি রোধ করে।
- স্ব-নিয়ন্ত্রিত চেমফার ঘের-বন্ধ মডিউল সমাবেশের জন্য নির্ভরযোগ্য অন্ধ সমন্বয় সক্ষম করে।
- উচ্চ-গ্রেড এলসিপি হাউজিং বিকৃতি ছাড়াই উচ্চ এসএমটি রিফ্লো তাপমাত্রা প্রতিরোধ করে।
- অপ্টিমাইজড যোগাযোগ জ্যামিতি স্থিতিশীল উচ্চ-গতির ডিফারেনশিয়াল সিগন্যাল পারফরম্যান্স সরবরাহ করে।
- মেজানিন পিসিবি ফাঁক ঠিক করার জন্য একাধিক ম্যাটেড-উচ্চতা নির্বাচন।
- সম্পূর্ণরূপে এসএমটি সামঞ্জস্যপূর্ণ, স্বয়ংক্রিয় পিক-অ্যান্ড-প্লেস ভর উৎপাদন জন্য প্রস্তুত।
পণ্যের সুবিধা
- সমাবেশ-বন্ধুত্বপূর্ণ: ব্লাইন্ড-ম্যাচিং সহনশীলতা পিসিবি প্লেসমেন্ট ত্রুটি শোষণ করে, কম সমাবেশ প্রত্যাখ্যান হার।
- এসআই-অপ্টিমাইজড: সুসংগত যোগাযোগ কাঠামো উচ্চ-গতির ডিজিটাল সংকেত সংক্রমণের জন্য ক্রসট্যাককে হ্রাস করে।
- দ্বিতীয় উৎস সমাধান: প্রিমিয়াম বিদেশী ব্র্যান্ডের বিকল্প, প্রতিযোগিতামূলক খরচ এবং স্বল্প সময়।
- নমনীয় কাস্টমাইজ: পিনের সংখ্যা, জোড়া উচ্চতা, এবং স্বর্ণের ধাতুপট্টাবৃত বেধ আপনার নকশা জন্য কনফিগারযোগ্য।
- ধারাবাহিক গুণমান: কঠোর কোপ্লানারিটি নিয়ন্ত্রণ সূক্ষ্ম-পিচ প্যাডগুলিতে এসএমটি ওপেন-সোল্ডারিং ঝুঁকি এড়ায়।
প্রয়োগ
- শিল্পের এমবেডেড মডিউল
- আইওটি গেটওয়ে এবং সেন্সর সমষ্টি
- মেডিকেল কম্প্যাক্ট পিসিবিএ সাব-বোর্ড
- হ্যান্ডহেল্ড টেস্ট এবং পরিমাপ সরঞ্জাম
- সিকিউরিটি ক্যামেরা ও ভিজন মডিউল
- যোগাযোগের পেরিফেরিয়াল হার্ডওয়্যার
- উচ্চ-ঘনত্বের ভোক্তাদের জন্য স্ট্যাকড পিসিবি সমাবেশ
- মডুলার ডিভাইস অভ্যন্তরীণ অর্টোগোনাল বোর্ড ইন্টারকানেকশন
প্যাকিং
টেপ অ্যান্ড রোল (রোল প্যাকেজিং):এসএমটি পিক-এন্ড-প্লেস মেশিনের জন্য স্ট্যান্ডার্ড রোল প্যাকেজিং। অংশগুলি পুনরায় প্যাকিং ছাড়াই সরাসরি আপনার স্বয়ংক্রিয় উত্পাদন লাইনে লোড করা যেতে পারে। ছোট-লট প্রোটোটাইপগুলির জন্য কাট-টেপ পরিষেবা উপলব্ধ।
লিড টাইম
- নমুনা অর্ডারঃ ৩ কার্যদিবস
- ভর উৎপাদন অর্ডারঃ কনফিগারেশন এবং অর্ডার পরিমাণের উপর নির্ভর করে 1-3 সপ্তাহ
কারখানার সার্টিফিকেশন এবং কাস্টম সার্ভিস
- সার্টিফিকেশনঃ ISO9001, RoHS, REACH সম্মতি
- নমুনা নীতিঃ বিনামূল্যে নমুনা সমর্থিত, দ্রুত নমুনা টার্নআউট
- এমওকিউঃ স্ট্যান্ডার্ড অংশগুলির জন্য নিম্ন এমওকিউ; মূল্যায়নের পরে কাস্টম কনফিগারেশন এমওকিউ
- কাস্টম ক্ষমতাঃ কাস্টম পিন গণনা, ম্যাটেড স্ট্যাকিং উচ্চতা, প্লাটিং বেধ, যান্ত্রিক পরিবর্তন, আপনার অঙ্কন / স্পেসিফিকেশন অনুযায়ী বিশেষ প্যাকেজিং।
ইঞ্জিনিয়ার নির্বাচন নির্দেশিকা
- সমালোচনামূলক মাত্রা নিশ্চিত করুনঃজোড়া উচ্চতা= দুইটি PCB এর মধ্যে স্থির ফাঁক; প্রথমে সঠিক উচ্চতার বৈকল্পিক নির্বাচন করুন।
- মোট পিন গণনা করুনঃ পৃথক সংকেত পিন এবং পাওয়ার পিন; উচ্চ-গতির সংকেত অখণ্ডতার জন্য রিজার্ভ গ্রাউন্ড পিন।
- প্রয়োজনীয় ডেটা রেট পরীক্ষা করুনঃ আপনার প্রোটোকলের জন্য উচ্চ-গতির ডিফারেনশিয়াল পারফরম্যান্স প্রয়োজন কিনা তা নিশ্চিত করুন।
- প্লাটিং স্পেসিফিকেশন নির্ধারণ করুনঃ কম্পন / কঠোর পরিবেশ দীর্ঘ জীবন অ্যাপ্লিকেশনের জন্য আরও ঘন সোনার প্লাটিং।
- সমাবেশের অবস্থাঃ যদি আপনার পণ্যটির জন্য অন্ধভাবে সমাবেশের প্রয়োজন হয়, তাহলে নিশ্চিত করুন যে স্ব-সমন্বয় সহনশীলতা আপনার যান্ত্রিক স্ট্যাক-আপের সাথে মেলে।
- এসএমটি প্রক্রিয়াঃ ভর উৎপাদনের জন্য রোল প্যাকিং ব্যবহার করুন; পূর্ণ-স্কেল রিলিজের আগে প্রোটোটাইপ যাচাইয়ের জন্য বিনামূল্যে নমুনা অনুরোধ করুন।
- ক্রস-রেফারেন্সঃ আপনার মূল প্রতিযোগী অংশ নম্বর পাঠান; আমরা বৈধতার জন্য একটি মেলে বিকল্প মডেল সুপারিশ করব।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন: আপনার কাছে ক্যাটালগ আছে? আপনি কি আমাকে ক্যাটালগ পাঠাতে পারেন যাতে আমি আপনার সমস্ত পণ্য পরীক্ষা করতে পারি?
উত্তরঃ হ্যাঁ, আপনি আমাদের সাথে অনলাইনে যোগাযোগ করতে পারেন অথবা ক্যাটালগ পেতে একটি ইমেইল পাঠাতে পারেন।
প্রশ্নঃ আমি আপনার ক্যাটাগরিতে পণ্যটি খুঁজে পাচ্ছি নালোগু, তুমি কি আমার জন্য এই প্রোডাক্ট বানাতে পারবে?
উত্তরঃ আমাদের ক্যাটালগ আমাদের বেশিরভাগ পণ্য দেখায়, কিন্তু সব নয়। শুধু আমাদের বলুন আপনার কোন পণ্যটি প্রয়োজন এবং আপনি কতগুলি চান। যদি আমাদের কাছে এটি না থাকে তবে আমরা এটি উত্পাদন করার জন্য একটি নতুন ছাঁচ ডিজাইন এবং তৈরি করতে পারি।আপনার তথ্যের জন্য, একটি সাধারণ ছাঁচ তৈরি করতে প্রায় 35-45 দিন সময় লাগবে।
প্রশ্ন: আপনি কি নমুনা দিতে পারেন? এই নমুনাগুলি কি বিনামূল্যে?
উত্তরঃ হ্যাঁ, আমরা পরীক্ষার জন্য 5-10 পিসি সংযোগকারী বিনামূল্যে নমুনা প্রদান। কিন্তু আপনি শিপিং খরচ দিতে হবে
প্রশ্ন: আপনার ডেলিভারি সময় কেমন?
উত্তরঃ স্টক পণ্য 1 দিনের মধ্যে বিতরণ করা হয়; কাস্টমাইজড পণ্য 5-7 দিনের মধ্যে বিতরণ করা হয়
প্রশ্ন: আমার অর্ডার কিভাবে পাঠানো হবে?
উত্তরঃ ছোট প্যাকেজগুলির জন্য, এগুলি এক্সপ্রেস দ্বারা প্রেরণ করুন, যেমন ডিএইচএল, ফেডেক্স, ইউপিএস, টিএনটি, ইএমএস। এটি দরজা থেকে দরজা পরিষেবা। বড় প্যাকেজগুলির জন্য, আমরা এয়ার বা সমুদ্রপথে তাদের প্রেরণ করতে পারি। আমরা স্ট্যান্ডার্ড এক্সপোর্ট কার্টন ব্যবহার করি।ডেলিভারি চলাকালীন পণ্যের ক্ষতির জন্য আমরা দায়ী হব.
6প্রশ্ন: আপনি কোন ধরনের পেমেন্ট গ্রহণ করেন? আমি কি ইউএনবিতে টাকা দিতে পারি?
উত্তরঃ আমরা টি / টি ((ওয়্যার ট্রান্সফার), ওয়েস্টার্ন ইউনিয়ন এবং পেপাল গ্রহণ করি। দয়া করে নিশ্চিত হন যে আমরা ইনভয়েসের মতো একই পরিমাণ গ্রহণ করতে পারি। এবং আপনি ইউএনবিতে অর্থ প্রদান করতে পারেন। কোন সমস্যা নেই।
7প্রশ্ন: আপনার কোম্পানির মান নিয়ন্ত্রণ ব্যবস্থা কেমন?
উত্তরঃ ISO9001 কঠোরভাবে অনুসরণ করুন; IQC, OQC, IPQC, এবং QA আমাদের গুণমান বিভাগের 10% দখল করে। সিসিডি পরীক্ষাটি আমাদের কোম্পানির 99% পণ্য অ্যাপ্লিকেশনগুলিতে প্রয়োগ করা হয়।
প্রশ্ন: আপনার সকল পণ্যের মূল্য তালিকা চাই। আপনার কাছে মূল্য তালিকা আছে কি?
উত্তরঃ আমাদের কাছে আমাদের সমস্ত পণ্যের মূল্য তালিকা নেই। কারণ আমাদের অনেকগুলি আইটেম রয়েছে, এটি একটি তালিকায় তাদের সমস্ত দাম করা অসম্ভব,এবং দাম সবসময় পরিবর্তিত হয় কারণ উপাদান খরচ এবং পরিমাণ. এবং আপনি আমাদের প্রয়োজন সব আইটেম একটি তালিকা দিতে পারেন; আমরা সাবধানে এক এক করে নিশ্চিত এবং আপনি একটি স্পেসিফিকেশন এবং মূল্য তালিকা দিতে হবে
প্রশ্নঃ আপনি কাস্টমাইজড পণ্য এবং কাস্টমাইজড প্যাকিং করতে পারেন?
উত্তর: হ্যাঁ। আমরা অনেক কাস্টমাইজড তৈরি করেছি
কাস্টমাইজড প্যাকিং সম্পর্কে, কোন সমস্যা নেই; আমরা প্যাকিং উপর আপনার লোগো বা অন্যান্য তথ্য লাগাতে পারেন।শুধু এটা উল্লেখ করতে চাই যে এতে কিছু অতিরিক্ত খরচ হবে.
প্রশ্ন: আপনার কোন সার্টিফিকেট আছে?
উত্তরঃ সিই, সিকিউসি, ইউএল, আইএসও৯০০১, আইএসও১৪০০১, আইএটিএফ১৬৯৪৯, আইএসও৪৫০০১, কিউসি০৮০০০০ ইত্যাদি।
