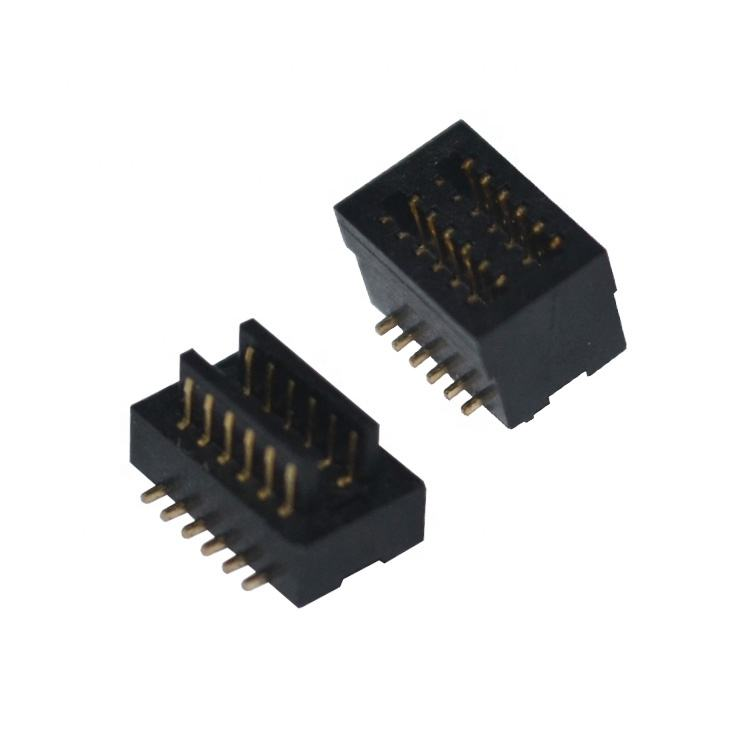

উচ্চ ঘনত্ব 12 পিন SMT পুরুষ মহিলা PCB সংযোগকারী 0.5 0.8 মিমি পিচ স্ট্যাক উচ্চতা 6.0 মিমি বোর্ড থেকে বোর্ড এবং মেজানাইন সংযোগকারী
পণ্যের হাইলাইটস
✅ ব্লাইন্ড-মেটিং এবং সেলফ-অ্যালাইনমেন্ট টলারেন্স ডিজাইন: বিল্ট-ইন গাইড পোস্ট PCB অ্যাসেম্বলি অফসেট শোষণ করে, ব্লাইন্ড মেটিংয়ের সময় পিন ক্ষতি এড়ায়, স্বয়ংক্রিয় SMT লাইনের জন্য উৎপাদন ফলন উন্নত করে।
✅ উচ্চ-গতির সংকেত অখণ্ডতা: অপ্টিমাইজড যোগাযোগ প্রতিবন্ধকতা, উচ্চ-গতির ডিফারেনশিয়াল সংকেতের জন্য স্থিতিশীল ট্রান্সমিশন, উচ্চ-গতির সংকেত পথ লেআউট প্রয়োজনীয়তাগুলির সাথে খাপ খায়।
✅ স্থির মেটেড স্ট্যাক উচ্চতা 6.0 মিমি: PCB-থেকে-PCB ব্যবধান সঠিকভাবে নিয়ন্ত্রিত, সমান্তরাল স্ট্যাকড-বোর্ড যান্ত্রিক ডিজাইনের জন্য সামঞ্জস্যপূর্ণ মেজানাইন ব্যবধান।
✅ উচ্চ-ঘনত্বের SMT লেআউট: ডুয়াল-রো কম্প্যাক্ট ফুটপ্রিন্ট, স্থান-সীমাবদ্ধ মডিউল ডিজাইনের জন্য PCB রিয়েল এস্টেট সংরক্ষণ করে।
✅ SMT-বান্ধব নির্মাণ: পিক-অ্যান্ড-প্লেস সামঞ্জস্যপূর্ণ হাউজিং, রিফ্লো সোল্ডারিং সমর্থন করে, অ্যাসেম্বলির পরে AOI পরিদর্শন অ্যাক্সেসযোগ্য।
পণ্যের বিবরণ
| আইটেম |
প্যারামিটার |
| বৈদ্যুতিক কর্মক্ষমতা |
|
| পিচ |
0.5 মিমি / 0.8 মিমি |
| পিন সংখ্যা |
12P (কাস্টম পিন সংখ্যা উপলব্ধ) |
| রেটেড ভোল্টেজ |
12 V AC/DC |
| প্রতিটি যোগাযোগের জন্য রেটেড কারেন্ট |
0.5 A |
| ইনসুলেশন রেজিস্ট্যান্স |
≥500 MΩ |
| যোগাযোগ রেজিস্ট্যান্স |
≤30 mΩ |
| সর্বোচ্চ ডেটা রেট |
10 Gbps পর্যন্ত |
| যান্ত্রিক কর্মক্ষমতা |
|
| মেটেড স্ট্যাক উচ্চতা |
6.0 মিমি |
| মেটিং সাইকেল |
≥500 সাইকেল |
| মেটিং এইড |
ব্লাইন্ড-মেটিং / সেলফ-অ্যালাইনমেন্ট গাইড পোস্ট |
| টার্মিনেশন |
SMT Gull-wing |
| উপাদান ও প্লেটিং |
|
| হাউজিং |
উচ্চ-তাপমাত্রার LCP, UL94-V-0 |
| যোগাযোগ উপাদান |
কপার অ্যালয় |
| যোগাযোগ প্লেটিং |
যোগাযোগ এলাকায় গোল্ড-প্লেটেড; সোল্ডার টেইলে টিন-প্লেটেড |
| পরিবেশগত |
|
| অপারেটিং তাপমাত্রা |
−40 °C ~ +105 °C |
| সম্মতি |
RoHS, REACH অনুবর্তী |
| সোল্ডারিং গাইড |
|
| প্রক্রিয়া |
SMT রিফ্লো সোল্ডারিং |
| সর্বোচ্চ রিফ্লো তাপমাত্রা |
সর্বোচ্চ 260 °C, 10 সেকেন্ড সময়কাল |
ক্রস-রেফারেন্স / বিকল্প
Molex, JAE, এবং TE Connectivity সমতুল্য থেকে মূলধারার বোর্ড-টু-বোর্ড মেজানাইন সংযোগকারী সিরিজের জন্য সরাসরি দ্বিতীয়-উৎস প্রতিস্থাপন 0.5 / 0.8 মিমি পিচ, 6.0 মিমি মেটেড উচ্চতা সহ।
বেশিরভাগ রেফারেন্স ডিজাইনের জন্য ফুটপ্রিন্ট-সামঞ্জস্যপূর্ণ; PCB চূড়ান্ত করার আগে প্যাড লেআউট যাচাই করুন। বিদেশী মূল উপাদানগুলির দীর্ঘ লিড-টাইম ঝুঁকি দূর করে, অভিন্ন বৈদ্যুতিক ও যান্ত্রিক কর্মক্ষমতা বজায় রাখে।
পণ্যের বৈশিষ্ট্য
- অ্যান্টি-মিস-মেটিং পোলারাইজেশন কাঠামো ম্যানুয়াল এবং স্বয়ংক্রিয় অ্যাসেম্বলির সময় বিপরীত সন্নিবেশ ক্ষতি প্রতিরোধ করে।
- সেলফ-অ্যালাইনমেন্ট ফ্লোটিং টলারেন্স স্ট্যাক-আপ এবং অ্যাসেম্বলি অফসেট ত্রুটি শোষণ করে, সংযোগকারী স্ক্র্যাপ হার কমায়।
- ডুয়াল-পয়েন্ট যোগাযোগ কাঠামো কম্পন এবং তাপীয় চক্রের অবস্থার অধীনে স্থিতিশীল যোগাযোগ শক্তি বজায় রাখে
- উচ্চ-তাপমাত্রার LCP হাউজিং বিকৃতি ছাড়াই স্ট্যান্ডার্ড SMT রিফ্লো প্রোফাইল সহ্য করে।
- কম্প্যাক্ট উচ্চ-ঘনত্বের 12-পিন কনফিগারেশন I/O পরিমাণ এবং PCB ফুটপ্রিন্টের মধ্যে ভারসাম্য বজায় রাখে।
- পুরুষ-মহিলা ম্যাচড সেট, সমান্তরাল PCB-থেকে-PCB মেজানাইন স্ট্যাকিং সংযোগের জন্য নিবেদিত।
পণ্যের সুবিধা
▶ সরবরাহ-চেইন নিরাপত্তা: স্থানীয় উত্পাদন, আমদানিকৃত সমতুল্যের তুলনায় OEM দীর্ঘ-লিড-টাইম ঘাটতি এড়ানো।
▶ অ্যাসেম্বলি-অপ্টিমাইজড: রিল প্যাকেজিং সরাসরি SMT পিক-অ্যান্ড-প্লেস মেশিনের সাথে কাজ করে, কোনও ম্যানুয়াল প্রি-প্রসেসিংয়ের প্রয়োজন নেই।
▶ প্রমাণিত সংকেত স্থিতিশীলতা: উচ্চ-গতির সংকেত অখণ্ডতার জন্য টিউন করা যোগাযোগ জ্যামিতি, কম সংকেত ক্ষতি।
▶ সাশ্রয়ী দ্বিতীয় উৎস: প্রতিযোগিতামূলক মূল্যে আন্তর্জাতিক ব্র্যান্ডগুলির সাথে সামঞ্জস্যপূর্ণ কর্মক্ষমতা।
▶ নমনীয় প্রকৌশল সহায়তা: দ্রুত নমুনা বৈধতা, কাস্টম পিন-গণনা / প্লেটিং / স্ট্যাক-উচ্চতা পরিবর্তন উপলব্ধ।
প্রয়োগ
- শিল্প নিয়ন্ত্রণ মডিউল এবং এমবেডেড কম্পিউটিং বোর্ড
- যোগাযোগ সহায়ক এবং সংকেত-স্থানান্তর সাব-বোর্ড
- মেডিকেল কম্প্যাক্ট ইলেকট্রনিক অ্যাসেম্বলি
- IoT গেটওয়ে এবং সেন্সর স্ট্যাকড-PCB মডিউল
- ডিসপ্লে ড্রাইভার সাব-বোর্ড ইন্টারকানেকশন
- পরীক্ষা-পরিমাপ সরঞ্জাম অভ্যন্তরীণ মেজানাইন লিঙ্ক
প্যাকিং
- SMT স্বয়ংক্রিয় পিক-অ্যান্ড-প্লেস মেশিনের জন্য স্ট্যান্ডার্ড এমবসড ক্যারিয়ার টেপ
- গ্রাহকের SMT উৎপাদন লাইনে সরাসরি ব্যবহারযোগ্য; কোনও রিপ্যাকিংয়ের প্রয়োজন নেই
লিড টাইম
- নমুনা অর্ডার: 3 কার্যদিবস
- গণ উত্পাদন অর্ডার: 1-3 সপ্তাহ, কনফিগারেশন এবং অর্ডার পরিমাণের উপর নির্ভর করে
কারখানা সার্টিফিকেশন এবং কাস্টম পরিষেবা
- শংসাপত্র: ISO9001, RoHS, REACH অনুবর্তী
- নমুনা নীতি: বিনামূল্যে নমুনা সমর্থিত, দ্রুত নমুনা টার্নঅ্যারাউন্ড
- MOQ: স্ট্যান্ডার্ড পার্টসের জন্য কম MOQ; কাস্টম কনফিগারেশন MOQ মূল্যায়নের উপর নির্ভর করে
- কাস্টম ক্ষমতা: কাস্টম পিন সংখ্যা, মেটেড স্ট্যাকিং উচ্চতা, প্লেটিং পুরুত্ব, যান্ত্রিক পরিবর্তন, আপনার অঙ্কন/স্পেসিফিকেশন অনুযায়ী বিশেষ প্যাকেজিং।
প্রকৌশলী নির্বাচন নির্দেশিকা
- পিচ নিশ্চিত করুন: উচ্চ-ঘনত্বের প্রয়োজনীয়তার জন্য 0.5 মিমি নির্বাচন করুন; সহজ PCB উত্পাদনযোগ্যতার জন্য 0.8 মিমি নির্বাচন করুন।
- মেটেড স্ট্যাক উচ্চতা নিশ্চিত করুন: এই সিরিজটি 6.0 মিমি-তে স্থির; আপনার যদি বিকল্প স্ট্যাকিং উচ্চতার প্রয়োজন হয় তবে আমাদের সাথে যোগাযোগ করুন।
- পিন সংখ্যা পরীক্ষা করুন: বেস মডেল 12P; অন্যান্য পিন সংখ্যা কাস্টমাইজ করা যেতে পারে।
- সংকেত গতি নিশ্চিত করুন: আপনার ডিফারেনশিয়াল সংকেতের প্রয়োজনীয়তা 10 Gbps সর্বোচ্চ হারের মধ্যে আছে কিনা তা মূল্যায়ন করুন।
- অপারেটিং তাপমাত্রা পরিসীমা আপনার শেষ-পণ্যের কাজের পরিবেশের সাথে মেলে কিনা তা নিশ্চিত করুন।
- দ্বিতীয়-উৎস প্রতিস্থাপনের জন্য: Gerber চূড়ান্ত প্রকাশের আগে PCB ফুটপ্রিন্ট অঙ্কন ক্রস-চেক করুন।
- প্রোটোটাইপের জন্য: সোল্ডারিং, মেটিং এবং সংকেত কর্মক্ষমতা যাচাইয়ের জন্য প্রথমে বিনামূল্যে নমুনা অনুরোধ করুন।
আপনার যদি ফুটপ্রিন্ট সুপারিশ, 3D-স্টেপ ফাইল বা আরও প্রযুক্তিগত সহায়তার প্রয়োজন হয় তবে আমাদের প্রকৌশল দলের সাথে যোগাযোগ করুন।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন: আপনার কি ক্যাটালগ আছে? আপনি কি আমাকে সমস্ত পণ্য পরীক্ষা করার জন্য ক্যাটালগ পাঠাতে পারেন?
উত্তর: হ্যাঁ, আপনি ক্যাটালগ পেতে আমাদের অনলাইনে যোগাযোগ করতে পারেন বা একটি ইমেল পাঠাতে পারেন।
প্রশ্ন: আমি আপনার ক্যাটালগে পণ্যটি খুঁজে পাচ্ছি না। আপনি কি আমার জন্য এই পণ্যটি তৈরি করতে পারেন? উত্তর: আমাদের ক্যাটালগ আমাদের বেশিরভাগ পণ্য দেখায়, তবে সব নয়। আপনি কী পণ্য চান এবং কতগুলি চান তা আমাদের জানান। যদি আমাদের কাছে এটি না থাকে, তবে আমরা এটি তৈরি এবং উত্পাদন করার জন্য একটি নতুন ছাঁচ ডিজাইন এবং তৈরি করতে পারি। আপনার তথ্যের জন্য, একটি সাধারণ ছাঁচ তৈরি করতে প্রায় 35-45 দিন সময় লাগবে।
প্রশ্ন: আপনি কি নমুনা সরবরাহ করতে পারেন? এই নমুনাগুলি কি বিনামূল্যে?
উত্তর: হ্যাঁ, আমরা পরীক্ষার জন্য 5-10 পিসি সংযোগকারী বিনামূল্যে নমুনা সরবরাহ করি। তবে আপনাকে শিপিং খরচ দিতে হবে
প্রশ্ন: আপনার ডেলিভারি সময় সম্পর্কে কি?
উত্তর: স্টক পণ্য 1 দিনের মধ্যে সরবরাহ করা হয়; কাস্টমাইজড পণ্য 5-7 দিনের মধ্যে সরবরাহ করা হয়
প্রশ্ন: আমার অর্ডার কিভাবে শিপ করবেন?
উত্তর: ছোট প্যাকেজের জন্য, এগুলি এক্সপ্রেসের মাধ্যমে পাঠান, যেমন DHL, FedEx, UPS, TNT, EMS। এটি ডোর-টু-ডোর পরিষেবা। বড় প্যাকেজের জন্য, আমরা এগুলি এয়ার বা সমুদ্রপথে পাঠাতে পারি। আমরা স্ট্যান্ডার্ড এক্সপোর্ট কার্টন ব্যবহার করি। আমরা সরবরাহের সময় পণ্যের কোনও ক্ষতির জন্য দায়ী থাকব।
6. প্রশ্ন: আপনি কি ধরনের পেমেন্ট গ্রহণ করেন? আমি কি RMB তে পরিশোধ করতে পারি?
উত্তর: আমরা T/T (ওয়্যার ট্রান্সফার), ওয়েস্টার্ন ইউনিয়ন এবং পেপ্যাল গ্রহণ করি। অনুগ্রহ করে নিশ্চিত করুন যে আমরা চালানের সমান পরিমাণ পেতে পারি। এবং আপনি RMB তে টাকা পরিশোধ করতে পারেন। কোন সমস্যা নেই।
7. প্রশ্ন: আপনার কোম্পানির মান নিয়ন্ত্রণ কেমন?
উত্তর: কঠোরভাবে ISO9001 অনুসরণ করে; IQC, OQC, IPQC, এবং QA আমাদের মান বিভাগের 10% দখল করে। CCD পরীক্ষা আমাদের কোম্পানির 99% পণ্য অ্যাপ্লিকেশনে প্রয়োগ করা হয়।
প্রশ্ন: আমার আপনার সমস্ত পণ্যের মূল্য তালিকা প্রয়োজন। আপনার কি মূল্য তালিকা আছে?
উত্তর: আমাদের সমস্ত পণ্যের মূল্য তালিকা নেই। কারণ আমাদের অনেক আইটেম আছে, সেগুলির সবগুলির দাম একটি তালিকায় তৈরি করা অসম্ভব, এবং উপাদানের খরচ এবং পরিমাণের কারণে দামগুলি সর্বদা পরিবর্তিত হয়। এবং আপনি আমাকে আপনার প্রয়োজনীয় সমস্ত আইটেমের একটি তালিকা দিতে পারেন; আমরা একের পর এক সাবধানে নিশ্চিত করব এবং আপনাকে একটি স্পেসিফিকেশন এবং মূল্য তালিকা দেব
প্রশ্ন: আপনি কি কাস্টমাইজড পণ্য এবং কাস্টমাইজড প্যাকিং তৈরি করতে পারেন?
উত্তর: হ্যাঁ। আমরা আমাদের গ্রাহকদের জন্য আগে অনেক কাস্টমাইজড পণ্য তৈরি করেছি (প্রধানত তারের হারনেস)। কাস্টমাইজড প্যাকিং সম্পর্কে, কোনও সমস্যা নেই; আমরা আপনার লোগো বা অন্যান্য তথ্য প্যাকিংয়ে রাখতে পারি। শুধু উল্লেখ করতে হবে যে এটি কিছু অতিরিক্ত খরচ সৃষ্টি করবে।
প্রশ্ন: আপনার কি সার্টিফিকেট আছে?
উত্তর: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ইত্যাদি।
