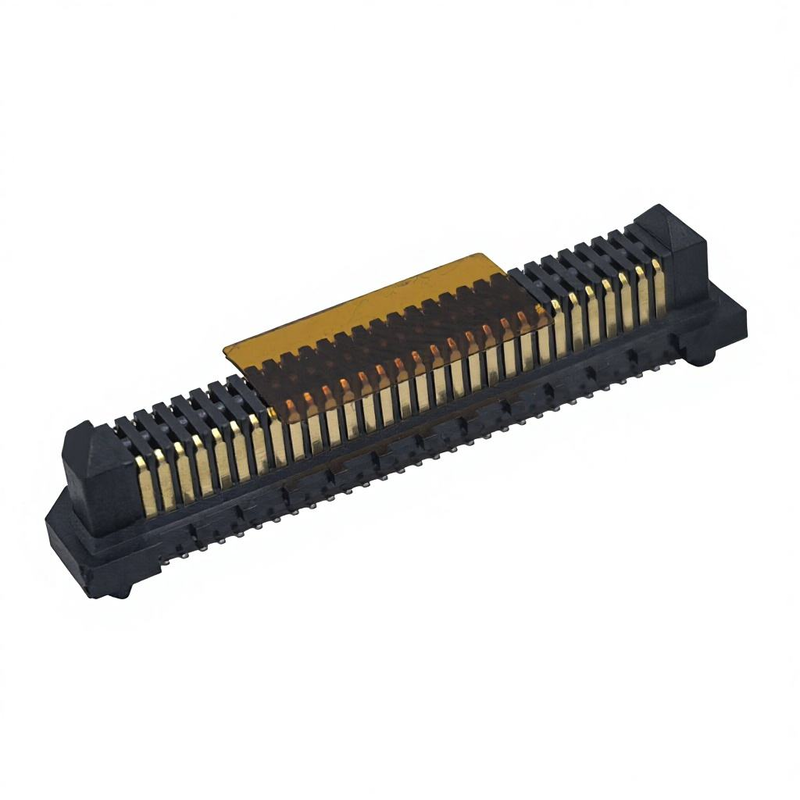

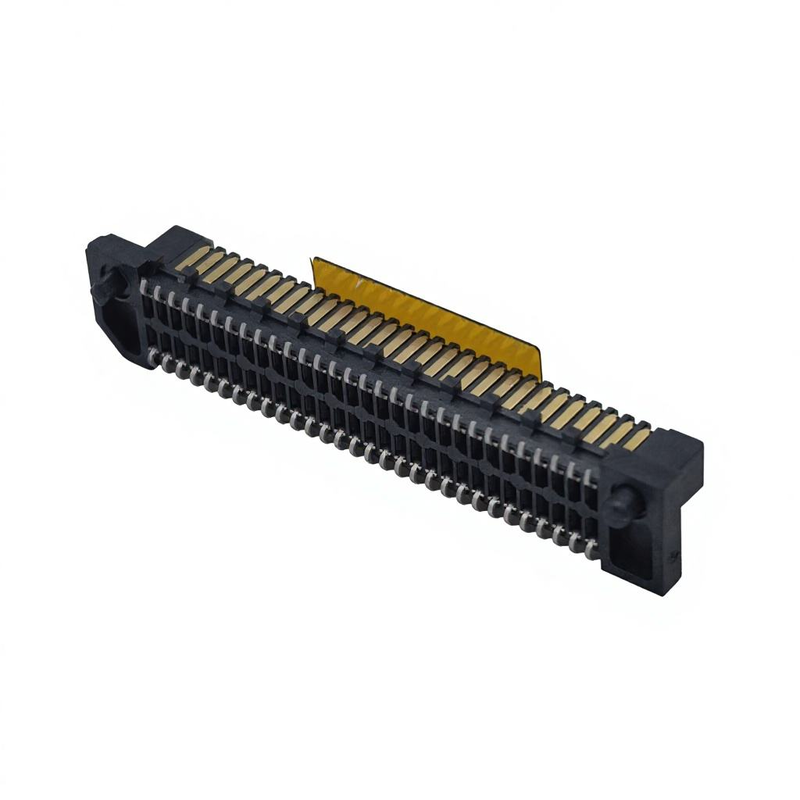

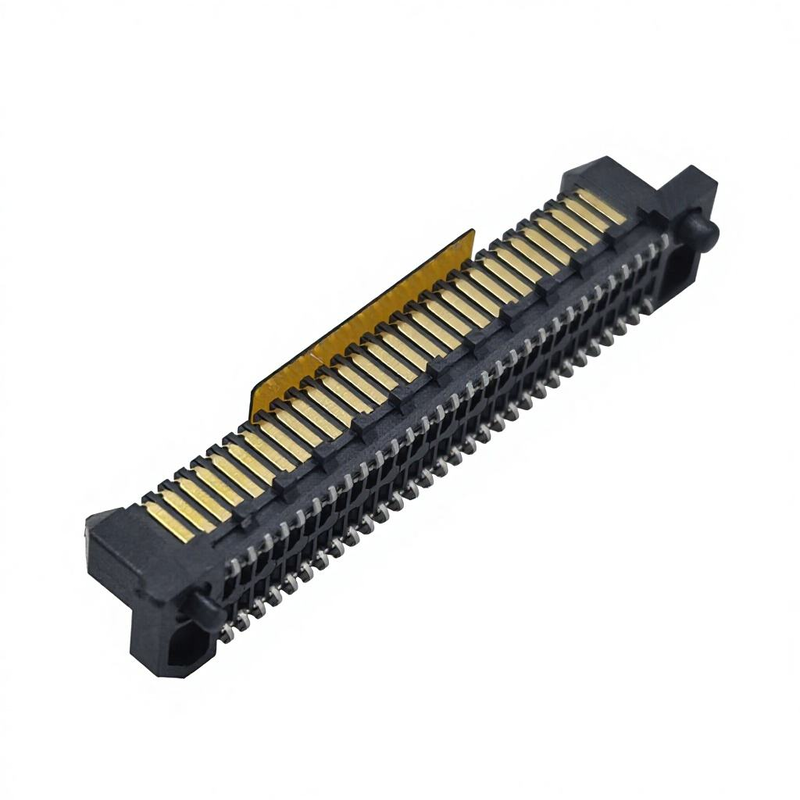

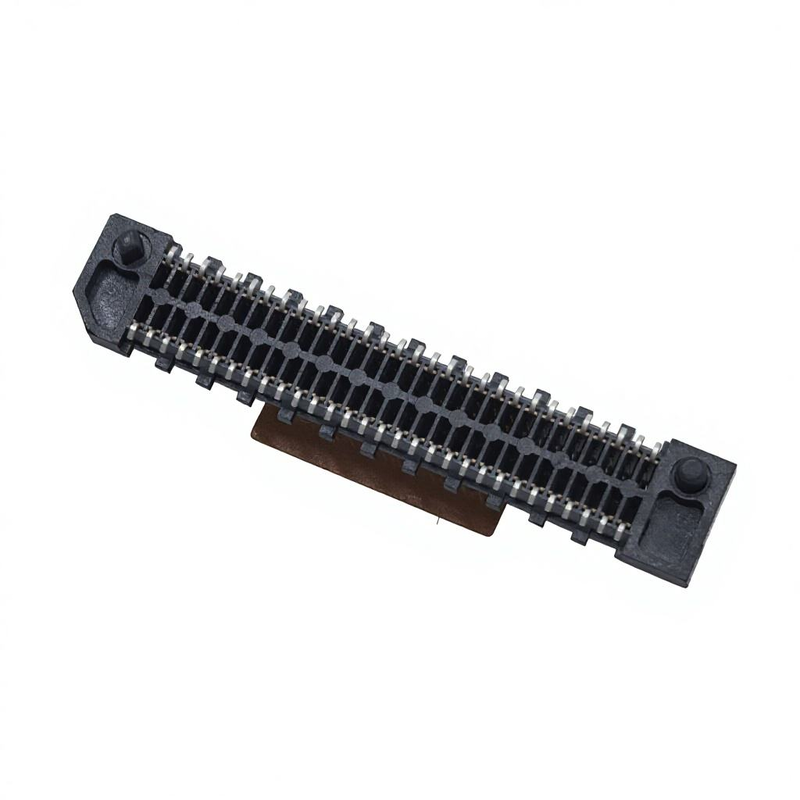

উচ্চ কারেন্ট 0.8mm 38 পিন BTB কানেক্টর প্লাগ কার্ভড টার্মিনাল PCB বোর্ড-টু-বোর্ড কানেক্টর মায়লার SMT গোল্ড Ni কন্টাক্ট ফিনিশ
পণ্যের হাইলাইটস
✅ ব্লাইন্ড-মেটিং এবং সেলফ-অ্যালাইনমেন্ট টলারেন্স ডিজাইন: বিল্ট-ইন গাইড চ্যাম্ফার স্ট্রাকচার, ছোটখাটো অ্যাসেম্বলি অফসেট শোষণ করে, স্বয়ংক্রিয় পিক-এন্ড-প্লেস মেটিংয়ের সময় পিন ক্ষতি এড়ায়, অ্যাসেম্বলি স্ক্র্যাপ রেট কমায়
✅ হাই-স্পিড সিগন্যাল ইন্টিগ্রিটি: ইম্পিডেন্স-অপ্টিমাইজড কার্ভড কন্টাক্ট টার্মিনাল, হাই-স্পিড ডিফারেনশিয়াল সিগন্যাল ট্রান্সমিশনের জন্য স্থিতিশীল পারফরম্যান্স, ইনসারশন লস এবং ক্রসটক কমায়।
✅ ডিফাইন্ড মেটেড হাইট: প্রিসাইজ স্ট্যাকড মেটেড হাইট কন্ট্রোল, আপনার মেকানিক্যাল এনক্লোজার ডিজাইনের জন্য সামঞ্জস্যপূর্ণ PCB স্ট্যাক-আপ ডাইমেনশন।
✅ হাই-কারেন্ট কার্ভড টার্মিনাল: কপার-অ্যালয় কার্ভড কন্টাক্ট বিম, নির্ভরযোগ্য মাল্টি-পয়েন্ট কন্টাক্ট, স্থিতিশীল পাওয়ার এবং সিগন্যাল ট্রান্সমিশন বজায় রাখে।
✅ মায়লার টেপ সহ SMT: মায়লার ক্যারিয়ার টেপ রিফ্লো সোল্ডারিংয়ের সময় টার্মিনাল বিকৃতি প্রতিরোধ করে, মাস-প্রোডাকশন SMT অ্যাসেম্বলি লাইনগুলির জন্য উপযুক্ত।
✅ গোল্ড-নিকেল কন্টাক্ট ফিনিশ: মেটিং এলাকায় গোল্ড প্লেটিং + নিকেল আন্ডার-লেয়ার, অ্যান্টি-অক্সিডেশন, দীর্ঘ পরিষেবা জীবনের জন্য কম এবং স্থিতিশীল কন্টাক্ট রেজিস্ট্যান্স
পণ্যের বিবরণ
| আইটেম |
স্পেসিফিকেশন |
| বৈদ্যুতিক কর্মক্ষমতা |
|
| পিচ |
0.8 মিমি |
| পিন সংখ্যা |
38 পিন |
| রেটেড কারেন্ট |
1.0 A প্রতি কন্টাক্ট |
| রেটেড ভোল্টেজ |
100 V AC/DC |
| কন্টাক্ট রেজিস্ট্যান্স |
≤ 30 মিঃওহম |
| ইনসুলেশন রেজিস্ট্যান্স |
≥ 500 মিঃওহম (500 V DC) |
| ডাইইলেকট্রিক উইথস্ট্যান্ডিং ভোল্টেজ |
250 V AC / 1 মিনিট |
| যান্ত্রিক কর্মক্ষমতা |
|
| কানেক্টর টাইপ |
BTB প্লাগ, কার্ভড টার্মিনাল |
| মাউন্টিং স্টাইল |
SMT সারফেস মাউন্ট |
| মেটেড হাইট |
(আপনার আসল মাত্রা এখানে পূরণ করুন, যেমন 5.6 মিমি) |
| মেটিং সাইকেল |
5000 সাইকেল ন্যূনতম |
| ইনসারশন / এক্সট্রাকশন ফোর্স |
অ্যাপ্লিকেশন-নির্ভর (প্রতি পিন ডিজাইন) |
| উপাদান এবং প্লেটিং |
|
| কন্টাক্ট উপাদান |
উচ্চ-শক্তির কপার অ্যালয় |
| কন্টাক্ট ফিনিশ |
মেটিং এলাকায় গোল্ড প্লেটিং, নিকেল আন্ডার-প্লেটিং; সোল্ডার এলাকা: নিকেল বেস |
| হাউজিং উপাদান |
উচ্চ-তাপমাত্রার LCP, UL94-V0 ফ্লেম রিটার্ডেন্ট |
| সহায়ক উপাদান |
SMT প্রক্রিয়াকরণের জন্য মায়লার প্রতিরক্ষামূলক টেপ |
| পরিবেশগত কর্মক্ষমতা |
|
| অপারেটিং তাপমাত্রা |
-40 ℃ ~ +105 ℃ |
| সম্মতি |
RoHS 2.0, REACH |
| সোল্ডারিং নির্দেশিকা |
|
| রিফ্লো প্রোফাইল |
স্ট্যান্ডার্ড লেড-ফ্রি SMT রিফ্লো; পিক তাপমাত্রা ≤260 ℃, IPC/JEDEC স্ট্যান্ডার্ড অনুসরণ করে সময়কাল |
| দ্রষ্টব্য |
SMT এর আগে মায়লার টেপ অক্ষত রাখুন; সোল্ডারিংয়ের পরে সরিয়ে ফেলুন; ফাইন-পিচ টার্মিনালে ম্যানুয়াল হট-আয়রন মেরামত এড়িয়ে চলুন |
ক্রস-রেফারেন্স / বিকল্প
এই 0.8 মিমি 38-পিন কার্ভড-টার্মিনাল BTB প্লাগটি Molex SlimStack®, JAE, Amphenol BergStak® 0.8 মিমি সিরিজের BTB প্লাগগুলির একটি ড্রপ-ইন কার্যকরী বিকল্প হিসাবে তৈরি করা হয়েছে।
- গুরুত্বপূর্ণ ফুটপ্রিন্ট, মেটেড হাইট, বৈদ্যুতিক এবং যান্ত্রিক কর্মক্ষমতার সাথে মেলে বিদ্যমান PCB প্রকল্পগুলিতে সরাসরি প্রতিস্থাপনের জন্য।
- বেশিরভাগ ক্ষেত্রে PCB লেআউট সংশোধনের প্রয়োজন নেই; গণ উৎপাদনের আগে ডাইমেনশন ড্রয়িং যাচাই করুন।
- ভলিউম প্রকল্পগুলির জন্য মূল আমদানি করা উপাদানগুলির তুলনায় সাশ্রয়ী মূল্যের লিড-টাইম সুবিধা।
পণ্যের বৈশিষ্ট্য
- কার্ভড স্প্রিং-বিম টার্মিনালগুলি স্থিতিশীল মাল্টি-পয়েন্ট কন্টাক্ট সরবরাহ করে, কম্পন এবং থার্মাল-সাইকেল স্ট্রেস প্রতিরোধ করে।
- সেলফ-অ্যালাইনমেন্ট ব্লাইন্ড-মেটিং চ্যাম্ফার অটো-অ্যাসেম্বলি উৎপাদনের জন্য পিনগুলিকে ভুল-সন্নিবেশ ক্ষতি থেকে রক্ষা করে।
- মায়লার ব্যাকিং টেপ ফাইন-পিচ টার্মিনালগুলিকে কোপ্ল্যানার রাখে, টেপ-রিল পরিবহনের সময় এবং রিফ্লোয়ের সময় বিকৃতি প্রতিরোধ করে।
- গোল্ড-ওভার-নিকেল প্লেটিং আর্দ্র বা সামান্য ক্ষয়কারী কাজের পরিবেশেও কম কন্টাক্ট রেজিস্ট্যান্স বজায় রাখে।
- কম্প্যাক্ট 0.8 মিমি হাই-ডেনসিটি পিচ মূল্যবান PCB স্ট্যাকিং স্পেস বাঁচায়।
- জিরো-ডিফেক্ট SMT পিক-এন্ড-প্লেস ইল্ডের জন্য কঠোর কোপ্ল্যানারিটি নিয়ন্ত্রণ।
পণ্যের সুবিধা
🔹 কম অ্যাসেম্বলি ঝুঁকি: সেলফ-অ্যালাইনমেন্ট টলারেন্স ডিজাইন ম্যানুয়াল এবং রোবোটিক মেটিং ব্যর্থতার হার কমায়।
🔹 হাই-স্পিড + হাই-কারেন্ট সম্মিলিত ক্ষমতা: একটি কানেক্টর পাওয়ার সাপ্লাই এবং হাই-স্পিড ডিফারেনশিয়াল সিগন্যাল উভয়ই পরিচালনা করে।
🔹 মাস-প্রোডাকশন রেডি: রিল প্যাকেজিং স্ট্যান্ডার্ড SMT পিক-এন্ড-প্লেস মেশিনের সাথে সরাসরি সামঞ্জস্যপূর্ণ।
🔹 সাশ্রয়ী বিকল্প: বিখ্যাত আন্তর্জাতিক ব্র্যান্ডের যন্ত্রাংশের কার্যকরী সমতুল্য, সংগ্রহের লিড টাইম কমিয়ে আনে।
🔹 নির্ভরযোগ্য সামঞ্জস্য: ইন-হাউস স্ট্যাম্পিং, মোল্ডিং, প্লেটিং এবং চূড়ান্ত পরিদর্শন, স্থিতিশীল ব্যাচ-টু-ব্যাচ পারফরম্যান্স।
🔹 নমনীয় সমর্থন: আপনার ইঞ্জিনিয়ারিং বৈধতার জন্য বিনামূল্যে নমুনা এবং দ্রুত প্রোটোটাইপিং।
অ্যাপ্লিকেশন
- শিল্প নিয়ন্ত্রণ মডিউল এবং এমবেডেড এজ কম্পিউটিং হার্ডওয়্যার
- মেডিকেল পোর্টেবল ইলেকট্রনিক স্ট্যাকড-বোর্ড অ্যাসেম্বলি
- স্মার্ট ডিসপ্লে, ক্যামেরা মডিউল ইন্টার-বোর্ড সংযোগ
- কনজিউমার IoT, পরিধানযোগ্য এবং কম্প্যাক্ট হ্যান্ডহেল্ড ডিভাইস
- অটোমোটিভ ইন্টেরিয়র নন-সেফটি ইলেকট্রনিক সাব-অ্যাসেম্বলি
- টেলিকম স্মল-সেল এবং সিগন্যাল ট্রান্সমিশন সরঞ্জাম
প্যাকিং
- SMT স্বয়ংক্রিয় পিক-এন্ড-প্লেস মেশিনের জন্য স্ট্যান্ডার্ড এমবসড ক্যারিয়ার টেপ
- গ্রাহকের SMT প্রোডাকশন লাইনে সরাসরি ব্যবহারযোগ্য; পুনরায় প্যাকিংয়ের প্রয়োজন নেই
লিড টাইম
- নমুনা অর্ডার: 3 কার্যদিবস
- গণ উৎপাদন অর্ডার: 1-3 সপ্তাহ, কনফিগারেশন এবং অর্ডার পরিমাণের উপর নির্ভর করে
কারখানার সার্টিফিকেশন এবং কাস্টম পরিষেবা
- সার্টিফিকেশন: ISO9001, RoHS, REACH কমপ্লায়েন্ট
- নমুনা নীতি: বিনামূল্যে নমুনা সমর্থিত, দ্রুত নমুনা টার্নঅ্যারাউন্ড
- MOQ: স্ট্যান্ডার্ড পার্টসের জন্য কম MOQ; কাস্টম কনফিগারেশনের MOQ মূল্যায়নের উপর নির্ভর করে
- কাস্টম ক্ষমতা: কাস্টম পিন সংখ্যা, মেটেড স্ট্যাকিং হাইট, প্লেটিং পুরুত্ব, যান্ত্রিক পরিবর্তন, আপনার ড্রয়িং/স্পেসিফিকেশন অনুযায়ী বিশেষ প্যাকেজিং।
ইঞ্জিনিয়ার নির্বাচন নির্দেশিকা
- আপনার PCB স্ট্যাক-আপ এবং হাউজিং মেকানিক্যাল ক্লিয়ারেন্সের সাথে মেলে এমন আসল মেটেড হাইট নিশ্চিত করুন।
- প্রতি-পিন কারেন্ট লোড যাচাই করুন: অবিচ্ছিন্ন অপারেশনের জন্য প্রতি কন্টাক্টে রেট করা 1.0 A অতিক্রম করবেন না।
- হাই-স্পিড সিগন্যাল পাথের জন্য, আমাদের প্রস্তাবিত PCB স্ট্যাক-আপ এবং ডিফারেনশিয়াল-পেয়ার রুটিং পরামর্শ অনুসরণ করুন।
- মেটিং পার্টনার রিসেপ্ট্যাকল সামঞ্জস্যতা পুনরায় পরীক্ষা করুন; ক্রস-রেফারেন্স ড্রয়িং নিশ্চিতকরণ ছাড়া 100% পিন-টু-পিন গ্যারান্টি দেয় না।
- SMT উৎপাদন: রিফ্লো সোল্ডারিংয়ের আগে মায়লার টেপ ধরে রাখুন; সোল্ডারিং শেষ হওয়ার পরে খুলে ফেলুন।
- আপনার বিদ্যমান প্রকল্পের জন্য ক্রস-রেফারেন্স যাচাইকরণের প্রয়োজন হলে আমাদের ইঞ্জিনিয়ারিং টিমে BOM তালিকা জমা দিন।
ড্রয়িং, 3D ফাইল এবং নমুনা অনুরোধের জন্য আমাদের ইঞ্জিনিয়ারিং সেলসের সাথে যোগাযোগ করুন।
FAQ
প্রশ্ন: আপনার কি ক্যাটালগ আছে? আপনি কি আমাকে আপনার সমস্ত পণ্য পরীক্ষা করার জন্য ক্যাটালগ পাঠাতে পারেন?
উত্তর: হ্যাঁ, আপনি আমাদের সাথে অনলাইনে যোগাযোগ করতে পারেন বা ক্যাটালগ পেতে একটি ইমেল পাঠাতে পারেন।
প্রশ্ন: আমি আপনার ক্যাটালগে পণ্যটি খুঁজে পাচ্ছি না। আপনি কি আমার জন্য এই পণ্যটি তৈরি করতে পারেন?উত্তর: আমাদের ক্যাটালগে আমাদের বেশিরভাগ পণ্য দেখানো হয়েছে, তবে সব নয়। আপনি কী পণ্য চান এবং কতগুলি চান তা আমাদের জানান। যদি আমাদের কাছে এটি না থাকে, আমরা এটি তৈরি করার জন্য একটি নতুন ছাঁচ ডিজাইন এবং তৈরি করতে পারি। আপনার তথ্যের জন্য, একটি সাধারণ ছাঁচ তৈরি করতে প্রায় 35-45 দিন সময় লাগবে।
প্রশ্ন: আপনি কি নমুনা সরবরাহ করতে পারেন? এই নমুনাগুলি কি বিনামূল্যে?
উত্তর: হ্যাঁ, আমরা পরীক্ষার জন্য 5-10 পিসি কানেক্টর বিনামূল্যে নমুনা সরবরাহ করি। তবে আপনাকে শিপিং খরচ দিতে হবে।
প্রশ্ন: আপনার ডেলিভারি সময় সম্পর্কে কি?
উত্তর: স্টক পণ্য 1 দিনের মধ্যে সরবরাহ করা হয়; কাস্টমাইজড পণ্য 5-7 দিনের মধ্যে সরবরাহ করা হয়।
প্রশ্ন: আমার অর্ডার কিভাবে শিপ করবেন?
উত্তর: ছোট প্যাকেজের জন্য, এগুলি এক্সপ্রেসের মাধ্যমে পাঠান, যেমন DHL, FedEx, UPS, TNT, EMS। এটি ডোর-টু-ডোর পরিষেবা। বড় প্যাকেজের জন্য, আমরা এগুলি এয়ার বা সমুদ্রপথে পাঠাতে পারি। আমরা স্ট্যান্ডার্ড এক্সপোর্ট কার্টন ব্যবহার করি। ডেলিভারির সময় পণ্যের কোনো ক্ষতি হলে আমরা দায়ী থাকব।
6. প্রশ্ন: আপনি কি ধরনের পেমেন্ট গ্রহণ করেন? আমি কি RMB তে পেমেন্ট করতে পারি?
উত্তর: আমরা T/T (ওয়্যার ট্রান্সফার), ওয়েস্টার্ন ইউনিয়ন এবং পেপ্যাল গ্রহণ করি। অনুগ্রহ করে নিশ্চিত করুন যে আমরা ইনভয়েসের সমান পরিমাণ পেতে পারি। এবং আপনি RMB তে টাকা দিতে পারেন। কোন সমস্যা নেই।
7. প্রশ্ন: আপনার কোম্পানির গুণমান নিয়ন্ত্রণ কেমন?
উত্তর: কঠোরভাবে ISO9001 অনুসরণ করে; IQC, OQC, IPQC, এবং QA আমাদের গুণমান বিভাগের 10% দখল করে। CCD পরীক্ষা আমাদের কোম্পানির 99% পণ্য অ্যাপ্লিকেশনে প্রয়োগ করা হয়।
প্রশ্ন: আমার আপনার সমস্ত পণ্যের মূল্য তালিকা প্রয়োজন। আপনার কি মূল্য তালিকা আছে?
উত্তর: আমাদের সমস্ত পণ্যের মূল্য তালিকা নেই। কারণ আমাদের অনেক আইটেম আছে, সেগুলির সবগুলির দাম একটি তালিকায় রাখা অসম্ভব, এবং উপাদানের খরচ এবং পরিমাণের কারণে দাম সবসময় পরিবর্তিত হয়। এবং আপনি আপনার প্রয়োজনীয় সমস্ত আইটেমের একটি তালিকা দিতে পারেন; আমরা সাবধানে এক এক করে নিশ্চিত করব এবং আপনাকে একটি স্পেসিফিকেশন এবং মূল্য তালিকা দেব।
প্রশ্ন: আপনি কি কাস্টমাইজড পণ্য এবং কাস্টমাইজড প্যাকিং তৈরি করতে পারেন?
উত্তর: হ্যাঁ। আমরা আগে আমাদের গ্রাহকদের জন্য অনেক কাস্টমাইজড পণ্য তৈরি করেছি (প্রধানত তারের হারনেস)। কাস্টমাইজড প্যাকিং সম্পর্কে, কোন সমস্যা নেই; আমরা আপনার লোগো বা অন্যান্য তথ্য প্যাকিংয়ে রাখতে পারি। শুধু উল্লেখ করতে হবে যে এটি কিছু অতিরিক্ত খরচ হবে।
প্রশ্ন: আপনার কি সার্টিফিকেট আছে?
উত্তর: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ইত্যাদি।
