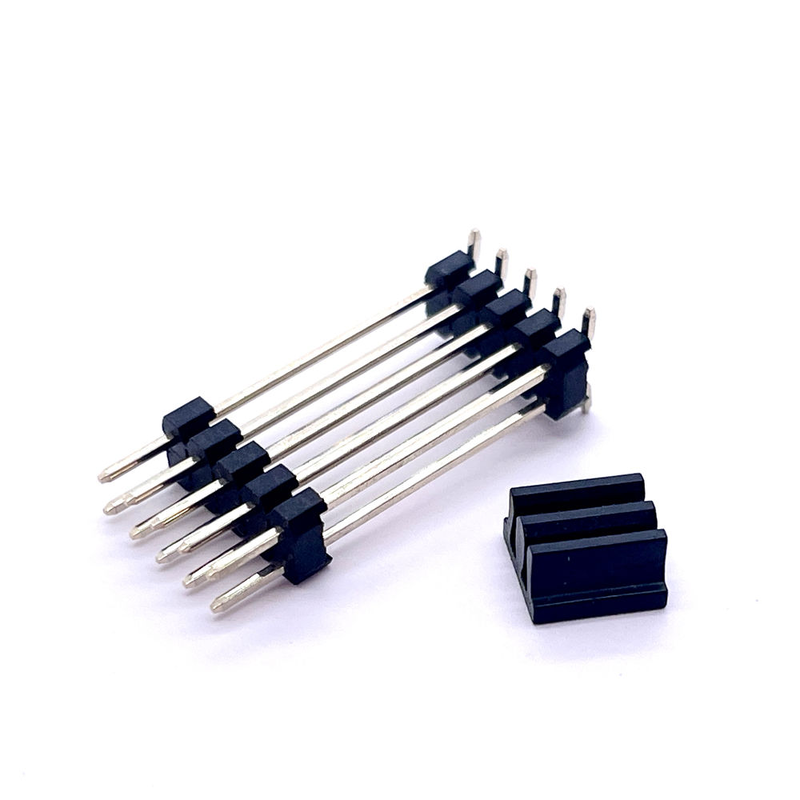

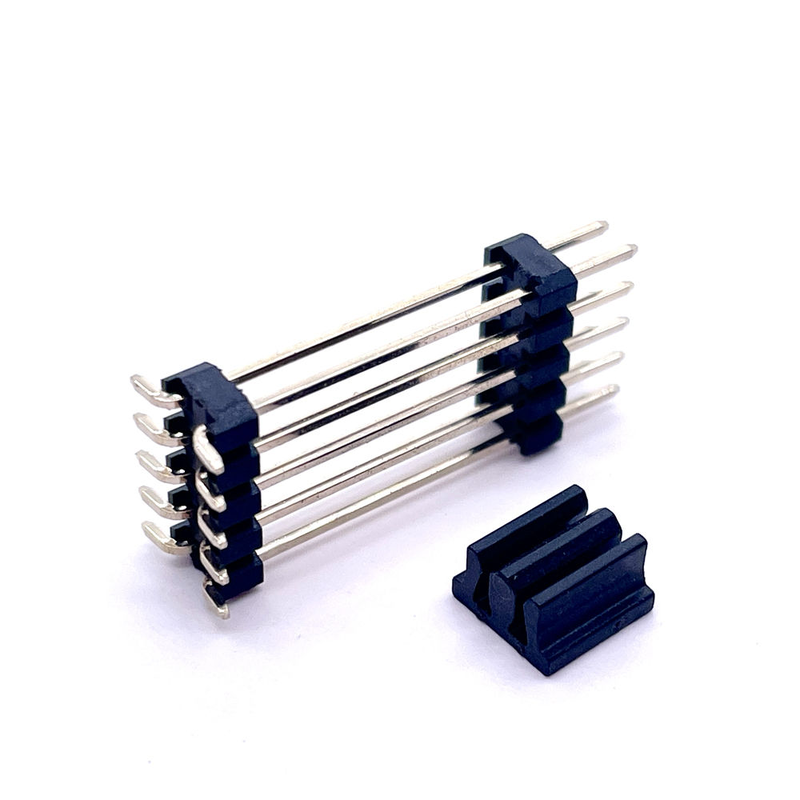

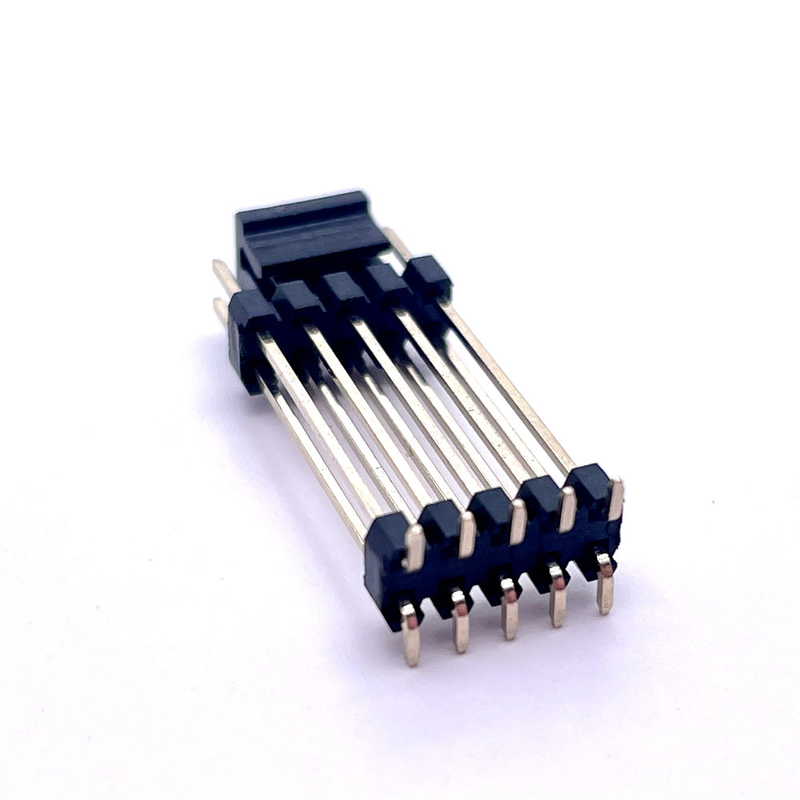

2.0 মিমি পিচ ডুয়াল সারি 10 পি ইউএসবি ব্রাস পিন হেডার ক্যাপ পিসিবি বোর্ড ক্রিম্প টার্মিনাল 2 পি 5 পি 7 পি 9 পি 12 পি 15 পি 40 পি সংযোগ

হাইলাইট

• সমৃদ্ধ যান্ত্রিক কাস্টমাইজেশনঃ সোজা পিন / ডান-কোণ / এসএমটি পৃষ্ঠ-মাউন্ট সংস্করণ; কাস্টম প্লাস্টিক আইসোলেটর উচ্চতা উপলব্ধ
• স্বয়ংক্রিয় SMT স্থাপনের জন্য সরবরাহ করা SMT-ready cap (pick-and-place cap)
• উচ্চ-ভলিউম স্বয়ংক্রিয় সমাবেশ লাইনের জন্য টেপ এবং রিল প্যাকিং সমর্থিত
• প্রশস্ত পিন গণনা কভারেজঃ 2P /5P /7P /9P /10P /12P /15P পর্যন্ত 40P ডাবল সারি
• ব্রাস যোগাযোগ টার্মিনাল, স্থিতিশীল crimp & PCB soldering কর্মক্ষমতা
• RoHS-REACH মেনে চলুন, ইউএসবি এবং সাধারণ বোর্ড-টু-বোর্ড সংযোগের জন্য উপযুক্ত

পণ্যের বর্ণনা

ক্রস-রেফারেন্স এবং বিকল্প প্রতিস্থাপন

এই ২.০ মিমি ডাবল-রো পিন হেডার ক্যাপটি মূলধারার আন্তর্জাতিক সংযোগকারী সিরিজের (মোলেক্স, জেএই, টিই সমতুল্য পদচিহ্ন) জন্য একটি কার্যকরী বিকল্প হিসাবে কাজ করে।

ইঞ্জিনিয়ার নোট: দয়া করে BOM প্রতিস্থাপনের আগে পিনের সংখ্যা, মাউন্টের দিকনির্দেশ, বিচ্ছিন্নকারী উচ্চতা, প্লাটিং এবং PCB পদচিহ্ন যাচাই করুন।নিরাপত্তা-সমালোচনামূলক অ্যাপ্লিকেশনগুলির জন্য নিশ্চিতকরণ অঙ্কন ছাড়া সরাসরি ড্রপ-ইন জন্য নয়প্রয়োজন হলে প্রতিযোগীদের পদচিহ্নের সাথে মেলে কাস্টম পরিবর্তন উপলব্ধ।

পণ্যের বৈশিষ্ট্য

1. কমপ্যাক্ট পিসিবি বিন্যাসের জন্য ডাবল-রো 2.0 মিমি পিচ, বোর্ডের স্থান সাশ্রয় করে
2. ব্রাস পিন টার্মিনাল স্থিতিশীল crimp এবং soldering কর্মক্ষমতা প্রদান করে
3. এসএমটি পিক-এন্ড-প্লেস ক্যাপ অপশনাল, স্ট্যান্ডার্ড পিক-এন্ড-প্লেস সরঞ্জামগুলির সাথে সামঞ্জস্যপূর্ণ
4. একাধিক পিন-সংখ্যা বিকল্পগুলি ইউএসবি ইন্টারফেস এবং সাধারণ-উদ্দেশ্য বোর্ড-টু-বোর্ড সংযোগগুলিকে কভার করে
5. উচ্চ-তাপমাত্রার UL94V-0 আইসোলেটর রিফ্লো তাপীয় শক প্রতিরোধী
6. পিনের দৈর্ঘ্য, প্লাস্টিকের উচ্চতা, দিকনির্দেশ এবং প্লাটিং বেধের উপর নমনীয় কাস্টমাইজেশন

পণ্য সুবিধা

• সম্পূর্ণ পরিসরের অটোমেশন সমর্থন করেঃ এসএমটি ক্যাপ + টেপ অ্যান্ড রিল ভর উত্পাদনের জন্য ম্যানুয়াল হ্যান্ডলিং দূর করে
• নমনীয় কাস্টম আকার বিদ্যমান প্রকল্পের জন্য ব্যয়বহুল PCB পুনরায় নকশা এড়াতে
• স্থিতিশীল স্পর্শ প্রতিরোধের কম্পনের সংস্পর্শে থাকা সরঞ্জামগুলির মাঝে মাঝে ব্যর্থতার ঝুঁকি হ্রাস করে
• বিদেশী মূল ব্র্যান্ডের তুলনায় প্রতিযোগিতামূলক নেতৃত্বের সময়, দীর্ঘ সরবরাহ চেইনের চাপ হ্রাস
• স্ট্যাম্পিং, ইনজেকশন, প্লাটিং এবং সমাবেশের ক্ষেত্রে কঠোর ইনকামিং-আউটগোয়িং কোয়ালিটি কন্ট্রোল

প্রয়োগ

• ইউএসবি ইন্টারফেস অভ্যন্তরীণ পিসিবি সংযোগ
• শিল্প নিয়ন্ত্রণ মডিউল এবং সেন্সর বোর্ড
• আইওটি স্মার্ট ডিভাইস এবং এমবেডেড হার্ডওয়্যার
• ভোক্তা ইলেকট্রনিক্স মেইনবোর্ড-সাববোর্ড ইন্টারকানেকশন
• পরীক্ষার সরঞ্জাম, অটোমেশন পেরিফেরাল পিসিবি তারের

প্যাকেজিং পদ্ধতি

1. টিউব (টিউব প্যাকিং): ম্যানুয়াল সমাবেশ / প্রোটোটাইপ পরীক্ষার জন্য, অ্যান্টি-স্ট্যাটিক টিউব প্যাকেজিং
2. টেপ ও রিল: এসএমটি-সামঞ্জস্যপূর্ণ রিল প্যাকিং, স্বয়ংক্রিয় পিক-এন্ড-প্লেস মেশিনের জন্য সরাসরি খাওয়ানো, অতিরিক্ত প্রাক-প্রক্রিয়াকরণের প্রয়োজন নেই।

অনুস্মারকঃ অর্ডার দেওয়ার সময় প্যাকেজিং টাইপ উল্লেখ করুন; ভুল প্যাকেজিং আপনার SMT- লাইন উত্পাদন ব্লক করবে।

লিড টাইম

• নমুনাঃ ৩ কার্যদিবস
• ভর উৎপাদন আদেশঃ ১-৩ সপ্তাহ (কাস্টমাইজেশন জটিলতা এবং উপাদান স্টক সাপেক্ষে)

কারখানার সার্টিফিকেশন এবং কাস্টম সার্ভিস

• সার্টিফিকেশনঃ ISO9001, RoHS, REACH সম্মতি
• নমুনা নীতি: বিনামূল্যে নমুনা / দ্রুত নমুনা বিতরণ সমর্থন করুন। ক্রেতা মালবাহী খরচ বহন করে।
• এমওকিউঃ স্ট্যান্ডার্ড আইটেমগুলির জন্য নিম্ন এমওকিউ; কাস্টমাইজড অংশের এমওকিউ সরঞ্জামের প্রয়োজনীয়তার ভিত্তিতে
• ওডিএম / ওএম উপলব্ধঃ কাস্টম পিন দৈর্ঘ্য, প্লাস্টিকের উচ্চতা, বিশেষ প্লেটিং, অনুপস্থিত পিন পরিবর্তন, বিশেষ পিন সংখ্যা উন্নয়ন। আমাদের প্রকৌশল দল অঙ্কন পর্যালোচনা এবং ডিএফএম পরামর্শ সমর্থন করে।

গ্রাহক নির্বাচন গাইড

1. পিচ নিশ্চিত করুনঃ আপনার PCB পদচিহ্ন 2.0 মিমি ডাবল-সারি নিশ্চিত করুন
2. মাউন্ট টাইপ নিশ্চিত করুনঃ সোজা / ডান-কোণ / এসএমটি; এসএমটি সংস্করণে উচ্চ-তাপমাত্রা এলসিপি হাউজিং প্রয়োজন
3. সঠিক পিনের সংখ্যা নিশ্চিত করুন; ইউএসবি অভ্যন্তরীণ ব্যবহার বা সাধারণ বোর্ড-টু-বোর্ড অ্যাপ্লিকেশন নির্দিষ্ট করুন
4. বেছে নিন লেপঃ কম-পার্টিং চক্রের জন্য টিন; শিল্প / উচ্চ-ভিব্রেশন / দীর্ঘ-জীবন প্রয়োজনীয়তার জন্য সোনার লেপ
5. প্যাকেজিং সংজ্ঞায়িত করুনঃ আপনি যদি এসএমটি স্বয়ংক্রিয় উত্পাদন চালান তবে টেপ এবং রোল নির্বাচন করুন; পরীক্ষাগার / প্রোটোটাইপের জন্য টিউব
6. প্রতিস্থাপনের ক্ষেত্রেঃ মূল ডেটা শীট বা নমুনা ছবি পাঠান; আমরা আপনার জন্য যান্ত্রিক এবং বৈদ্যুতিক মিল পরীক্ষা করব
7. আনুষ্ঠানিক আদেশ আগে আমাদের প্রকৌশল পরামর্শ পেতে আপনার পিসিবি অঙ্কন বা নমুনা পাঠান

টিপঃ আপনার Gerber, 2D অঙ্কন বা প্রতিযোগী অংশ নম্বর পাঠান, আমাদের ইঞ্জিনিয়ারিং টিম আপনার জন্য পূর্বনির্ধারিত সম্ভাব্যতা পরীক্ষা করতে পারে

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন: আপনার MOQ কত?

উত্তরঃ আমাদের এমওকিউ সাধারণত 1000 পিসিতে আসে, তবে আমরা পরীক্ষার জন্য ছোট অর্ডার পরিমাণ গ্রহণ করি।

প্রশ্ন: আমি কি আপনার কারখানা পরিদর্শন করতে পারি?

উত্তরঃ আমাদের কারখানা পরিদর্শন করতে স্বাগতম, এবং আমরা আপনাকে আমাদের পেশাদার উত্পাদন প্রক্রিয়া দেখাব। আমরা আশা করি আমরা আপনার সাথে দীর্ঘমেয়াদী সহযোগিতা করতে পারি।

প্রঃ আপনার নমুনা সময় কত? আপনার ডেলিভারি সময় কত?

উত্তরঃ নমুনার জন্য 7 দিন এবং ভর উত্পাদনের জন্য 15-20 দিন। এটি পরিমাণের উপর নির্ভর করে।

প্রশ্ন: আমি কিভাবে আমার পণ্য পরিদর্শন করব?

উত্তরঃ আপনি কারখানা পরিদর্শন করে বা তৃতীয় পক্ষকে পরিদর্শন করতে বা ছবি পরিদর্শন করে পরিদর্শন করতে পারেন।

প্রশ্ন: আমার দেশে পাঠাতে কত খরচ হয়?

উত্তরঃ আপনার মোট ওজনের উপর ভিত্তি করে মালবাহী সংস্থা মালবাহী কোম্পানির দ্বারা উদ্ধৃত করা হবে।

প্রশ্ন: আপনি আমার অর্ডার পাঠিয়েছেন কিনা তা আমি কিভাবে জানব?

উত্তরঃ ট্র্যাকিং নম্বর ((ডিএইচএল, ইউপিএস, ফেডেক্স, টিএনটি, ইএমএস ইত্যাদি), এয়ার ওয়েবিল, বা সমুদ্রের মাধ্যমে বি / এল আপনার পণ্যগুলি প্রেরণের সাথে সাথেই আপনাকে পাঠানো হবে। আমরা ডেলিভারি অনুসরণ করি এবং আপনাকে অবহিত রাখি।

প্রশ্নঃ আমি কি ব্যক্তিগতকৃত/কাস্টমাইজড পণ্য তৈরি করতে পারি?

 উঃ অবশ্যই, আপনার অঙ্কন বা নমুনা আমাদের পাঠান।
