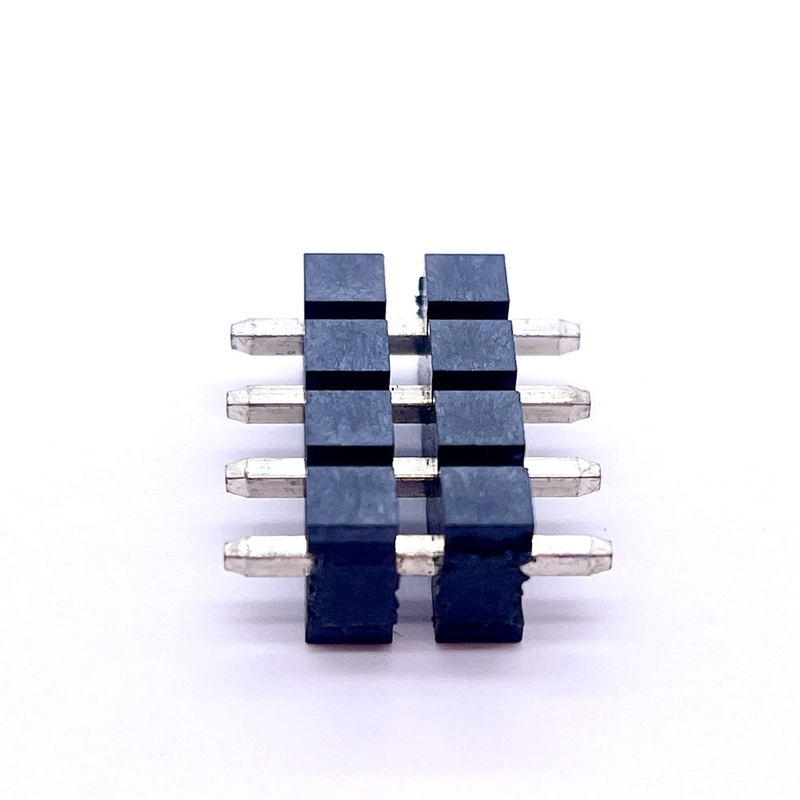

কাস্টমাইজড 3.96 মিমি পিচ একক সারি ডাবল প্লাস্টিক 4-পিন স্ট্রেইট পিন হেডার সংযোগকারী
হাইলাইট
- একাধিক মাউন্ট অপশনঃ সোজা / ডান-কোণ / SMT সংস্করণ উপলব্ধ
- পিসিবি স্ট্যাকিং এবং ক্লিয়ার্যান্স প্রয়োজনীয়তার সাথে মেলে এমন কাস্টমাইজযোগ্য ডাবল-প্লাস্টিক আইসোলেটর উচ্চতা
- স্বয়ংক্রিয় এসএমটি সমাবেশের জন্য সমর্থিত পিক-এন্ড-প্লেস ক্যাপ
- এসএমটি উৎপাদন লাইনে সরাসরি খাওয়ানোর জন্য টেপ অ্যান্ড রিল প্যাকেজিং বিকল্প
- নমনীয় পিন-সংখ্যা এক্সটেনশন, কাস্টম প্লেটিং এবং অনুরোধের ভিত্তিতে হাউজিং রঙ
- RoHS এবং REACH-এর সাথে সামঞ্জস্যপূর্ণ, শিল্প-গ্রেড ডাবল-প্লাস্টিকের হাউজিং কাঠামো
পণ্যের বর্ণনা
| পয়েন্ট |
স্পেসিফিকেশন |
| পিচ |
3.৯৬ মিমি |
| পিন গণনা |
4P, একক সারি |
| নামমাত্র বর্তমান |
পিন প্রতি সর্বোচ্চ ৭ |
| নামমাত্র ভোল্টেজ |
২৫০ ভোল্ট এসি |
| যোগাযোগ প্রতিরোধের |
≤20 mΩ সর্বোচ্চ |
| আইসোলেশন প্রতিরোধের |
≥১০০০ এমওএম মিনিট |
| ভোল্টেজ সহ্য করে |
এসি ৫০০ ভোল্ট, ১ মিনিট কোনো ভাঙ্গন নেই |
| পয়েন্ট |
স্পেসিফিকেশন |
| মাউন্ট স্টাইল |
স্ট্রেইট থ্রো-হোল (স্ট্যান্ডার্ড); রাইট-অ্যাঙ্গেল / এসএমটি অপশনাল |
| সমকামিতার চক্র |
≥৩০০ চক্র |
| পিনের উপাদান |
ব্রাস |
| পিনের মাত্রা |
স্ট্যান্ডার্ড ১.১৪ মিমি স্কয়ার পিন |
| বিচ্ছিন্নকারী |
ডাবল প্লাস্টিকের নির্মাণ |
| জ্বলনযোগ্যতা |
ইউএল৯৪ ভি-০ |
| অপারেটিং টেম্প। |
-40 °C ~ +105 °C |
| পয়েন্ট |
বিস্তারিত |
| আইসোলেটর হাউজিং |
PA66 / PA6T UL94 V-0, ডাবল প্লাস্টিকের স্ট্যাকড কাঠামো |
| যোগাযোগ সংস্থা |
ব্রাস |
| স্ট্যান্ডার্ড প্লাটিং |
নিকেল উপর ম্যাট টিন; গোল্ড লেপ ঐচ্ছিক |
| সম্মতি |
RoHS ৩।0, REACH SVHC মেনে চলে |
| সোল্ডারিং প্রোফাইল |
রিফ্লোঃ সর্বোচ্চ ২৪৫ ডিগ্রি সেলসিয়াস, স্থায়ী সময় ≤৫ সেকেন্ড; হ্যান্ড সোল্ডারিং আয়রন ≤৩৫০ ডিগ্রি সেলসিয়াস, দীর্ঘস্থায়ী স্থানীয় উত্তাপ এড়ানো; আইপিসি-এ-৬১০ অনুমোদনের মানদণ্ড মেনে চলুন |
| সংরক্ষণ |
শুষ্ক, ধুলো মুক্ত পরিবেশ; ক্ষয়কারী গ্যাস এড়িয়ে চলুন |
ক্রস-রেফারেন্স এবং বিকল্প প্রতিস্থাপন
মোলেক্স কেকে-৩৯৬ সিরিজের ৪-পিন এক-রেখা ডাবল-প্লাস্টিকের উল্লম্ব হেডারের সরাসরি যান্ত্রিক ও বৈদ্যুতিক ড্রপ-ইন প্রতিস্থাপন, প্রধান আন্তর্জাতিক ব্র্যান্ডের সমন্বয়কারী পাত্রে সামঞ্জস্যপূর্ণ।
দ্রষ্টব্যঃ বিওএম প্রতিস্থাপনের আগে অনুগ্রহ করে পদচিহ্ন এবং সমন্বয় মাত্রা যাচাই করুন।
পণ্যের বৈশিষ্ট্য
- ডাবল-প্লাস্টিকের আইসোলেটরের নকশা পিসিবি স্ট্যান্ড-অফ উচ্চতা উন্নত করে, ধুলো এবং সোল্ডার অবশিষ্টাংশ থেকে শর্ট সার্কিট ঝুঁকি হ্রাস করে
- যথার্থভাবে স্ট্যাম্প করা ব্রোঞ্জের পিনগুলি কম্পনের অধীনে স্থিতিশীল যোগাযোগ নিশ্চিত করে
- স্বয়ংক্রিয়ভাবে মাউন্ট করার জন্য সমর্থন পিক-এন্ড-প্লেস ক্যাপ, উচ্চ-ভলিউম এসএমটি উত্পাদনের সাথে সামঞ্জস্যপূর্ণ
- একাধিক কনফিগারযোগ্য সংস্করণঃ সোজা / ডান-কোণ / এসএমটি, নিয়মিত প্লাস্টিকের উচ্চতা
- খরচ-কার্যকর ভর উৎপাদন জন্য স্ট্যান্ডার্ড টিন plating; উচ্চ-চক্র কঠোর পরিবেশ ব্যবহারের জন্য স্বর্ণ plating
পণ্য সুবিধা
- উৎপাদন-বন্ধুত্বপূর্ণ: টিউব / টেপ-এন্ড-রিল বিকল্প, সরাসরি-টু-এসএমটি-লাইন প্রস্তুত, কোন দ্বিতীয় পুনরায় প্যাকেজিং প্রয়োজন
- কাস্টম-ভিত্তিক: প্লাস্টিক উচ্চতা, পিন দৈর্ঘ্য, plating, এবং হাউজিং রঙ দ্রুত পরিবর্তন
- খরচ প্রতিযোগিতামূলক: নির্ভরযোগ্যতা ছাড়াই প্রিমিয়াম আন্তর্জাতিক ব্র্যান্ডের বিকল্প
- দ্রুত বৈধকরণ: আপনার PCB প্রোটোটাইপ পরীক্ষার জন্য বিনামূল্যে নমুনা সমর্থন
- কঠোর কোয়ালিটি কন্ট্রোল: 100 শতাংশ মাত্রিক এবং বৈদ্যুতিক স্পট-চেকিং চালানের আগে
প্রয়োগ
শিল্প নিয়ন্ত্রণ বোর্ড, পাওয়ার সাপ্লাই ইউনিট, যন্ত্রপাতি ও সেন্সর, গৃহস্থালী যন্ত্রপাতি, আইওটি ডিভাইস, অটোমেশন সরঞ্জামগুলির জন্য ওয়্যার-টু-বোর্ড সংযোগ, ব্যাটারি পরিচালনার সহায়ক ইন্টারফেস.
প্যাকেজিং পদ্ধতি
- টিউব প্যাকেজিংঃ থ্রু-হোল (ডিআইপি) সংস্করণের জন্য; ম্যানুয়াল সমাবেশ / ছোট-বেজ প্রোটোটাইপগুলির জন্য সুবিধাজনক
- টেপ এবং রোল প্যাকেজিংঃ পিচ-এন্ড-প্লেস সিএপি দিয়ে সজ্জিত এসএমটি মডেলগুলির জন্য। এসএমটি উত্পাদন লাইনে সরাসরি লোড করার জন্য প্রস্তুত, অতিরিক্ত পুনরায় প্যাকিং নেইপ্রয়োজন।
কাস্টম রিল আকার এবং টিউব পরিমাণ গ্রাহকের প্রয়োজন অনুযায়ী সমর্থিত।
লিড টাইম
- নমুনাঃ ৩ কার্যদিবস
- ভর উৎপাদন আদেশঃ ১-৩ সপ্তাহ (কাস্টমাইজেশন জটিলতা এবং উপাদান স্টক সাপেক্ষে)
কারখানার সার্টিফিকেশন এবং কাস্টম সার্ভিস
- সার্টিফিকেশনঃ ISO9001, RoHS, REACH, UL94V-0 আইসোলেটর
- নমুনা নীতিঃ বিনামূল্যে নমুনা সমর্থন, দ্রুত নমুনা বিতরণ (গ্রাহক মালবাহী খরচ বহন করে)
- এমওকিউঃ স্ট্যান্ডার্ড অংশের জন্য কম এমওকিউ; কাস্টমাইজড অংশের এমওকিউ সরঞ্জাম এবং স্পেসিফিকেশনের উপর নির্ভর করে
‐ পরিষেবাঃ OEM / ODM, অঙ্কন পর্যালোচনা, পদচিহ্ন যাচাইকরণ, কাস্টম পিন দৈর্ঘ্য / হাউজিং উচ্চতা / plating
গ্রাহক নির্বাচন গাইড
- মাউন্ট টাইপ নিশ্চিত করুনঃ সোজা / ডান-কোণ / এসএমটি; পিসিবি ক্লিয়ারেন্সের জন্য প্রয়োজনীয় ডাবল-প্লাস্টিকের উচ্চতা নির্ধারণ করুন।
- টিন বা গোল্ড প্লাটিং নির্বাচন করার জন্য বর্তমান লোডের প্রয়োজনীয়তা নির্ধারণ করুন। ঘন ঘন বা উচ্চ আর্দ্রতার পরিবেশের জন্য সোনার প্রস্তাব দেওয়া হয়।
- প্যাকেজিং নিশ্চিত করুনঃ যদি আপনি স্বয়ংক্রিয় এসএমটি উত্পাদন ব্যবহার করেন তবে টেপ এবং রোল নির্বাচন করুন; ম্যানুয়াল সমাবেশের জন্য টিউব নির্বাচন করুন।
- চূড়ান্ত BOM লকিংয়ের আগে সমন্বয়কারী পাত্রে মাত্রা এবং পদচিহ্নের অঙ্কন যাচাই করুন।
- ভর অর্ডারের আগে প্রোটোটাইপ ভ্যালিডেশনের জন্য বিনামূল্যে প্রাক-উত্পাদন নমুনা অনুরোধ করুন।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন: আপনার MOQ কত?
উত্তরঃ আমাদের এমওকিউ সাধারণত 1000 পিসিতে আসে, তবে আমরা পরীক্ষার জন্য ছোট অর্ডার পরিমাণ গ্রহণ করি।
প্রশ্ন: আমি কি আপনার কারখানা পরিদর্শন করতে পারি?
উত্তরঃ আমাদের কারখানা পরিদর্শন করতে স্বাগতম, এবং আমরা আপনাকে আমাদের পেশাদার উত্পাদন প্রক্রিয়া দেখাব। আমরা আশা করি আমরা আপনার সাথে দীর্ঘমেয়াদী সহযোগিতা করতে পারি।
প্রঃ আপনার নমুনা সময় কত? আপনার ডেলিভারি সময় কত?
উত্তরঃ নমুনার জন্য 7 দিন এবং ভর উত্পাদনের জন্য 15-20 দিন। এটি পরিমাণের উপর নির্ভর করে।
প্রশ্ন: আমি কিভাবে আমার পণ্য পরিদর্শন করব?
উত্তরঃ আপনি কারখানা পরিদর্শন করে বা তৃতীয় পক্ষকে পরিদর্শন করতে বা ছবি পরিদর্শন করে পরিদর্শন করতে পারেন।
প্রশ্ন: আমার দেশে পাঠাতে কত খরচ হয়?
উত্তরঃ আপনার মোট ওজনের উপর ভিত্তি করে মালবাহী সংস্থা মালবাহী কোম্পানির দ্বারা উদ্ধৃত করা হবে।
প্রশ্ন: আপনি আমার অর্ডার পাঠিয়েছেন কিনা তা আমি কিভাবে জানব?
উত্তরঃ ট্র্যাকিং নম্বর ((ডিএইচএল, ইউপিএস, ফেডেক্স, টিএনটি, ইএমএস ইত্যাদি), এয়ার ওয়েবিল, বা সমুদ্রের মাধ্যমে বি / এল আপনার পণ্যগুলি প্রেরণের সাথে সাথেই আপনাকে পাঠানো হবে। আমরা ডেলিভারি অনুসরণ করি এবং আপনাকে অবহিত রাখি।
প্রশ্নঃ আমি কি ব্যক্তিগতকৃত/কাস্টমাইজড পণ্য তৈরি করতে পারি?
উঃ অবশ্যই, আপনার অঙ্কন বা নমুনা আমাদের পাঠান।
