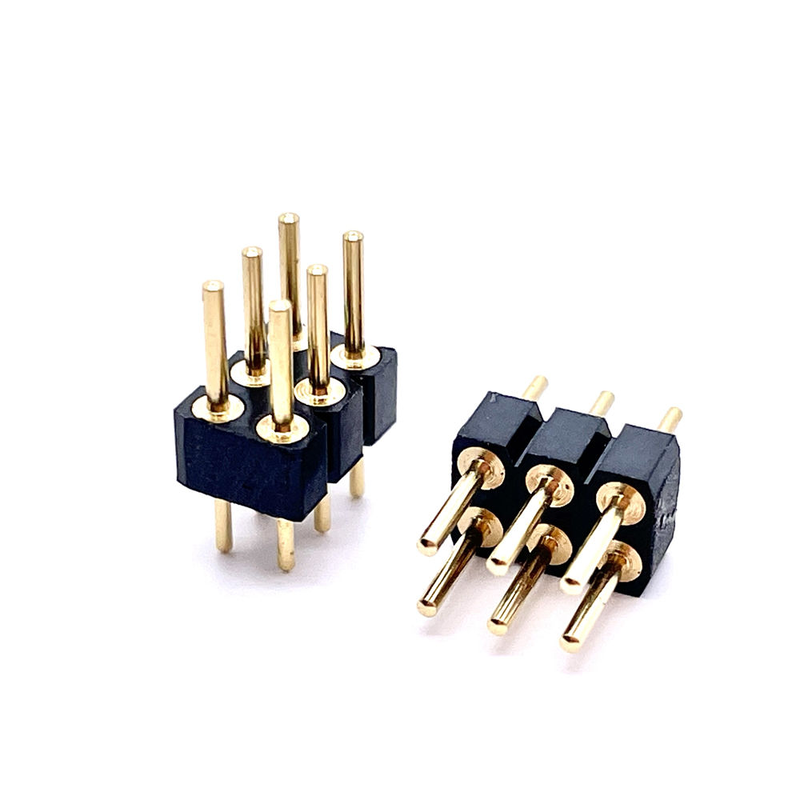

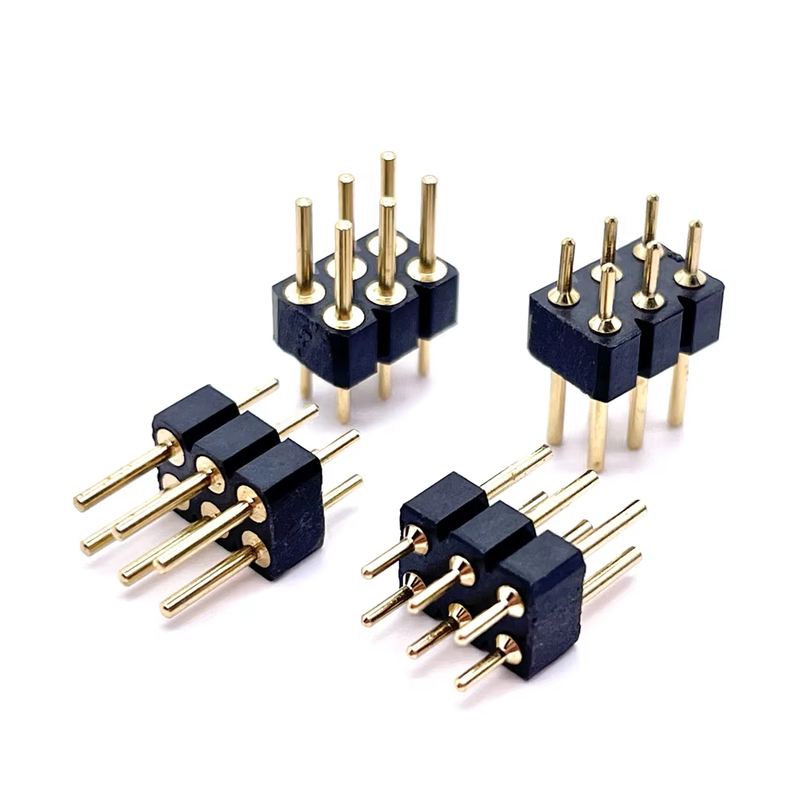

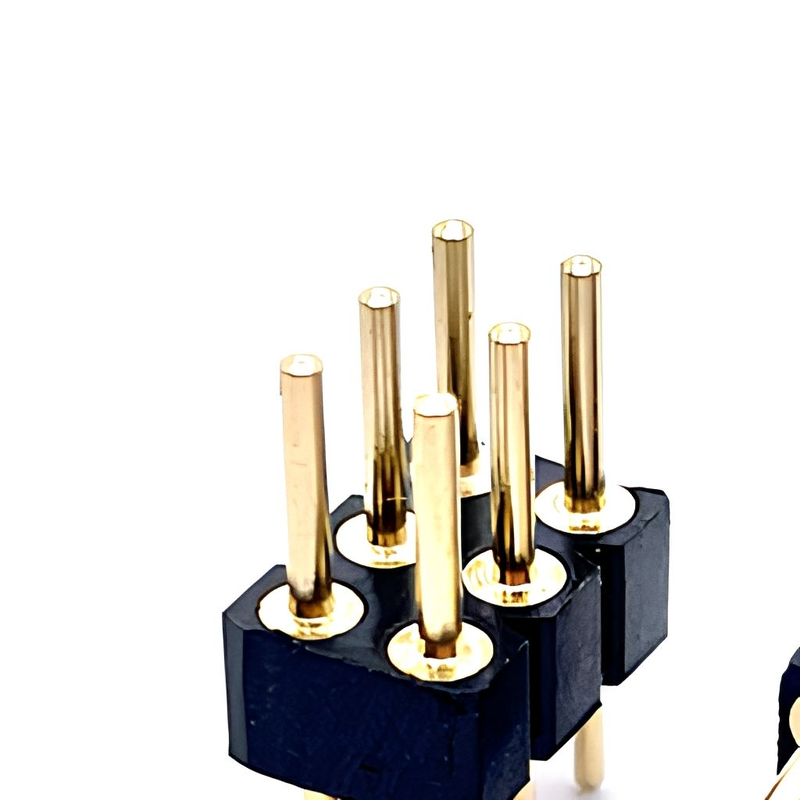

2.৫৪ মিমি পিচ ডাবল রোল গোল্ড প্ল্যাটেড পিন হেডার কানেক্টর ২x৩ পিন রাইটানগুল ডিআইপি এইচ৩0

2.54 মিমি পিচ ডাবল সারি গোল্ড-প্লেটেড ব্রাস পিন হেডার 2x3pin আয়তক্ষেত্রাকার ডিআইপি সরাসরি সন্নিবেশ H3.0 পিসিবি জন্য সোজা সংযোগকারী

হাইলাইট

• একাধিক কনফিগারেশন অপশনঃ সোজা / ডান-কোণ / এসএমটি পৃষ্ঠ-মাউন্ট সংস্করণ; কাস্টম প্লাস্টিক আইসোলেটর উচ্চতা উপলব্ধ
• এসএমটি পিক-এন্ড-প্লেস সামঞ্জস্যপূর্ণঃ স্বয়ংক্রিয় ডোজেল পিকআপের জন্য কাস্টম এসএমটি ক্যাপ (সুপিং ক্যাপ)
• টেপ & রিল / টিউব প্যাকেজিং সমর্থিত, সরাসরি গ্রাহকের স্বয়ংক্রিয় সমাবেশ লাইন ফিট
• স্বর্ণায়িত ব্রোঞ্জ যোগাযোগ, স্থিতিশীল যোগাযোগ কর্মক্ষমতা, অ্যান্টি-অক্সিডেশন
• পিনের দৈর্ঘ্য, প্লাটিং বেধ, আইসোলেটরের উচ্চতা এবং পিনের সংখ্যা দ্রুত কাস্টমাইজেশন
• বৈধতার জন্য বিনামূল্যে নমুনা উপলব্ধ

পণ্যের বর্ণনা

বৈদ্যুতিক পারফরম্যান্স

যান্ত্রিক পারফরম্যান্স

উপাদান, প্লাটিং, পরিবেশ ও সোল্ডারিং

ক্রস-রেফারেন্স এবং বিকল্প প্রতিস্থাপন

এই ২.৫৪ মিমি ডাবল-রো পিন হেডারটি মোল্লেক্স, টিই / এএমপি, স্যামটেক, জেএই ২.৫৪ মিমি পিচ পিন হেডার পরিবারের মূলধারার সিরিজের সাথে যান্ত্রিক ও বৈদ্যুতিকভাবে সামঞ্জস্যপূর্ণ।

আমরা আপনার লক্ষ্য OEM অংশ সংখ্যাগুলির সাথে ক্রস-রেফারেন্স বৈধতা সমর্থন করি। আমাদের প্রতিযোগী পিএন প্রেরণ করুন, আমরা পদচিহ্ন, সমন্বয় মাত্রা নিশ্চিত করব এবং আপনার যোগ্যতা পরীক্ষার জন্য মেলে এমন নমুনা সরবরাহ করব।নোট: মূল OEM অংশ নয়, বেশিরভাগ শিল্প ও ভোক্তা PCB প্রকল্পের জন্য কার্যকরী ড্রপ-ইন প্রতিস্থাপন।

পণ্যের বৈশিষ্ট্য

1. 2.54 মিমি স্ট্যান্ডার্ড ইন্ডাস্ট্রি পিচ, স্ট্যান্ডার্ড মহিলা হেডার সকেটগুলির সাথে সামঞ্জস্যপূর্ণ
2. স্বর্ণের আচ্ছাদিত ব্রোঞ্জের পিনঃ কম স্পর্শ প্রতিরোধের, অ্যান্টি-জারা, স্থিতিশীল সংকেত সংক্রমণ
3. H3.0 মিমি আইসোলেটর উচ্চতা, বিভিন্ন PCB স্ট্যাকিং ফাঁক মেলে কাস্টমাইজযোগ্য
4. একাধিক মাউন্ট অপশনঃ সোজা ডিআইপি, ডান-কোণ, এসএমটি পৃষ্ঠ-মাউন্ট
5. এসএমটি সাকশন ক্যাপ অপশনটি এসএমটি মডেলগুলির জন্য সম্পূর্ণ স্বয়ংক্রিয় পিক-এন্ড-প্লেস সক্ষম করে
6. ইউএল৯৪ভি-০ প্লাস্টিকের হাউজিং, সোল্ডিং প্রক্রিয়ার জন্য ভাল তাপ প্রতিরোধের
7. কঠোর মাত্রা নিয়ন্ত্রণ, ধ্রুবক পিন coplanarity, সহজ PCB সন্নিবেশ

পণ্য সুবিধা

1. সমাবেশ-বন্ধুত্বপূর্ণ: টিউব এবং টেপ-এন্ড-রোল প্যাকেজিং সমর্থন করে, গ্রাহকের এসএমটি উত্পাদন লাইনগুলির জন্য প্রস্তুত, কোনও দ্বিতীয় হ্যান্ডলিংয়ের প্রয়োজন নেই
2. উচ্চ নমনীয়তা: অ-স্ট্যান্ডার্ড পিসিবি ডিজাইনের জন্য বিস্তৃত কাস্টমাইজেশন (পিনের দৈর্ঘ্য, বিচ্ছিন্নকারী উচ্চতা, প্লাটিং বেধ, পিনের সংখ্যা, মাউন্ট স্টাইল)
3. ব্যয়-কার্যকর বিকল্প: পারফরম্যান্স আন্তর্জাতিক ব্র্যান্ডের স্তরের সাথে মেলে, প্রতিযোগিতামূলক মূল্যের সাথে সংক্ষিপ্ত সীসা সময়
4. দ্রুত বৈধকরণ: ভর অর্ডারের আগে প্রোটোটাইপ পরীক্ষার জন্য বিনামূল্যে নমুনা সমর্থন
5. নির্ভরযোগ্য গুণমান: দীর্ঘমেয়াদী ভর উত্পাদনের জন্য স্থিতিশীল লট-টু-লট সামঞ্জস্য

প্রয়োগ

• শিল্প নিয়ন্ত্রণ বোর্ড এবং পিএলসি মডিউল
• আইওটি হার্ডওয়্যার, সেন্সর মডিউল
• ভোক্তা ইলেকট্রনিক্স, PCB-to-PCB অভ্যন্তরীণ সংযোগ
• মেডিকেল ডিভাইসের সহায়ক আন্তঃসংযোগ
• যন্ত্রপাতি ও পরিমাপ যন্ত্রপাতি
• এমবেডেড সিস্টেম, আরডুইনো সামঞ্জস্যপূর্ণ হার্ডওয়্যার
• বিদ্যুৎ সরবরাহ মডিউল

প্যাকেজিং পদ্ধতি

1. টিউব প্যাকিং: প্রোটোটাইপ / ছোট-বেট ম্যানুয়াল সমাবেশের জন্য; অংশগুলি প্লাস্টিকের টিউবগুলিতে লোড করা হয়, সহজ ম্যানুয়াল পিকিং।
2. টেপ ও রিল প্যাকেজিং: স্বয়ংক্রিয় এসএমটি পিক-এন্ড-প্লেস মেশিনের জন্য। রিল-প্যাকড অংশগুলি পুনরায় প্যাকিং ছাড়াই সরাসরি আপনার সমাবেশ লাইনে ফিড করা যেতে পারে।

অনুগ্রহ করে জিজ্ঞাসা করার সময় প্যাকেজিং টাইপ উল্লেখ করুন। স্তন্যপান ক্যাপ সহ এসএমটি সংস্করণটি টেপ & রিল নির্বাচন করতে হবে।

লিড টাইম

• নমুনাঃ ৩ কার্যদিবস
• ভর উৎপাদন আদেশঃ ১-৩ সপ্তাহ (কাস্টমাইজেশন জটিলতা এবং উপাদান স্টক সাপেক্ষে)

কারখানার সার্টিফিকেশন এবং কাস্টম সার্ভিস

• সম্মতিঃ RoHS; হ্যালোজেন মুক্ত বিকল্প উপলব্ধ
• এমওকিউঃ কাস্টম সংস্করণের জন্য কম এমওকিউ; স্ট্যান্ডার্ড অংশগুলি ছোট-লট অর্ডার সমর্থন করে
• নমুনা নীতিঃ বিনামূল্যে নমুনা / দ্রুত নমুনা বিতরণ সমর্থন
• কাস্টমাইজযোগ্য আইটেমঃ পিনের দৈর্ঘ্য, আইসোলেটরের উচ্চতা, প্ল্যাটিং বেধ, পিনের পরিমাণ, সোজা/সঠিক কোণ / এসএমটি প্রকার, এসএমটি শোষণ ক্যাপ, বিশেষ প্যাকেজিং প্রয়োজনীয়তা
• অফার অঙ্কন পর্যালোচনা, পদচিহ্ন পরীক্ষা, ভর উৎপাদন আগে প্রাক-উত্পাদন নমুনা নিশ্চিতকরণ

গ্রাহক নির্বাচন গাইড

1. নিশ্চিত করুন পিচ = ২.৫৪ মিমি, সারির সংখ্যা এবং পিন নম্বর (এই আইটেমটিঃ ডাবল সারি, ২×৩ পিন = ৬টি অবস্থান)
2. মাউন্ট টাইপ নিশ্চিত করুনঃ সোজা DIP / ডান-কোণ / SMT
3. আইসোলেটরের উচ্চতা নিশ্চিত করুনঃ স্ট্যান্ডার্ড H3.0 মিমি; যদি আপনার কাছে বিশেষ পিসিবি স্ট্যাকিং ক্লিয়ারেন্স থাকে তবে কাস্টম উচ্চতা পরামর্শ দিন
4. প্লাটিং প্রয়োজনীয়তাঃ উচ্চ নির্ভরযোগ্যতা / কম্পন-প্রবণ পরিবেশের জন্য সোনার প্লাটিং; ব্যয়-সংবেদনশীল সাধারণ-উদ্দেশ্য প্রকল্পের জন্য টিন-প্লেটিং
5. প্যাকেজিং নির্বাচনঃ ‐ গবেষণা ও উন্নয়ন / ম্যানুয়াল সমাবেশ → স্বয়ংক্রিয়-এসএমটি লাইন সহ টিউব ‐ ভর উত্পাদন → টেপ এবং রোল (এসএমটি সংস্করণের জন্য, এসএমটি শোষণ ক্যাপ বাধ্যতামূলক)
6. আমাদের প্রতিযোগীর পার্ট নম্বর বা যান্ত্রিক অঙ্কন পাঠান; আমরা সামঞ্জস্যতা যাচাই করতে পারি এবং একটি মিলে যাওয়া নমুনা সরবরাহ করতে পারি।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন: আপনার MOQ কত?

উত্তরঃ আমাদের এমওকিউ সাধারণত 1000 পিসিতে আসে, তবে আমরা পরীক্ষার জন্য ছোট অর্ডার পরিমাণ গ্রহণ করি।

প্রশ্ন: আমি কি আপনার কারখানা পরিদর্শন করতে পারি?

উত্তরঃ আমাদের কারখানা পরিদর্শন করতে স্বাগতম, এবং আমরা আপনাকে আমাদের পেশাদার উত্পাদন প্রক্রিয়া দেখাব। আমরা আশা করি আমরা আপনার সাথে দীর্ঘমেয়াদী সহযোগিতা করতে পারি।

প্রঃ আপনার নমুনা সময় কত? আপনার ডেলিভারি সময় কত?

উত্তরঃ নমুনার জন্য 7 দিন এবং ভর উত্পাদনের জন্য 15-20 দিন। এটি পরিমাণের উপর নির্ভর করে।

প্রশ্ন: আমি কিভাবে আমার পণ্য পরিদর্শন করব?

উত্তরঃ আপনি কারখানা পরিদর্শন করে বা তৃতীয় পক্ষকে পরিদর্শন করতে বা ছবি পরিদর্শন করে পরিদর্শন করতে পারেন।

প্রশ্ন: আমার দেশে পাঠাতে কত খরচ হয়?

উত্তরঃ আপনার মোট ওজনের উপর ভিত্তি করে মালবাহী সংস্থা মালবাহী কোম্পানির দ্বারা উদ্ধৃত করা হবে।

প্রশ্ন: আপনি আমার অর্ডার পাঠিয়েছেন কিনা তা আমি কিভাবে জানব?

উত্তরঃ ট্র্যাকিং নম্বর ((ডিএইচএল, ইউপিএস, ফেডেক্স, টিএনটি, ইএমএস ইত্যাদি), এয়ার ওয়েবিল, বা সমুদ্রের মাধ্যমে বি / এল আপনার পণ্যগুলি প্রেরণের সাথে সাথেই আপনাকে পাঠানো হবে। আমরা ডেলিভারি অনুসরণ করি এবং আপনাকে অবহিত রাখি।

প্রশ্নঃ আমি কি ব্যক্তিগতকৃত/কাস্টমাইজড পণ্য তৈরি করতে পারি?

 উঃ অবশ্যই, আপনার অঙ্কন বা নমুনা আমাদের পাঠান।
