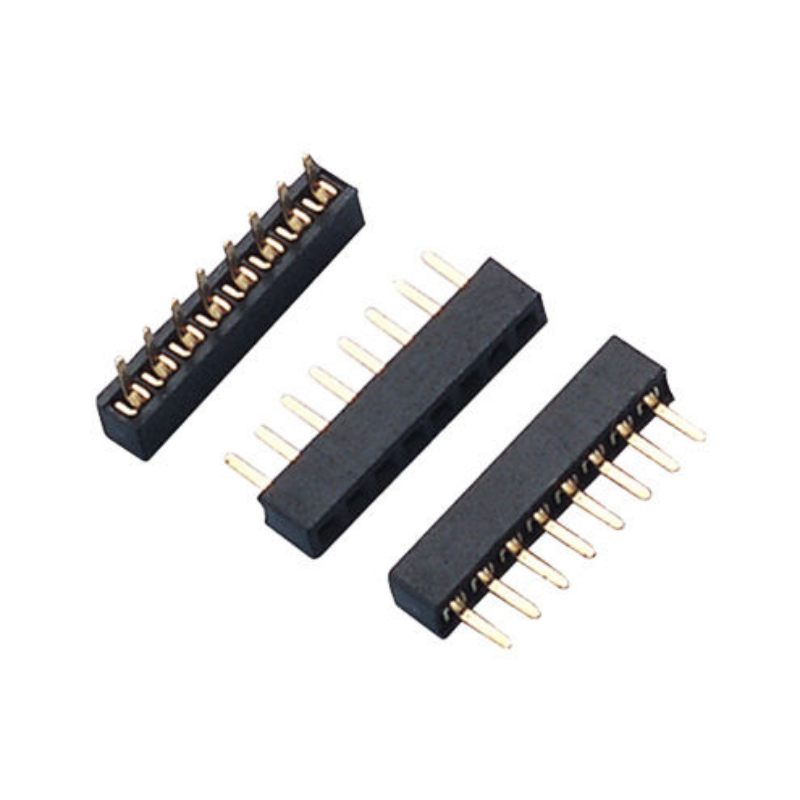

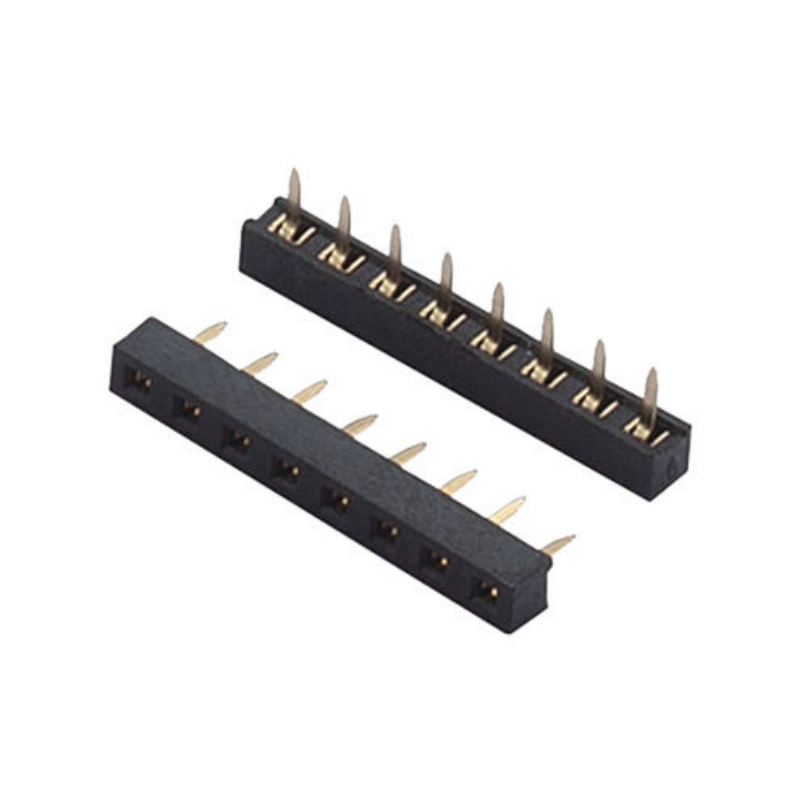

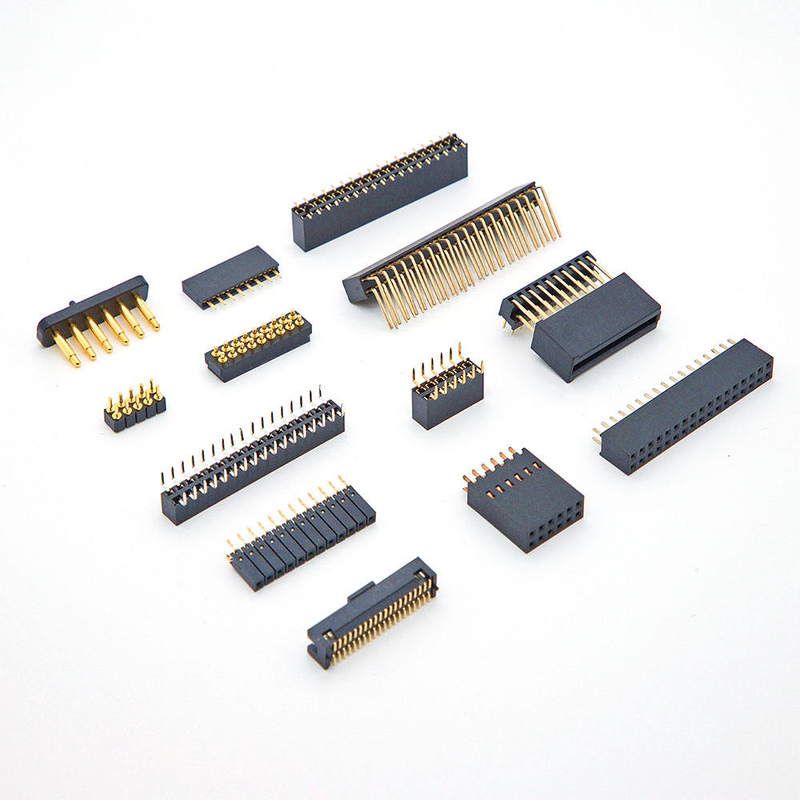

কাস্টম সংযোগকারী 1.27 মিমি পিচ প্লাস্টিক একক / ডাবল সারি সোজা প্লাগ জন্য PCB মহিলা হেডার পিন সকেট
হাইলাইট
✅ সমৃদ্ধ যান্ত্রিক কাস্টমাইজেশনঃ সোজা পিন / ডান-কোণ / এসএমটি গাল-উইং সমাপ্তি; কাস্টম প্লাস্টিক আইসোলেটর উচ্চতা উপলব্ধ
✅ এসএমটি-প্রস্তুত সমাধানঃ স্বয়ংক্রিয়ভাবে স্থাপন করার সময় স্থিতিশীল ভ্যাকুয়াম ডোজেল পিকআপের জন্য ঐচ্ছিক পিক-এন্ড-প্লেস ক্যাপ
✅ উৎপাদনমুখী প্যাকেজিংঃ টিউব প্যাকেজিং স্ট্যান্ডার্ড; এসএমটি পিক-এন্ড-প্লেস মেশিনে সরাসরি খাওয়ানোর জন্য টেপ অ্যান্ড রিল বিকল্প
✅ বিস্তৃত পিন-সংখ্যা কভারেজঃ একক সারিঃ ২-৫০টি অবস্থান; দ্বৈত সারিঃ ৪-১০০টি অবস্থান
✅ একাধিক প্লাটিং অপশনঃ সিগন্যাল-সমালোচনামূলক বা খরচ-অপ্টিমাইজড প্রকল্পের জন্য টিন / নির্বাচনী সোনার প্লাটিং
✅ RoHS-সম্মত, রিফ্লো সোল্ডারিংয়ের জন্য উচ্চ তাপমাত্রা বিচ্ছিন্নকারী
পণ্যের বর্ণনা
| পয়েন্ট |
স্পেসিফিকেশন |
| নামমাত্র বর্তমান |
1.0 A প্রতি সংস্পর্শ |
| নামমাত্র ভোল্টেজ |
১০০ ভোল্ট এসি/ডিসি |
| সর্বাধিক। যোগাযোগ প্রতিরোধের |
≤20 mΩ |
| ন্যূনতম বিচ্ছিন্নতা প্রতিরোধ ক্ষমতা |
≥৫০০ এমও |
| ভোল্টেজ সহ্য করে |
৫০০ ভোল্ট এসি / ১ মিনিট |
যান্ত্রিক পারফরম্যান্স
| পয়েন্ট |
স্পেসিফিকেশন |
| পিচ |
1.27 মিমি (0.050 ইঞ্চি) |
| সারি কনফিগারেশন |
একক সার / দ্বৈত সার |
| সমাপ্তি শৈলী |
সোজা THT / ডান-কোণ THT / SMT গল-উইং |
| সমকামিতার চক্র |
টিন প্লাটিংঃ ≤50 চক্র; গোল্ড প্লাটিংঃ ≥500 চক্র |
| অপারেটিং তাপমাত্রা |
-40 °C ~ +105 °C |
পরিবেশ ও সোল্ডারিং
| শ্রেণী |
বিস্তারিত |
| আইসোলেটর হাউজিং |
স্ট্যান্ডার্ডঃ PA6T / LCP, UL94V-0 অগ্নি retardant; কাস্টম উচ্চতা উপলব্ধ |
| যোগাযোগ উপাদান |
স্থিতিশীল স্প্রিং পারফরম্যান্স এবং অ্যান্টি ক্লান্তি জন্য ফসফর ব্রোঞ্জ (C5191) |
| প্লাটিং |
নিম্ন স্তরঃ নিকেল বেস; সমাপ্তিঃ ম্যাট টিন / নির্বাচনী সোনার (কাস্টম সোনার বেধ) |
| সম্মতি |
RoHS, REACH মেনে চলুন |
| সোল্ডারিং প্রোফাইল |
আইপিসি/জেডিইসি J-STD-020 রিফ্লো প্রোফাইল অনুসরণ করুন; আইসোলেটরের তাপ প্রতিরোধ ক্ষমতা অতিক্রম করবেন না |
| সংরক্ষণ |
এন্টি-ইএসডি প্যাকেজ; টার্মিনাল অক্সিডেশন এড়াতে শুকনো সঞ্চয় |
সামঞ্জস্যতা এবং ক্রস-রেফারেন্স
মোলেক্স, জেএই, টিই কানেক্টিভিটি, স্যামটেকের জনপ্রিয় ১.২৭ মিমি মহিলা হেডার সিরিজের জন্য ফুটপ্রিন্ট-সামঞ্জস্যপূর্ণ ড্রপ-ইন প্রতিস্থাপন।
- পিসিবি ফুটপ্রিন্ট, পিচ, মেশিং ইন্টারফেসের সাথে মেলে; লেআউট হিমশীতল হওয়ার আগে সঠিক পিন-সংখ্যা, হাউজিং উচ্চতা, সমাপ্তি এবং প্লেটিং যাচাই করুন।
- আমরা আপনার বৈধতা পরীক্ষার জন্য একটি ক্রস-রেফারেন্স অঙ্কন এবং নমুনা সরবরাহ করতে পারি।
দ্রষ্টব্যঃ মূল OEM অংশ নয়, খরচ হ্রাস এবং সরবরাহ চেইনের ঝুঁকি হ্রাসের জন্য কার্যকরী সমতুল্য বিকল্প।
পণ্যের বৈশিষ্ট্য
- মাল্টি-স্ট্রাকচার কনফিগারযোগ্যঃ সোজা, ডান-কোণ, এসএমটি গাল-পানি; স্ট্যাকিং-উচ্চতার সীমাবদ্ধতা পূরণের জন্য কাস্টম আইসোলেটর উচ্চতা
- ঐচ্ছিক পিক-এন্ড-প্লেস ক্যাপঃ স্বয়ংক্রিয় সমাবেশ লাইনে SMT সংস্করণের জন্য দুর্বল ভ্যাকুয়াম পিকআপ সমস্যা সমাধান করে
- ফসফর-ব্রোঞ্জের মাল্টি-ফিংগার যোগাযোগঃ স্থিতিশীল যোগাযোগ শক্তি, ভাল অ্যান্টি-ভিব্রেশন কর্মক্ষমতা
- উচ্চ তাপমাত্রা প্রতিরোধী প্লাস্টিকের হাউজিং, রিফ্লো সোল্ডারিং প্রক্রিয়ার জন্য উপযুক্ত
- নমনীয় লেপ পছন্দঃ ব্যয়-সংবেদনশীল স্ট্যাটিক সংযোগের জন্য টিন; উচ্চ-চক্র / কঠোর পরিবেশের সংকেত সংক্রমণের জন্য নির্বাচনী স্বর্ণ
পণ্য সুবিধা
- কারখানার সরাসরি কাস্টমাইজেশনঃ মাঝারি পরিমাণের অর্ডারের জন্য বিশাল টুলিংয়ের ব্যয় ছাড়াই হাউজিং উচ্চতা, পিন-সংখ্যা, সমাপ্তি এবং প্লাটিং পরিবর্তন করুন
- দুটি উত্পাদন-গ্রেড প্যাকেজিং বিকল্পঃ প্রোটোটাইপ / কম-ভলিউমের জন্য টিউব; এসএমটি পিক-এন্ড-প্লেস মেশিনে সরাসরি খাওয়ানোর জন্য টেপ এবং রোল, কোনও দ্বিতীয় পুনরায় প্যাকিংয়ের প্রয়োজন নেই
- নকশা যাচাইয়ের জন্য সংক্ষিপ্ত নমুনা লিড-টাইম
- এসএমটি সংস্করণের জন্য কঠোর মাত্রিক কোপ্লানারিটি নিয়ন্ত্রণ লোডিং ত্রুটির হার হ্রাস করতে
- আমদানিকৃত ব্র্যান্ড সংযোগকারীগুলির জন্য ব্যয়-কার্যকর ড্রপ-ইন বিকল্প, উপাদান সরবরাহের ঘাটতির ঝুঁকি হ্রাস করে
প্রয়োগ
- শিল্প নিয়ন্ত্রণ মডিউল
- মেডিকেল সরঞ্জাম অভ্যন্তরীণ বোর্ড-টু-বোর্ড ইন্টারকানেকশন
- যন্ত্র ও পরিমাপ যন্ত্র
- আইওটি গেটওয়ে, সেন্সর মডিউল
- ভোক্তা ইলেকট্রনিক্স কম্প্যাক্ট পিসিবি ইন্টারকানেকশন
- অটোমেশন সরঞ্জামের অন্তর্নির্মিত বোর্ড
প্যাকেজিং পদ্ধতি
- টিউব প্যাকেজিং (স্ট্যান্ডার্ড): অ্যান্টি-স্ট্যাটিক প্লাস্টিকের টিউব, ল্যাব প্রোটোটাইপিংয়ের জন্য আদর্শ, ছোট-বেট ম্যানুয়াল সমাবেশ। সরাসরি এসএমটি স্বয়ংক্রিয় পিক-এন্ড-প্লেস মেশিনে ফিড করতে পারে না।
- টেপ এবং রোল (ঐচ্ছিক): ক্যারিয়ার টেপ + রোলের উপর কভার টেপ, EIA-481 মান পূরণ করে। সরাসরি SMT স্বয়ংক্রিয় সমাবেশ লাইনগুলির জন্য ব্যবহারযোগ্য।
গুরুত্বপূর্ণঃ প্যাকেজিং টাইপ স্পষ্টভাবে উল্লেখ করুন যখন জিজ্ঞাসা করা হয়, প্যাকেজিং আপনার SMT লাইন সামঞ্জস্যতা নির্ধারণ করে।
লিড টাইম
- নমুনা অর্ডারঃ ৩ কার্যদিবস
- ভর উত্পাদন আদেশঃ পরিমাণ এবং কাস্টমাইজেশন জটিলতা সাপেক্ষে 1-3 সপ্তাহ
কারখানার সার্টিফিকেশন এবং কাস্টম সার্ভিস
- সার্টিফিকেশনঃ ISO9001, RoHS সম্মতি
- নমুনা নীতিঃবিনামূল্যে নমুনা সমর্থিত, দ্রুত নমুনা বিতরণ
- MOQ: স্ট্যান্ডার্ড অংশ MOQ:1000 পিসি; কাস্টমাইজড অংশ সরঞ্জাম প্রয়োজনীয়তা সাপেক্ষে
- কাস্টমাইজযোগ্য আইটেমঃ পিনের সংখ্যা, বিচ্ছিন্নকারী উচ্চতা, সোজা / ডান কোণ / এসএমটি টাইপ, সোনার প্রলেপ ঘনত্ব, পিক-আপ ক্যাপ সক্ষম / নিষ্ক্রিয়, বিশেষ হাউজিং উপাদান।
ইঞ্জিনিয়ার নির্বাচন গাইড (ইঞ্জিনিয়ার টিপস)
- নিশ্চিত করুন পিচঃ ১.২৭ মিমি; নিশ্চিত করুন সারিঃ এক-সারি / ডাবল-সারি, মোট অবস্থান।
- নিশ্চিত করুন সমাপ্তিঃ সোজা THT / ডান-কোণ / SMT গাল-পাতা। SMT প্রকল্পের জন্য, নিশ্চিত করুন যে পিক-এন্ড-প্লেস ক্যাপ প্রয়োজন কিনা।
- আইসোলেটর হাউজিং উচ্চতা (স্ট্যান্ডার্ড বা কাস্টম) নির্ধারণ করুন।
- প্লাটিং নির্বাচন করুনঃ স্ট্যাটিক সংযোগের জন্য টিন; ঘন ঘন বা কঠোর পরিবেশে প্রয়োগের জন্য সোনার প্লাটিং।
- সমালোচনামূলকঃ প্যাকেজিং নির্বাচন করুনঃ ম্যানুয়াল সমাবেশের জন্য টিউব; যদি আপনি একটি স্বয়ংক্রিয় এসএমটি উত্পাদন লাইন চালান তবে টেপ এবং রোল।
- ক্রস-রেফারেন্স প্রতিস্থাপনের জন্যঃ মূল অংশ নম্বর দিন; আমরা আপনার বোর্ড বৈধতার জন্য একটি অঙ্কন এবং নমুনা অফার করি।
- উদ্ধৃতি এবং নমুনা ব্যবস্থা জন্য আমাদের আপনার স্পেসিফিকেশন বা যান্ত্রিক অঙ্কন পাঠান।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন: আমি কিছু নমুনা পেতে পারি?
উত্তরঃ হ্যাঁ, কিছু নমুনা বিনামূল্যে।
প্রশ্ন: আমার যদি কোন প্রযুক্তিগত প্রশ্ন থাকে তাহলে আমি কার সাথে যোগাযোগ করব?
উত্তরঃ আমাদের একটি অভিজ্ঞ প্রযুক্তিগত বিক্রয় প্রতিনিধি দল রয়েছে। তারা আপনার যে কোনও প্রশ্নের উত্তর দিতে এবং আপনার প্রকল্পে সহায়তা করতে প্রস্তুত।
প্রশ্ন: পণ্য গ্রহণের সময় যদি ত্রুটিযুক্ত পণ্য দেখা দেয়, তাহলে কীভাবে এটি মোকাবেলা করবেন?
1. পণ্যগুলি শিপিংয়ের আগে ভাল না হওয়া অসম্ভব; পণ্যগুলির কোনও সমস্যা নেই তা নিশ্চিত করার জন্য আমাদের অনেকগুলি চেক রয়েছে। তারপর, যদি এটি ঘটে থাকে তবে আমরা দায় গ্রহণ করব।
2প্রথমত, কেন এমনটি ঘটেছে, কীভাবে এটি ঘটেছে এবং ভবিষ্যতে কীভাবে এটি নিয়ন্ত্রণ করা যায়; আপনার পর্যালোচনার জন্য একটি টেবিল সরবরাহ করা হবে।
3দ্বিতীয়ত, সমাধান নিয়ে আলোচনা করা।
4অবশেষে: পণ্য ফেরত এবং প্রতিস্থাপনের ক্ষেত্রে বা যে কোনও ক্ষতির জন্য আমরা সমস্ত ফি বহন করব।
প্রশ্ন: আপনি কিভাবে আমার পণ্যের অধিকার গ্যারান্টি দেন?
উত্তরঃ অর্ডারটি ঠিক যেমন অনুরোধ করা হয়েছে ঠিক তেমনই ব্যবস্থা করা হবে; আমরা ডেলিভারি দেওয়ার আগে প্যাকিং এবং কোটিটি দ্বিগুণ পরীক্ষা করব। এছাড়াও, আমরা প্রয়োজন বা প্রয়োজন হলে আপনার পণ্যগুলির ছবি তুলব।
প্রশ্ন: কোন পেমেন্ট গ্রহণযোগ্য?
1পরিমাণ ও পণ্যের উপর নির্ভর করে পেমেন্টের সময়সীমা নমনীয় হতে পারে।
2সাধারণত, নতুন গ্রাহকদের জন্য, আমরা শিপিংয়ের আগে 100% টি / টি বা 30% টি / টি অগ্রিম পছন্দ করি।
