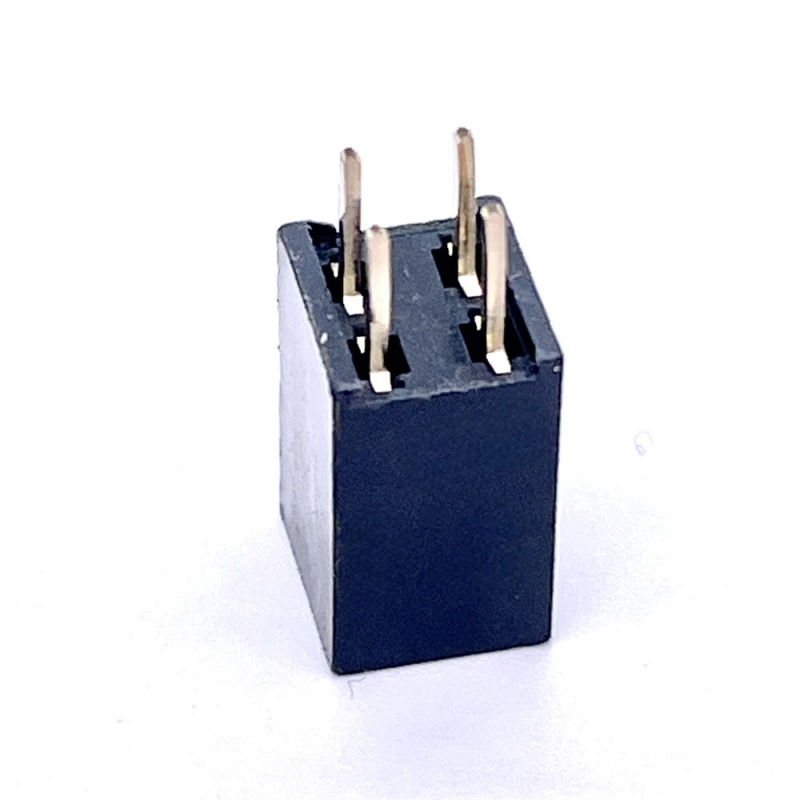

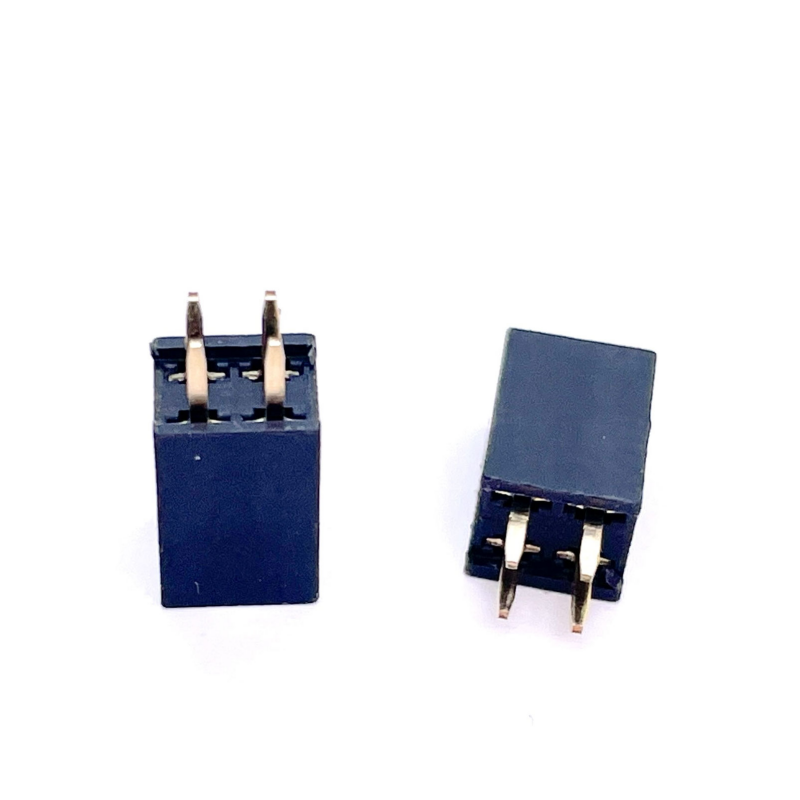

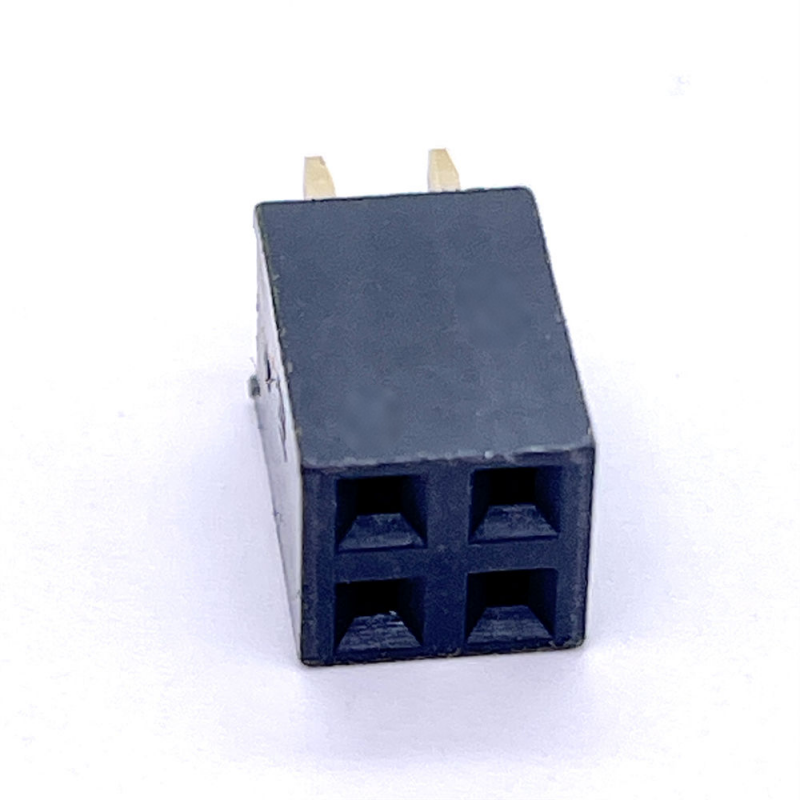

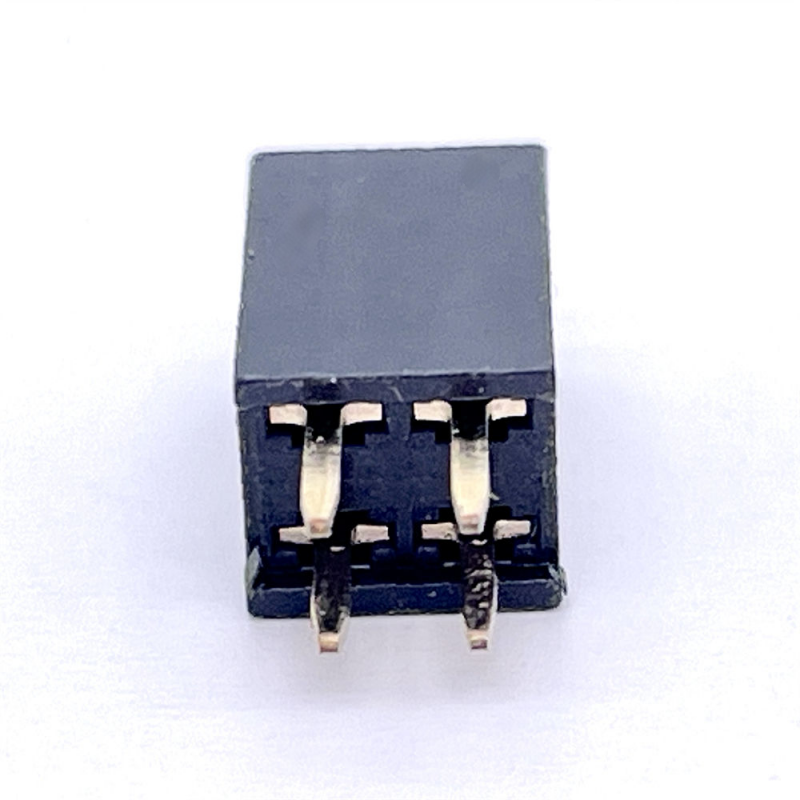

ওয়াই-টাইপ ডুয়াল-রো স্ট্রেট ফিমেল হেডার কানেক্টর 2.54মিমি পিসিবি ব্রাস মেটেরিয়ালের জন্য

হাইলাইট

1. সমৃদ্ধ কাস্টম বিকল্প: স্ট্রেট / রাইট-অ্যাঙ্গেল / এসএমটি টার্মিনেশন; কাস্টম ইনসুলেটর প্লাস্টিক উচ্চতা উপলব্ধ
2. অটো-এসএমটি অ্যাসেম্বলির জন্য ঐচ্ছিক পিক-প্লেস ভ্যাকুয়াম ক্যাপ
3. উচ্চ-গতির এসএমটি প্রোডাকশন লাইনের জন্য টেপ ও রিল প্যাকিং সমর্থন করে
4. স্থিতিশীল ডুয়াল-পয়েন্ট ইলেকট্রিক্যাল কন্টাক্টের জন্য ওয়াই-টাইপ ব্রাস কন্টাক্ট
5. RoHS ও REACH কমপ্লায়েন্ট, একাধিক প্লেটিং পুরুত্ব কনফিগারযোগ্য
6. দ্রুত নমুনা টার্নওভার, ইঞ্জিনিয়ারিং ভ্যালিডেশনের জন্য বিনামূল্যে নমুনা সমর্থন



পণ্যের বিবরণ

মেকানিক্যাল পারফরম্যান্স

পরিবেশ ও সোল্ডারিং

সামঞ্জস্যতা ও ক্রস-রেফারেন্স

মূলধারার আন্তর্জাতিক সিরিজের বিরুদ্ধে ড্রপ-ইন প্রতিস্থাপন হিসাবে মেকানিক্যালি ও ইলেকট্রিক্যালি সামঞ্জস্যপূর্ণ:

• মোলক্স, জেএই, অ্যাম্পেনল-আইসিসি স্ট্যান্ডার্ড 2.54মিমি ডুয়াল রো ফিমেল হেডার ফুটপ্রিন্ট প্রতিস্থাপন করুন

নোট: বিওএম প্রতিস্থাপনের আগে সঠিক পিন-আউট, ইনসুলেটর উচ্চতা ও প্লেটিং পুরুত্ব যাচাই করুন; আমরা আপনার টার্গেট পার্ট নম্বরের সাথে মিলানোর জন্য মাত্রা সামঞ্জস্য করতে পারি।

পণ্যের বৈশিষ্ট্য

1. ওয়াই-আকৃতির ব্রাস টার্মিনাল ডুয়াল-পয়েন্ট কন্টাক্ট সরবরাহ করে, কম্পনের অধীনে আলগা হওয়া প্রতিরোধ করে
2. একাধিক টার্মিনেশন ফর্ম: স্ট্রেট/রাইট-অ্যাঙ্গেল / এসএমটি, আপনার বিভিন্ন পিসিবি লেআউটের জন্য এক-উৎস
3. কাস্টম ইনসুলেটর উচ্চতা বোর্ড স্ট্যাকিং ক্লিয়ারেন্স সীমাবদ্ধতা সমাধান করে
4. ঐচ্ছিক ভ্যাকুয়াম ক্যাপ এসএমটি মেশিনের জন্য সরাসরি পিক-অ্যান্ড-প্লেস সক্ষম করে
5. UL94V-0 ফ্লেম-রিটার্ড্যান্ট প্লাস্টিক, কনজিউমার ও ইন্ডাস্ট্রিয়াল পরিবেশের জন্য স্থিতিশীল
6. কনফিগারযোগ্য প্লেটিং (গোল্ড/টিন) খরচ ও অ্যান্টি-করোশন প্রয়োজনীয়তাগুলির মধ্যে ভারসাম্য বজায় রাখে

পণ্যের সুবিধা

সবচেয়ে উচ্চতা ও পিন-কাউন্ট ভ্যারিয়েন্টের জন্য কোনও সেকেন্ডারি মোল্ড খরচ নেই, ছোট-ব্যাচ ইঞ্জিনিয়ারিং প্রকল্পের জন্য কম এনআরই
টেপ ও রিল / টিউব ডুয়াল প্যাকিং বিকল্প, অতিরিক্ত রি-প্যাকিং খরচ ছাড়াই আপনার স্বয়ংক্রিয় অ্যাসেম্বলি লাইনের জন্য প্রস্তুত
কঠোর ইন-হাউস কিউসি: প্রতি ব্যাচে কন্টাক্ট রেজিস্ট্যান্স, উইথস্ট্যান্ডিং ভোল্টেজ, সল্ট-স্প্রে টেস্ট প্রয়োগ করা হয়
স্ট্যান্ডার্ড পার্টসের জন্য স্বল্প লিড-টাইম; বিশেষ পিন-মিসিং / লোকেটটিং-পেগ সংস্করণের জন্য নমনীয় ওডিএম
কারখানা সরাসরি সরবরাহ, দীর্ঘ লিড-টাইমের তুলনায় স্থিতিশীল সরবরাহ

অ্যাপ্লিকেশন

• এমবেডেড মেইনবোর্ড, ডেভেলপমেন্ট বোর্ড, জিপিআইও ইন্টারফেস
• ইন্ডাস্ট্রিয়াল কন্ট্রোল মডিউল, সেন্সর সিগন্যাল ট্রান্সমিশন
• কনজিউমার ইলেকট্রনিক্স, স্মার্ট হোম হার্ডওয়্যার
• কমিউনিকেশন সরঞ্জাম, পিসিবি-টু-পিসিবি অভ্যন্তরীণ সংযোগ
• মেডিকেল ডিভাইস সহায়ক সিগন্যাল লিঙ্ক (নন-হাই-ভোল্টেজ)
• অটোমেশন প্রোটোটাইপ ও মাস-প্রোডাকশন প্রকল্প

প্যাকিং পদ্ধতি

1. টিউব প্যাকিং: স্ট্যান্ডার্ড পিভিসি টিউব, ম্যানুয়াল অ্যাসেম্বলি/প্রোটোটাইপ স্যাম্পলিংয়ের জন্য; এসএমটি অটো-মাউন্টারের জন্য উপযুক্ত নয়
2. টেপ ও রিল: এমবসড ক্যারিয়ার টেপ + রিলের উপর কভার টেপ, এসএমটি পিক-অ্যান্ড-প্লেস মেশিনের সাথে সরাসরি সামঞ্জস্যপূর্ণ, উচ্চ-ভলিউম মাস প্রোডাকশনের জন্য।

অর্ডার দেওয়ার সময় প্যাকিংয়ের প্রয়োজনীয়তা উল্লেখ করুন; রিল-প্যাক এসএমটি সংস্করণের জন্য ভ্যাকুয়াম ক্যাপ একসাথে প্রয়োজন।

লিড টাইম

• নমুনা: 3 কার্যদিবস স্ট্যান্ডার্ড আইটেমের জন্য
• বাল্ক প্রোডাকশন অর্ডার: 1-3 সপ্তাহ (পিন-কাউন্ট, প্লেটিং ও প্যাকিং টাইপের উপর নির্ভর করে; কাস্টম মডিফাইড পার্টসের জন্য অতিরিক্ত সময় প্রয়োজন)

কারখানা সার্টিফিকেশন ও কাস্টম পরিষেবা

• সার্টিফিকেশন: ISO9001, RoHS, REACH
• নমুনা নীতি: বিনামূল্যে নমুনা / দ্রুত নমুনা আউটপুট সমর্থন (গ্রাহক মালবাহী খরচ বহন করে)
• MOQ: স্ট্যান্ডার্ড পার্টসের জন্য কম MOQ; কাস্টম মোল্ড কেস মোল্ড মূল্যায়নের সাপেক্ষে
• কাস্টম উপলব্ধ: পিন-কাউন্ট, ইনসুলেটর উচ্চতা, টার্মিনেশন স্টাইল, প্লেটিং পুরুত্ব, লোকেটটিং পোস্ট, মিসিং পিন, ভ্যাকুয়াম ক্যাপ, প্যাকিং মোড
• পরিষেবা: ডেটাশিট, 2D ড্রয়িং, 3D স্টেপ ফাইল আপনার পিসিবি লাইব্রেরি তৈরির জন্য সরবরাহ করা যেতে পারে

ইঞ্জিনিয়ার নির্বাচন গাইড (ইঞ্জিনিয়ার টিপস)

1. পিচ নিশ্চিত করুন: এই সিরিজের জন্য স্থির 2.54মিমি
2. পিন সংখ্যা নিশ্চিত করুন: 2×02P ~2×40P
3. মাউন্টিং টাইপ:
   • থ্রু-হোল স্ট্রেট: উচ্চ যান্ত্রিক শক্তি, ওয়েভ-সোল্ডারিংয়ের জন্য
   • রাইট-অ্যাঙ্গেল: 90° হরাইজন্টাল বোর্ড-টু-বোর্ড সংযোগ
   • এসএমটি: রিফ্লো প্রক্রিয়া, ভ্যাকুয়াম ক্যাপ + টেপ ও রিল প্যাকিং প্রয়োজন
4. ইনসুলেটর উচ্চতা: স্ট্যান্ডার্ড উচ্চতা নির্বাচন করুন বা কাস্টম উচ্চতার প্রয়োজনীয়তা জমা দিন
5. প্লেটিং: কম্পন / কঠোর পরিবেশের জন্য গোল্ড; সাধারণ খরচ-সংবেদনশীল প্রকল্পের জন্য টিন
6. প্যাকিং: ল্যাব/প্রোটোটাইপের জন্য টিউব; স্বয়ংক্রিয় এসএমটি উৎপাদনের জন্য টেপ ও রিল
7. যদি কোনও আন্তর্জাতিক ব্র্যান্ড পার্ট নম্বরের ক্রস-রেফারেন্সিং করেন, তবে অর্ডারের আগে আমাদের যাচাইকরণের জন্য মূল ডেটাশিট পাঠান।
