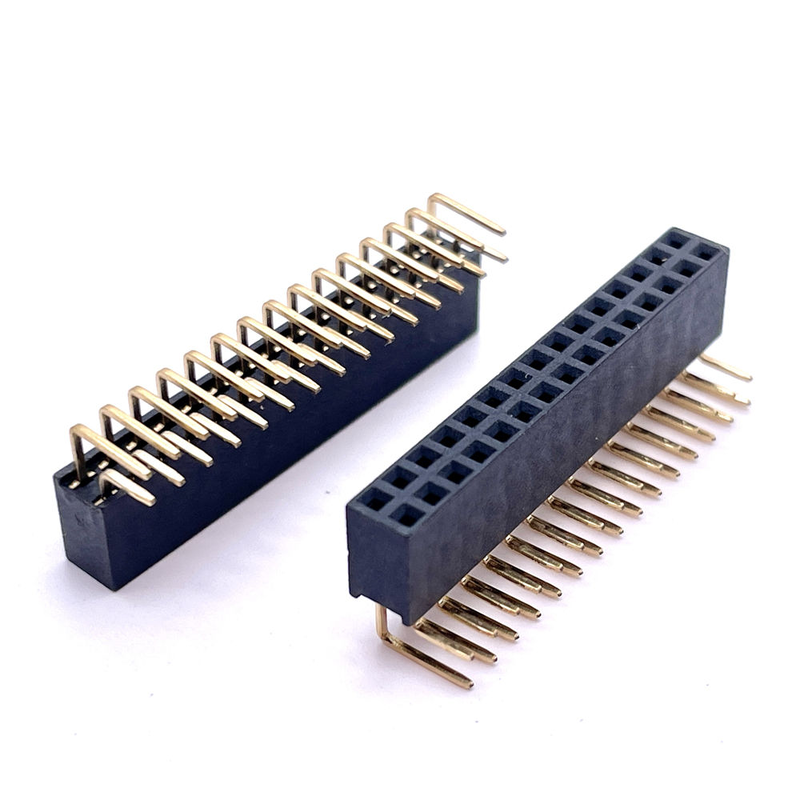

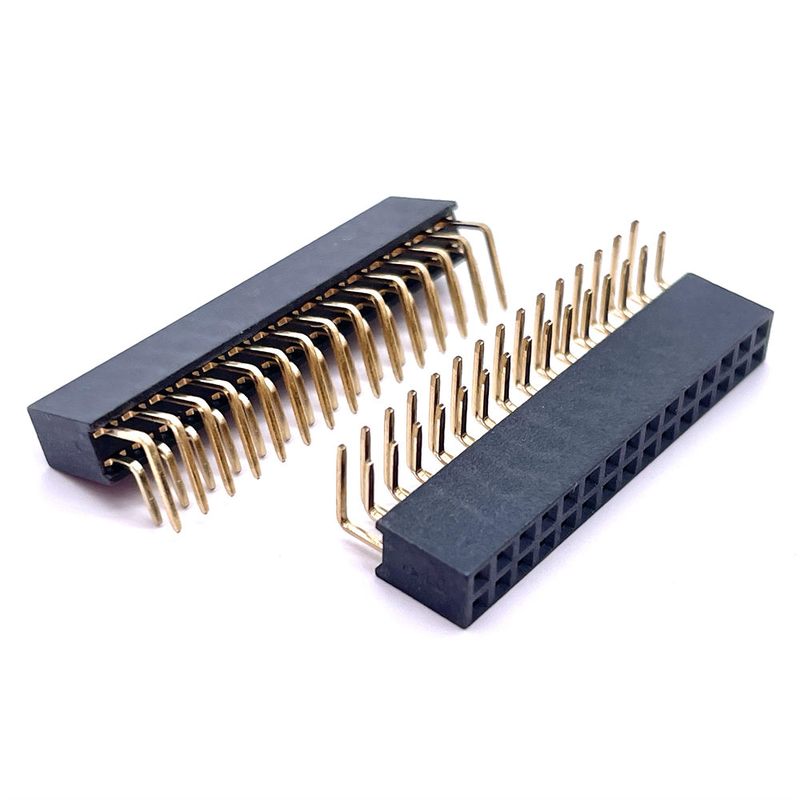

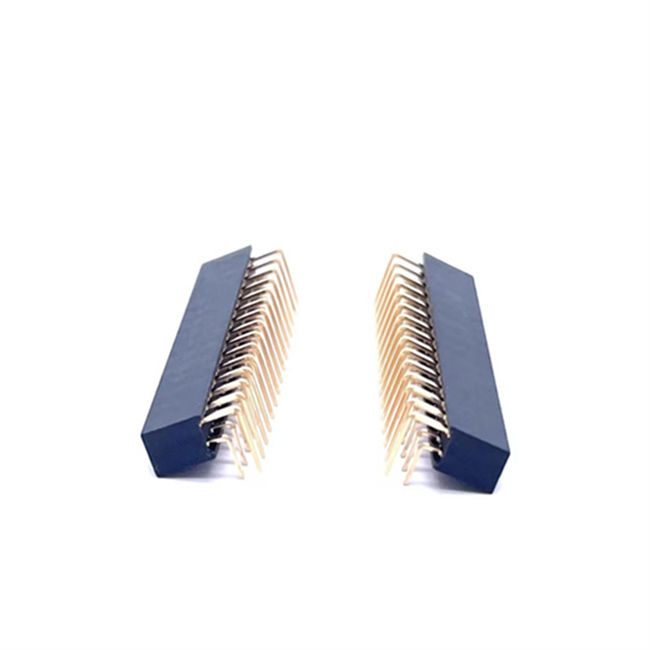

ডাবল সারি 2.0 পিচ ডান-কোণ প্লাগ এইচ 6.35mm মহিলা পিন হেডার সংযোগকারী প্লাস্টিক ব্রাস যোগাযোগ PCB

হাইলাইট

1. মাল্টি-ফর্ম কাস্টমাইজেশনঃ সোজা পিন / ডান-কোণ / এসএমটি সমাপ্তি, কাস্টম প্লাস্টিক আইসোলেটর উচ্চতা উপলব্ধ
2. এসএমটি-প্রস্তুতঃ স্বয়ংক্রিয় পিক-অ্যান্ড-প্লেস সরঞ্জামগুলির জন্য ঐচ্ছিক পিক-অ্যান্ড-প্লেস ক্যাপ
3. উত্পাদন-ভিত্তিক প্যাকেজিংঃ টিউব & টেপ & রোল (টিএন্ডআর) বিকল্পগুলি এসএমটি সমাবেশ লাইনের জন্য
4. নমনীয় পিন সংখ্যাঃ 2-40 অবস্থান, ডাবল সারি
5. RoHS এবং UL94V-0 মেনে চলার আইসোলেটর উপাদান

পণ্যের বর্ণনা

যান্ত্রিক পারফরম্যান্স

পরিবেশ ও সোল্ডারিং

সামঞ্জস্যতা এবং ক্রস-রেফারেন্স

আন্তর্জাতিক ব্র্যান্ডের (মোলেক্স, জেএই, স্যামটেক সমতুল্য সিরিজ) মূলধারার ২.০ মিমি পিচ ডাবল-রো মহিলা হেডার সিরিজের সাথে যান্ত্রিক ও বৈদ্যুতিকভাবে সামঞ্জস্যপূর্ণ।

ইঞ্জিনিয়ারের নোটঃ বিওএম প্রতিস্থাপনের আগে পিচ, পিনের মাত্রা, আইসোলেটরের উচ্চতা এবং পদচিহ্ন যাচাই করুন।বেশিরভাগ শিল্প ও ভোক্তা প্রকল্পের জন্য কার্যকরী সমতুল্য ড্রপ-ইন বিকল্প.

পণ্যের বৈশিষ্ট্য

1. ডাবল-রোড 2.0 মিমি পিচ ডান-কোণ কাঠামো, PCB উল্লম্ব স্থান সংরক্ষণ করতে পাশ-এক্সট্রিপশন রুটিং
2. সুনির্দিষ্টভাবে স্ট্যাম্প করা ব্রোঞ্জের যোগাযোগ, কম প্রতিরোধের সংকেত সংক্রমণের জন্য স্থিতিশীল যোগাযোগ শক্তি
3. উচ্চ-তাপমাত্রা UL94V-0 প্লাস্টিকের হাউজিং, অগ্নিরোধী কঠোর পরিবেশের জন্য PCB সমাবেশ
4. একাধিক যান্ত্রিক বিকল্পঃ সোজা / ডান কোণ / এসএমটি সমাপ্তি, কাস্টম বিচ্ছিন্নকারী উচ্চতা
5. এসএমটি পিক-এন্ড-প্লেস ক্যাপ অপশনাল, সম্পূর্ণ স্বয়ংক্রিয় স্থানান্তর মেশিনে ফিট করে
6. প্রোটোটাইপ এবং ভর উৎপাদন কর্মপ্রবাহের সাথে মেলে একাধিক প্যাকেজিং পছন্দ

পণ্য সুবিধা

• কাস্টম-নমনীয়ঃ আইসোলেটর উচ্চতা, পিন দৈর্ঘ্য এবং প্লাটিংয়ের জন্য কোনও সরঞ্জাম ছাড়াই ছোট পরিবর্তন
• উৎপাদন-বন্ধুত্বপূর্ণঃ টেপ অ্যান্ড রিল আউটপুট এসএমটি লাইনগুলির জন্য ম্যানুয়াল প্রাক-সোর্টিংকে বাদ দেয়
• ব্যয় প্রতিযোগিতামূলক বিকল্পঃ পারফরম্যান্স হ্রাস ছাড়াই ব্যয়বহুল আমদানিকৃত ব্র্যান্ডের অংশগুলি প্রতিস্থাপন করুন
• ধারাবাহিক কোপ্লানারিটিঃ কবরস্থান এবং খারাপ সোল্ডারিং ঝুঁকি হ্রাস করার জন্য এসএমটি সংস্করণের জন্য কঠোর QC
• নমুনা এবং ছোট লটের বৈধতার জন্য সংক্ষিপ্ত নেতৃত্বের সময়

প্রয়োগ

• ইন্ডাস্ট্রিয়াল কন্ট্রোল পিসিবি, পিএলসি পেরিফেরিয়াল ইন্টারফেস
• আইওটি গেটওয়ে, সেন্সর মডিউল বোর্ড-টু-বোর্ড সংযোগ
• এমবেডেড সিস্টেম, ডেভেলপমেন্ট বোর্ড পেরিফেরিয়াল সকেট
• ভোক্তা ইলেকট্রনিক্স, স্মার্ট হোম হার্ডওয়্যার
• পরীক্ষা ও পরিমাপ সরঞ্জাম, প্রদর্শন মডিউল ইন্টারকানেকশন

প্যাকেজিং পদ্ধতি

1. টিউব প্যাকেজিংঃ প্রোটোটাইপ / কম-ভলিউম ব্যাচের জন্য, ম্যানুয়াল সন্নিবেশ বা আধা-স্বয়ংক্রিয় সমাবেশের জন্য। সরাসরি এসএমটি পিক-এন্ড-প্লেস মেশিনে ফিড করতে পারে না।
2. টেপ অ্যান্ড রিল (টিএন্ডআর): ইআইএ-৪৮১ স্ট্যান্ডার্ড ক্যারিয়ার টেপ, অপশনাল পিক-এন্ড-প্লেস ক্যাপ সহ। সরাসরি ভর উৎপাদন লাইনের স্বয়ংক্রিয় এসএমটি স্থানান্তর সরঞ্জামগুলির জন্য ব্যবহারযোগ্য

অনুগ্রহ করে প্যাকেজিংয়ের প্রয়োজনীয়তা উল্লেখ করুন।

লিড টাইম

• নমুনা অর্ডারঃ ৩ কার্যদিবস
• ভর উত্পাদন আদেশঃ পরিমাণ এবং কাস্টমাইজেশন জটিলতা সাপেক্ষে 1-3 সপ্তাহ

কারখানার সার্টিফিকেশন এবং কাস্টম সার্ভিস

• সার্টিফিকেশনঃ ISO9001, RoHS সম্মতি
• নমুনা নীতিঃবিনামূল্যে নমুনা সমর্থিত, দ্রুত নমুনা বিতরণ
• MOQ: স্ট্যান্ডার্ড অংশ MOQ:1000 পিসি; কাস্টমাইজড অংশ সরঞ্জাম প্রয়োজনীয়তা সাপেক্ষে
• কাস্টম সার্ভিসঃ কাস্টম আইসোলেটর উচ্চতা, পিন দৈর্ঘ্য, প্লাটিং, বিশেষ পিন সংখ্যা, বিশেষ হাউজিং রঙ
•


ইঞ্জিনিয়ার নির্বাচন গাইড (ইঞ্জিনিয়ার টিপস)

1. নিশ্চিত করুন পিচ =2.0 মিমি, ডাবল-রো, নিশ্চিত করুন সমকামী পুরুষ হেডার মাত্রা
2. সমাপ্তি প্রকার নির্বাচন করুনঃ ডান-কোণ ((PTH) / সোজা ((PTH) / SMT পৃষ্ঠ-মাউন্ট
3. একটি অ-মানক উচ্চতা প্রয়োজন হলে আইসোলেটরের উচ্চতা নির্ধারণ করুন
4. লেপ নির্বাচনঃ সাধারণ উদ্দেশ্যে টিন; উচ্চ কম্পন / দীর্ঘ জীবনচক্র ডিভাইসের জন্য সোনার ফ্ল্যাশ
5. প্যাকেজিং সিদ্ধান্তঃ
   • প্রোটোটাইপ/ছোট লট → টিউব
   • এসএমটি লাইন → টেপ অ্যান্ড রিল + পিক-এন্ড-প্লেস ক্যাপ সহ ভর উত্পাদন
6. পিসিবি লেআউট মুক্তির আগে নির্বাচিত সমাপ্তি শৈলী PCB পদচিহ্ন ম্যাচ নিশ্চিত করুন

অনুস্মারকঃ চূড়ান্ত নকশা যাচাইয়ের জন্য আমাদের ডেটা শীট এবং পিসিবি পদচিহ্ন ফাইলের জন্য অনুরোধ করুন।
