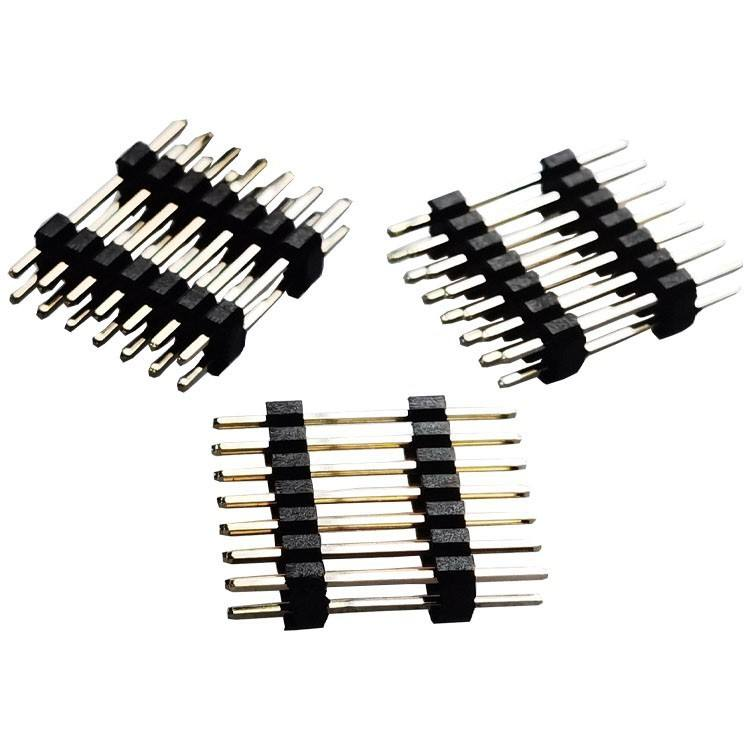

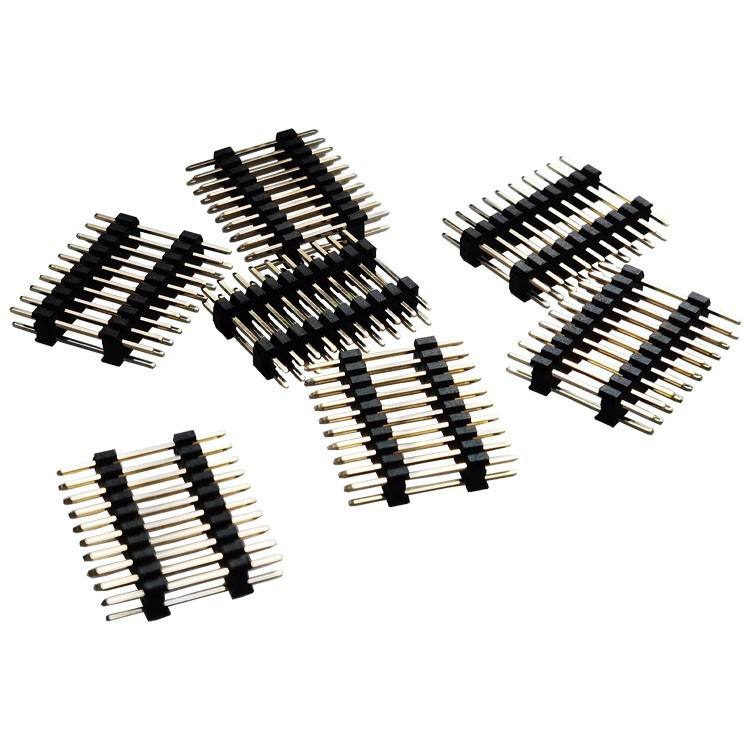

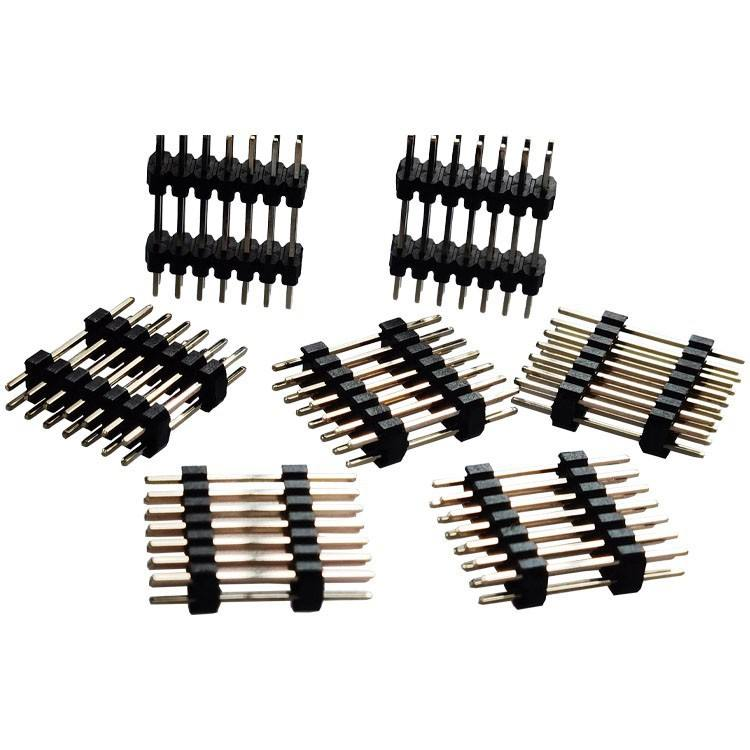

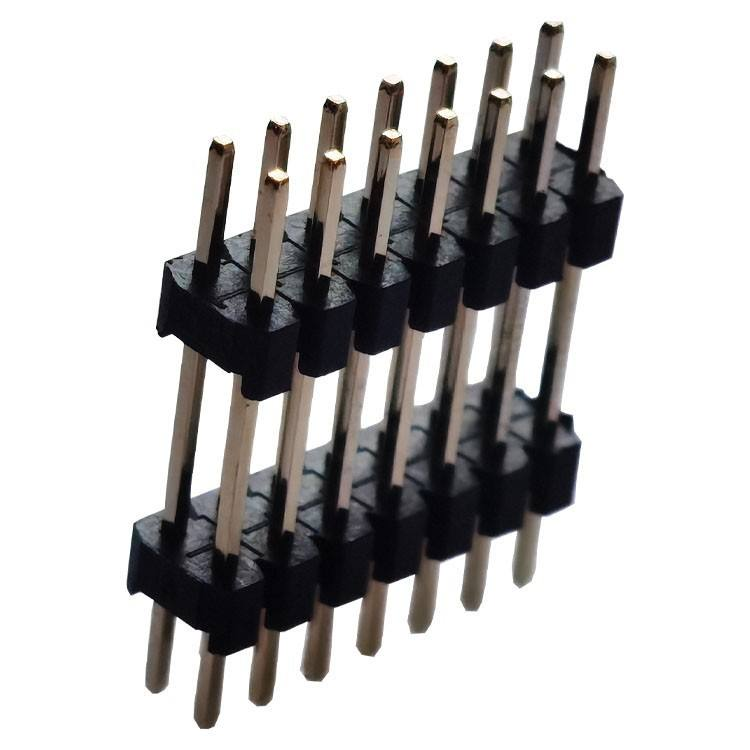

ডাবল রো ২.০মিমি পিচ ফিমেল/মেল হেডার পিন ২-৪০পিন গোল্ড প্লেটেড পিসিবিএ-এর জন্য

ডাবল সারি ২.০ মিমি পিচ মহিলা / পুরুষ হেডার পিনস ২-৪০ পিনস পিসিবিএ জন্য সোনার ধাতুপট্টাবৃত

হাইলাইট

• 2.0 মিমি ডাবল-রো-পিচ, পিন গণনা কনফিগারযোগ্য 2-40P, উভয় পুরুষ এবং মহিলা সংস্করণ পিসিবিএ বোর্ড-টু-বোর্ড আন্তঃসংযোগের জন্য উপলব্ধ
• দীর্ঘমেয়াদী সংকেত স্থিতিশীলতার জন্য নির্বাচনী স্বর্ণযুক্ত যোগাযোগ পয়েন্ট, কম যোগাযোগ প্রতিরোধের, অ্যান্টি-অক্সিডেশন
• PA6T হাই-টেম্প UL94V-0 হাউজিং, ওয়েভ-সোল্ডারিং এবং এসএমটি রিফ্লো প্রসেসিং সমর্থন করে
• কমপ্যাক্ট ফুটপ্রিন্ট বনাম 2.54 মিমি পিচ, ভারসাম্য ঘনত্ব এবং সমাবেশ বন্ধুত্বপূর্ণ
• কঠোর পিচ সহনশীলতা ± 0.05 মিমি, ভাল সমন্বয় সমন্বয়, প্রধান প্রবাহের মিলিং সকেটগুলির সাথে সামঞ্জস্যপূর্ণ

পণ্যের বর্ণনা

সাধারণ যান্ত্রিক পরামিতি

উপাদান ও বৈদ্যুতিক বৈশিষ্ট্য

পরিবেশ ও সোল্ডারিং গাইড

পণ্যের বৈশিষ্ট্য

• ডাবল-রেখা বিন্যাস, পিচ 2.0 মিমি, কনফিগারযোগ্য পিন পরিসীমাঃ 2-40P, পুরুষ হেডার এবং মহিলা হেডার বিনিময়যোগ্য সমন্বয় সেট
• নিকেল বাধা স্তর উপর গোল্ড-প্লেট যোগাযোগ এলাকা, উচ্চ নির্ভরযোগ্যতা সংকেত পাথের জন্য ম্লান প্রতিরোধী
• উচ্চ তাপমাত্রা PA6T আইসোলেটর UL94V-0, স্ট্যান্ডার্ড রিফ্লো সোল্ডারিং তাপ চক্র সহ্য করে
• একাধিক মাউন্টের দিকনির্দেশনাঃ সোজা উল্লম্ব, 90° ডান কোণ দিয়ে গর্ত; অনুরোধের ভিত্তিতে SMT পৃষ্ঠ-মাউন্ট বিকল্প
• সংকীর্ণ পিচ মাত্রিক সহনশীলতা পিসিবিএ ভর উত্পাদনে ধারাবাহিক সমন্বয় নিশ্চিত করে
• স্বয়ংক্রিয় এসএমটি সমাবেশ লাইনের জন্য টিউব প্যাকেজিং বা টেপ-এন্ড-রোলের মধ্যে উপলব্ধ
• কাস্টম পিন দৈর্ঘ্য, প্লাটিং বেধ এবং প্লাস্টিকের উচ্চতা প্রকল্প-নির্দিষ্ট পিসিবিএ বিন্যাসের জন্য সমর্থিত

পণ্য সুবিধা

1. স্পেস-সঞ্চয় ঘনত্ব: ২.০ মিমি পিচ স্ট্যান্ডার্ড ২.৫৪ মিমি হেডারের তুলনায় পিসিবি পদচিহ্ন হ্রাস করে, সমাবেশের সম্ভাব্যতা ত্যাগ না করে কমপ্যাক্ট পিসিবিএ বিন্যাসের জন্য আদর্শ
2. স্বর্ণের ধাতুপট্টাবৃত যোগাযোগ নির্ভরযোগ্যতা: নিকেল বাধা বেস ধাতু ছড়িয়ে দেয়; সোনার পৃষ্ঠ অক্সিডেশন প্রতিরোধ করে, দীর্ঘ সেবা জীবন বা ঘন ঘন প্লাগ ইন প্রয়োজন ডিভাইসের জন্য উপযুক্ত
3. প্রক্রিয়া-বন্ধুত্বপূর্ণ উপাদান: PA6T উচ্চ-তাপমাত্রা হাউজিং রিফ্লো / ওয়েভ সোল্ডারিংয়ের সময় warpage প্রতিরোধ করে, ভর উত্পাদনে কম পিসিবিএ প্রত্যাখ্যান হার
4. বিস্তৃত কনফিগারযোগ্যতা: নমনীয় পিন সংখ্যা 2-40P, একাধিক মাউন্ট ফর্ম, কাস্টম পিন দৈর্ঘ্য & আপনার PCB পদচিহ্ন মেলে plating বেধ
5. খরচ-কার্যকারিতা ভারসাম্য: বহুমুখী সাধারণ-উদ্দেশ্য বোর্ড-টু-বোর্ড সংযোগকারী, স্ট্যান্ডার্ড অংশগুলির জন্য সংক্ষিপ্ত নেতৃত্বের সময়, OEM প্রকল্পগুলির জন্য প্রতিযোগিতামূলক MOQ

প্রয়োগ

• শিল্প নিয়ন্ত্রণঃ পিএলসি মডিউল, সেন্সর ইন্টারফেস বোর্ড, শিল্প গেটওয়ে পিসিবিএ
• এমবেডেড ইলেকট্রনিক্স: একক-বোর্ড কম্পিউটার, পেরিফেরিয়াল মডিউল ইন্টারকানেকশন
• ভোক্তা ইলেকট্রনিক্সঃ স্মার্ট হোম হার্ডওয়্যার, আইওটি টার্মিনাল প্রধান-সাব-বোর্ড সংযোগ
• পরীক্ষা ও পরিমাপ সরঞ্জামঃ পরীক্ষার ফিক্সচার অভ্যন্তরীণ সংকেত লিঙ্ক
• অটোমোবাইল সহায়ক ইলেকট্রনিক্স, চিকিৎসা সহায়ক নিয়ন্ত্রণ বোর্ড (শুধুমাত্র সংকেত স্তরের সার্কিট)

কাস্টমাইজেশন অপশন

1. পিনের সংখ্যা নিশ্চিত করুনঃ আপনার সংকেত এবং পাওয়ার চ্যানেলের সংখ্যা অনুযায়ী 2-40P নির্বাচন করুন; পুরুষ এবং মহিলা হেডারগুলি সঙ্গমের সময় অবস্থান গণনা করতে হবে
2. মাউন্ট স্টাইল নির্ধারণ করুনঃ উল্লম্ব স্ট্যাকিংয়ের জন্য সোজা উল্লম্ব; সমান্তরাল পিসিবি-টু-পিসিবি সংযোগের জন্য 90° ডান কোণ; উচ্চ ঘনত্বের পৃষ্ঠ-মাউন্ট বিন্যাসের জন্য এসএমটি
3. প্লাটিং নির্দিষ্ট করুনঃ দীর্ঘ জীবন / উচ্চ নির্ভরযোগ্যতার সরঞ্জামগুলির জন্য সোনার প্লাটিং নির্বাচন করুন; ব্যয়-সংবেদনশীল স্ট্যাটিক সংযোগ প্রকল্পগুলির জন্য টিন-প্লেটেড বিকল্প উপলব্ধ
4. লোডিংয়ের অবস্থা পরীক্ষা করুনঃ হাউজিং বিকৃতি রোধ করার জন্য রিফ্লো পিক তাপমাত্রা ≤260 °C /10 সেকেন্ড নিশ্চিত করুন
5. PCB প্যাড পদচিহ্ন যাচাই করুনঃ PCB মুক্তির আগে সরবরাহকারী প্রস্তাবিত পদচিহ্ন মেলে; আপনি কাস্টম পিন দৈর্ঘ্য বা প্লাস্টিক উচ্চতা প্রয়োজন হলে আমাদের অবহিত করুন
6. প্যাকেজিং নির্বাচনঃ স্বয়ংক্রিয়ভাবে সন্নিবেশ SMT জন্য টেপ-এবং-রোল চয়ন; ম্যানুয়াল সমাবেশ জন্য টিউব প্যাকিং

ধাপ কাস্টম প্রক্রিয়া

1. প্রয়োজনীয়তা সংগ্রহ → ২. প্রযুক্তিগত মূল্যায়ন ও উদ্ধৃতি → ৩. থ্রিডি অঙ্কন পর্যালোচনা ও নিশ্চিতকরণ → ৪. ছাঁচ / টুলিং এবং প্রোটোটাইপ → ৫. নমুনা পরীক্ষা (যোগাযোগ আর, ধরে রাখা, রিফ্লো) এবং অনুমোদন → ৬।ব্যাপক উৎপাদন → ৭চূড়ান্ত কুইন্টাল কন্ট্রোল ও চালান।

আমাদের সেবা

নমুনা প্রাপ্যতা ও নীতি

নমুনা তাদের অনুরোধে বিনামূল্যে আমাদের গ্রাহকদের পাঠানো হয়, যতক্ষণ না তারা মালবাহী জন্য টাকা দিতে ইচ্ছুক, অথবা আমরা আমাদের পক্ষ থেকে কিছু পুরানো গ্রাহকদের জন্য মালবাহী দিতে পারেন, সেইসাথে,অথবা গ্রাহক ফ্রেইট অগ্রিম পরিশোধ করতে পারেন, এবং আমরা আমাদের কুরিয়ারের সাথে নমুনা পাঠাতে পারি।

গ্যারান্টি/গ্যারান্টি/শর্তাবলী

আমরা পণ্যের গুণমানের গ্যারান্টি প্রদান করি।
১৫ দিনের দ্রুত ডেলিভারি নিশ্চিত।
পেমেন্টের শর্তাবলীতে টি / টি অন্তর্ভুক্ত রয়েছে, তবে এটি আলোচনার সাপেক্ষে, যেমন এল / সি, পেপাল, ওয়েস্টার্ন ইউনিয়ন এবং আরও অনেক কিছু।

বিক্রয়োত্তর সেবা

আমরা আমাদের অফিস এবং প্রধান কার্যালয় নেটওয়ার্কের মাধ্যমে চমৎকার সেবা প্রদান করি।
অনুগ্রহ করে আমাদের বিপণন বিক্রয় বিভাগের সাথে ফোন বা ই-মেইলের মাধ্যমে যোগাযোগ করুন, অথবা যদি সুবিধাজনক হয়, আমাদের অফিসে যান।
বন্ধুত্বপূর্ণ পরিষেবা ছাড়াও, আমরা সবচেয়ে প্রতিযোগিতামূলক মূল্য এবং নমনীয় সময়সূচী অফার করি।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন: আপনার MOQ কত?

উত্তরঃ আমাদের এমওকিউ সাধারণত 1000 পিসিতে আসে, তবে আমরা পরীক্ষার জন্য ছোট অর্ডার পরিমাণ গ্রহণ করি।

প্রশ্ন: আমি কি আপনার কারখানা পরিদর্শন করতে পারি?

উত্তরঃ আমাদের কারখানা পরিদর্শন করতে স্বাগতম, এবং আমরা আপনাকে আমাদের পেশাদার উত্পাদন প্রক্রিয়া দেখাব, এবং আশা করি আমরা আপনার সাথে দীর্ঘমেয়াদী সহযোগিতা করতে পারি।

প্রঃ আপনার নমুনা সময় কত? আপনার ডেলিভারি সময় কত?

উত্তরঃ নমুনার জন্য 7 দিন এবং ভর উত্পাদনের জন্য 15-20 দিন। এটি পরিমাণের উপর নির্ভর করে।

প্রশ্ন: আমি কিভাবে আমার পণ্য পরিদর্শন করব?

উত্তরঃ আপনি কারখানা পরিদর্শন করে বা তৃতীয় পক্ষকে পরিদর্শন করতে বা ছবি পরিদর্শন করে পরিদর্শন করতে পারেন।

প্রশ্ন: আমার দেশে পাঠাতে কত খরচ হয়?

উত্তর: আপনার মোট ওজনের উপর ভিত্তি করে মালবাহী সংস্থা মালবাহী সরবরাহ করবে।

প্রশ্ন: আপনি আমার অর্ডার পাঠিয়েছেন কিনা তা আমি কিভাবে জানব?

উত্তরঃ ট্র্যাকিং নম্বর ((ডিএইচএল, ইউপিএস, ফেডেক্স, টিএনটি, ইএমএস ইত্যাদি), এয়ার ওয়েবিল, বা সমুদ্রের মাধ্যমে বি / এল আপনার পণ্যগুলি প্রেরণের সাথে সাথেই আপনাকে পাঠানো হবে। আমরা ডেলিভারি অনুসরণ করি এবং আপনাকে অবহিত রাখি।সহায়ক পরে সেবা প্রদান করা হয়আপনি যা বিক্রি করেন আমরা তা সমর্থন করি।

প্রশ্নঃ আমি কি ব্যক্তিগতকৃত/কাস্টমাইজড পণ্য তৈরি করতে পারি?

 উঃ অবশ্যই, আপনার অঙ্কন বা নমুনা আমাদের পাঠান।
