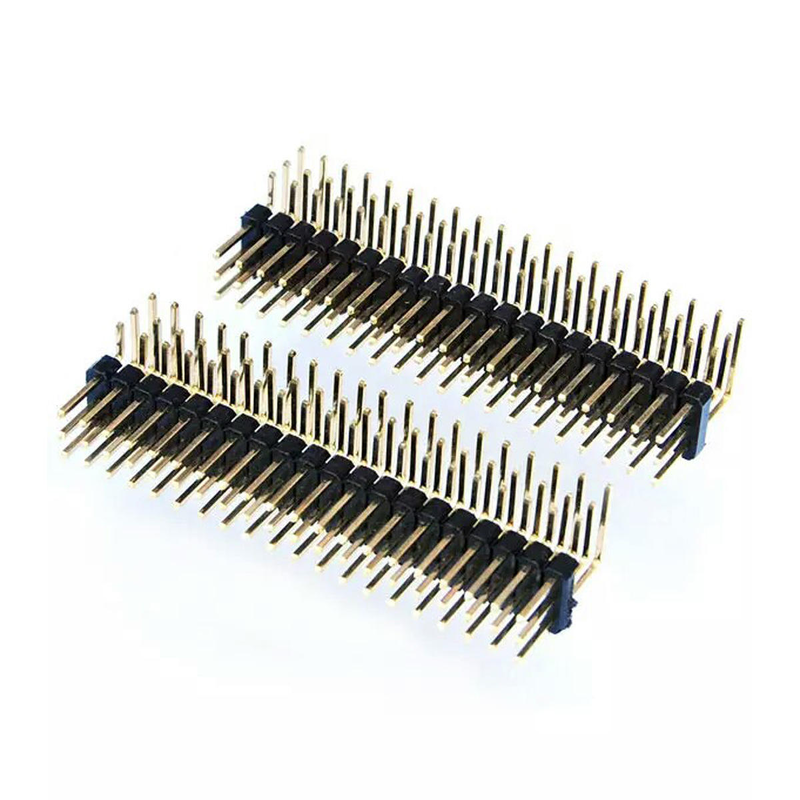

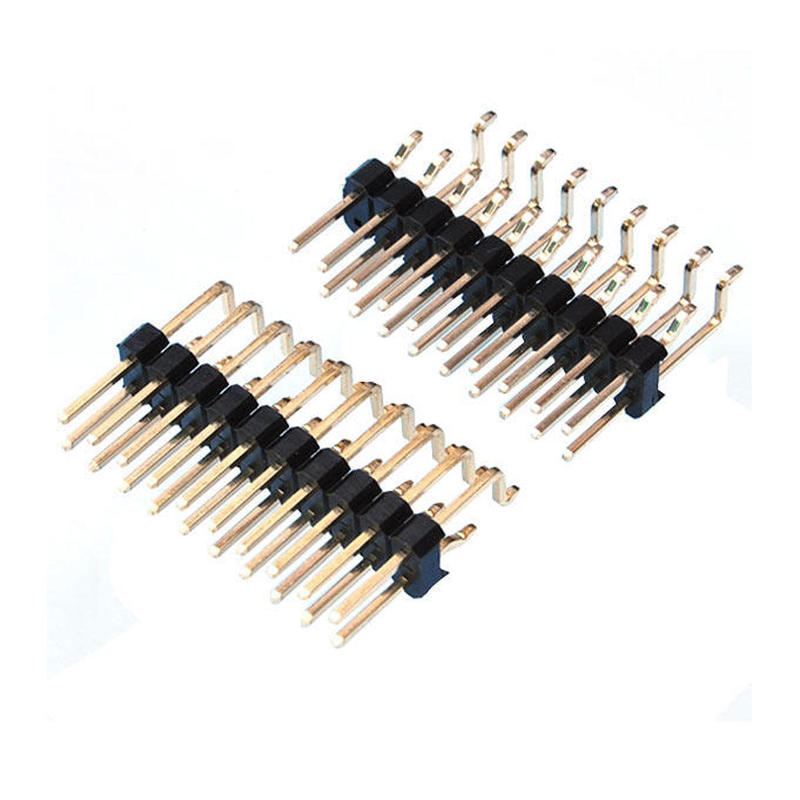

পিসিবি পিন হেডার ১.০মিমি ডুয়াল রো বেন্ট পিন এসএমটি ১৮০ ডিগ্রি ৯০ ডিগ্রি পিবিটি উপাদান ফসফর ব্রোঞ্জ কন্টাক্ট পিনের দৈর্ঘ্য কাস্টমাইজযোগ্য
হাইলাইট
- ১.০মিমি ফাইন-পিচ ডুয়াল-রো এসএমটি বেন্ট-পিন, সমর্থন করে৯০° ডান-কোণ ও ১৮০° ফ্ল্যাট এসএমটি টার্মিনেশননমনীয় পিসিবি লেআউটের জন্য
- ফসফর-ব্রোঞ্জ কন্টাক্ট বিম, স্থিতিশীল স্প্রিং পারফরম্যান্স, দীর্ঘমেয়াদী সংযোগের জন্য অ্যান্টি-ফ্যাটিগ
- পিবিটি ইউএল৯৪ভি-০ ইনসুলেটর, চমৎকার রিফ্লো হিট রেজিস্ট্যান্স, মাস এসএমটি রিফ্লো অ্যাসেম্বলির জন্য উপযুক্ত
- সম্পূর্ণ কাস্টমাইজযোগ্য: পিনের দৈর্ঘ্য, পিনের সংখ্যা, প্লেটিং ফিনিশ, টেপ-এবং-রিল প্যাকেজিং উপলব্ধ
- এসএমটি পিক-এন্ড-প্লেসের জন্য কঠোর কপ্ল্যানারিটি নিয়ন্ত্রণ, উচ্চ-ভলিউম উৎপাদনের জন্য কম অ্যাসেম্বলি ত্রুটির হার
পণ্যের বিবরণ
সাধারণ যান্ত্রিক প্যারামিটার
| আইটেম |
স্পেসিফিকেশন |
| পিচ |
১.০মিমি |
| রো |
ডুয়াল রো |
| টার্মিনেশন স্টাইল |
এসএমটি বেন্ট-পিন: ৯০° ডান-কোণ / ১৮০° ফ্ল্যাট |
| পিন সংখ্যা |
২×২পি ~ ২×৫০পি (কাস্টমাইজযোগ্য) |
| কন্টাক্ট উপাদান |
ফসফর ব্রোঞ্জ |
| ইনসুলেটর উপাদান |
পিবিটি, ইউএল৯৪ভি-০ |
| পিনের দৈর্ঘ্য |
কাস্টমাইজযোগ্য (সংযোগের দৈর্ঘ্য ও সোল্ডার টেইল দৈর্ঘ্য) |
| সংযোগ চক্র |
ন্যূনতম ৫০০ চক্র |
| প্যাকেজিং |
টেপ-এন্ড-রিল / টিউব / বাল্ক |
উপাদান ও বৈদ্যুতিক বৈশিষ্ট্য
| আইটেম |
স্পেসিফিকেশন |
| কন্টাক্ট প্লেটিং |
টিন ওভার নিকেল; ঐচ্ছিক গোল্ড ফ্ল্যাশ / সিলেক্টিভ গোল্ড প্লেটিং |
| রেটেড কারেন্ট |
০.৭৫এ প্রতি কন্টাক্ট |
| রেটেড ভোল্টেজ |
এসি ২৫০ভি |
| সর্বোচ্চ কন্টাক্ট রেজিস্ট্যান্স |
≤২০মিঃও |
| ন্যূনতম ইনসুলেশন রেজিস্ট্যান্স |
≥১০০০মিঃও |
| উইথস্ট্যান্ডিং ভোল্টেজ |
এসি ৫০০ভি, ১ মিনিট |
| অপারেটিং তাপমাত্রা পরিসীমা |
-৪০°সে ~ +১০৫°সে |
পরিবেশ ও সোল্ডারিং গাইড
| আইটেম |
স্পেসিফিকেশন |
| রিফ্লো সোল্ডারিং প্রোফাইল |
সর্বোচ্চ ২৬০°সে, ৩-৫সেকেন্ডের জন্য, জেইডিইসি জে-এসটিডি-০২০ অনুসরণ করুন |
| হ্যান্ড সোল্ডারিং |
৩৫০°সে সর্বোচ্চ, প্রতি পিনের জন্য ≤৩সেকেন্ড |
| স্টোরেজ শর্ত |
তাপমাত্রা: -১০°সে ~ +৪০°সে; আর্দ্রতা: ৩০-৭০% আরএইচ |
| কমপ্লায়েন্স |
রোহস, রিচ |
পণ্যের বৈশিষ্ট্য
- ডুয়াল-রো ১.০মিমি ফাইন পিচ, উচ্চ-ঘনত্বের লেআউটের জন্য পিসিবি ফুটপ্রিন্ট বাঁচায়
- দুটি বেন্ট-পিন স্টাইল: ৯০° ডান-কোণ / ১৮০° ফ্ল্যাট এসএমটি, বিভিন্ন পিসিবি প্রান্তের লেআউট প্রয়োজনীয়তা পূরণ করে
- ফসফর-ব্রোঞ্জ কন্টাক্ট: উন্নত স্থিতিস্থাপকতা, কম্পন ও তাপমাত্রা চক্রের অধীনে স্ট্রেস রিলাক্সেশন প্রতিরোধ করে
- পিবিটি ইউএল৯৪ভি-০ থার্মোপ্লাস্টিক হাউজিং, স্ট্যান্ডার্ড এসএমটি রিফ্লো সোল্ডারিং তাপমাত্রা সহ্য করে
- এসএমটি টার্মিনালের জন্য কঠোর কপ্ল্যানারিটি, স্বয়ংক্রিয় পিক-এন্ড-প্লেস সরঞ্জামের সাথে সামঞ্জস্যপূর্ণ
- নমনীয় কাস্টমাইজেশন: পিনের দৈর্ঘ্য, পিন সংখ্যা, টিন/গোল্ড প্লেটিং, টেপ-এন্ড-রিল / টিউব প্যাকিং বিকল্প
- রোহস ও রিচ কমপ্লায়েন্ট, বিশ্বব্যাপী ইলেকট্রনিক পরিবেশগত প্রয়োজনীয়তা পূরণ করে
পণ্যের সুবিধা
- লেআউট নমনীয়তা: ডুয়াল-অপশন ৯০° /১৮০° বেন্ট এসএমটি পিন, স্থান-সীমিত প্রান্ত-বোর্ডের সংযোগের চ্যালেঞ্জ সমাধান করে, থ্রু-হোল ড্রিলিং খরচ এড়িয়ে যায়
- কন্টাক্ট নির্ভরযোগ্যতা: সাধারণ ব্রাসের পরিবর্তে ফসফর ব্রোঞ্জ কন্টাক্ট, শিল্প-গ্রেডের ডিভাইসের জন্য কম্পনের অধীনে স্প্রিং ফ্যাটিগের ঝুঁকি কম
- মাস-প্রোডাকশন বান্ধব: টাইট এসএমটি কপ্ল্যানারিটি নিয়ন্ত্রণ, স্বয়ংক্রিয় পিক-এন্ড-প্লেস ও রিফ্লোর সাথে মানিয়ে নেয়, উচ্চ-ভলিউম উৎপাদনে সোল্ডারিং ত্রুটি কমায়
- খরচ-কার্যকর কাস্টমাইজেশন: পিনের দৈর্ঘ্য, পিনের পরিমাণ এবং প্লেটিং বিওএম প্রয়োজনীয়তা অনুযায়ী সামঞ্জস্য করুন, পিসিবি ফুটপ্রিন্ট পুনরায় ডিজাইন করার প্রয়োজন নেই
- তাপীয় স্থিতিশীলতা: পিবিটি হাউজিং রিফ্লোর সময় মাত্রিক স্থিতিশীলতা বজায় রাখে, সস্তা প্লাস্টিকের হাউজিংয়ের তুলনায় বিকৃতি বা ফোলাভাব নেই
অ্যাপ্লিকেশন
- শিল্প নিয়ন্ত্রণ মডিউল ও সেন্সর পিসিবিএ
- আইওটি স্মার্ট ডিভাইস, পরিধানযোগ্য ইলেকট্রনিক্স
- মেডিকেল কমপ্যাক্ট সার্কিট অ্যাসেম্বলি
- অটোমোটিভ অভ্যন্তরীণ ইলেকট্রনিক সহায়ক ইউনিট
- পোর্টেবল ইন্সট্রুমেন্টেশন, পরীক্ষা-ও-পরিমাপ সরঞ্জাম
- যোগাযোগ পেরিফেরাল বোর্ড, এমবেডেড সিস্টেম মডিউল
কাস্টমাইজেশন বিকল্প
- বেন্ট-পিন টাইপ নিশ্চিত করুন: নির্বাচন করুন৯০° ডান-কোণ অনুভূমিক সাইড-বোর্ডের সংযোগের জন্য; নির্বাচন করুন১৮০° ফ্ল্যাট এসএমটিনিম্ন-প্রোফাইল সারফেস মাউন্টিংয়ের জন্য। ভুল কোণ পিসিবি লেআউট অমিল ঘটায়।
- নির্দিষ্ট পিন সংখ্যা নির্ধারণ করুন: ডুয়াল-রো = ২ × এন পজিশন; অনুসন্ধানের সময় মোট পজিশন উল্লেখ করুন।
- পিন-দৈর্ঘ্য মাত্রা নিশ্চিত করুন: সংযোগের পিনের দৈর্ঘ্য এবং এসএমটি সোল্ডার-টেইল দৈর্ঘ্য উভয়ই কাস্টমাইজযোগ্য; উপলব্ধ থাকলে ড্রয়িং রেফারেন্স প্রদান করুন।
- প্লেটিং নির্বাচন করুন: কম-সংযোগ-চক্রের ভোক্তা পণ্যের জন্য টিন প্লেটিং; জারণ রোধ করার জন্য উচ্চ-কম্পন, আর্দ্র শিল্প পরিবেশের জন্য গোল্ড প্লেটিং।
- ম্যাচিং পার্ট মিলান: সংশ্লিষ্ট ১.০মিমি পিচ ডুয়াল-রো ফিমেল হেডারের সাথে জোড়া লাগান; চূড়ান্ত বিওএম লক-ইন করার আগে ম্যাচিং মাত্রা যাচাই করুন।
- এসএমটি উৎপাদনের জন্য: স্বয়ংক্রিয় মাউন্টিংয়ের জন্য টেপ-এন্ড-রিল প্যাকেজিং ব্যবহার করুন; প্রোটোটাইপ / ছোট ব্যাচ পরীক্ষার জন্য টিউব প্যাকিং।
ধাপ কাস্টম প্রক্রিয়া
-
প্রয়োজনীয়তা সংগ্রহ → ২. প্রযুক্তিগত মূল্যায়ন ও উদ্ধৃতি → ৩. ৩ডি ড্রয়িং পর্যালোচনা ও নিশ্চিতকরণ → ৪. ছাঁচ / টুলিং ও প্রোটোটাইপ → ৫. নমুনা পরীক্ষা (যোগাযোগ আর, রিটেনশন, রিফ্লো) ও অনুমোদন → ৬. গণ উৎপাদন → ৭. চূড়ান্ত কিউসি ও চালান।
আমাদের পরিষেবা
নমুনা প্রাপ্যতা ও নীতি
নমুনাগুলি আমাদের গ্রাহকদের অনুরোধে বিনামূল্যে পাঠানো হবে, যতক্ষণ তারা মালবাহী বহন করতে ইচ্ছুক থাকে, অথবা আমরা কিছু পুরানো গ্রাহকদের জন্য মালবাহী বহন করতে পারি, অথবা গ্রাহক অগ্রিম মালবাহী পরিশোধ করতে পারে, এবং আমরা আমাদের কুরিয়ারের সাথে নমুনা পাঠাতে পারি।
গ্যারান্টি/ওয়ারেন্টি/শর্তাবলী
আমরা পণ্যের গুণমানের গ্যারান্টি প্রদান করি।
১৫ দিনের দ্রুত ডেলিভারি নিশ্চিত করা হয়।
পেমেন্টের শর্তাবলীর মধ্যে টি/টি অন্তর্ভুক্ত, তবে এটি আলোচনা সাপেক্ষ, যেমন এল/সি, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন, এবং আরও অনেক কিছু।
বিক্রয়োত্তর সেবা
আমাদের অফিস এবং প্রধান অফিসের নেটওয়ার্কের মাধ্যমে চমৎকার পরিষেবা প্রদান করা হয়।
অনুগ্রহ করে আমাদের বিপণন বিক্রয় বিভাগের সাথে ফোন বা ই-মেলের মাধ্যমে যোগাযোগ করুন, অথবা সুবিধাজনক হলে আমাদের অফিস পরিদর্শন করুন।
বন্ধুত্বপূর্ণ পরিষেবা ছাড়াও, আমরা সবচেয়ে প্রতিযোগিতামূলক মূল্য এবং নমনীয় সময়সূচী অফার করি।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন: আপনার এমওকিউ কি?
উত্তর: আমাদের এমওকিউ সাধারণত ১০০০ পিস হয়, তবে আমরা পরীক্ষার জন্য ছোট অর্ডারের পরিমাণ গ্রহণ করি।
প্রশ্ন: আমি কি আপনার কারখানা পরিদর্শন করতে পারি?
উত্তর: আমাদের কারখানা পরিদর্শনে আপনাকে স্বাগতম, এবং আমরা আপনাকে আমাদের পেশাদার উৎপাদন প্রক্রিয়া দেখাব, এবং আশা করি আমরা আপনার সাথে দীর্ঘমেয়াদী সহযোগিতা করতে পারব।
প্রশ্ন: আপনার নমুনা সময় কত? আপনার ডেলিভারি সময় কত?
উত্তর: নমুনার জন্য ৭ দিন, এবং গণ উৎপাদনের জন্য ১৫-২০ দিন। এটি পরিমাণের উপর নির্ভর করে।
প্রশ্ন: আমি কিভাবে আমার পণ্য পরিদর্শন করব?
উত্তর: আপনি কারখানা পরিদর্শন করে, অথবা তৃতীয় পক্ষকে পরিদর্শন করতে বলে, অথবা ছবি পরিদর্শনের মাধ্যমে পরিদর্শন করতে পারেন।
প্রশ্ন: আমার দেশে শিপিং করতে কত খরচ হবে?
উত্তর: মালবাহী কোম্পানি আপনার মোট ওজন এবং সিবিএমের উপর ভিত্তি করে মালবাহী নির্ধারণ করবে।
প্রশ্ন: আমি কিভাবে জানব যে আপনি আমার অর্ডার পাঠিয়েছেন?
উত্তর: ট্র্যাকিং নম্বর (ডিএইচএল, ইউপিএস, ফেডেক্স, টিএনটি, ইএমএস, ইত্যাদি), এয়ার ওয়েবিল, বা সমুদ্রপথে বি/এল আপনার পণ্য পাঠানো হওয়ার সাথে সাথে আপনাকে পাঠানো হবে। আমরা ডেলিভারি অনুসরণ করি এবং আপনাকে অবহিত রাখি। সহায়ক বিক্রয়োত্তর পরিষেবা প্রদান করা হয়। আমরা যা বিক্রি করি তা সমর্থন করি।
প্রশ্ন: আমি কি ব্যক্তিগতকৃত/কাস্টমাইজড পণ্য তৈরি করতে পারি?
উত্তর: অবশ্যই, শুধু আপনার ড্রয়িং বা নমুনা আমাদের পাঠান।
