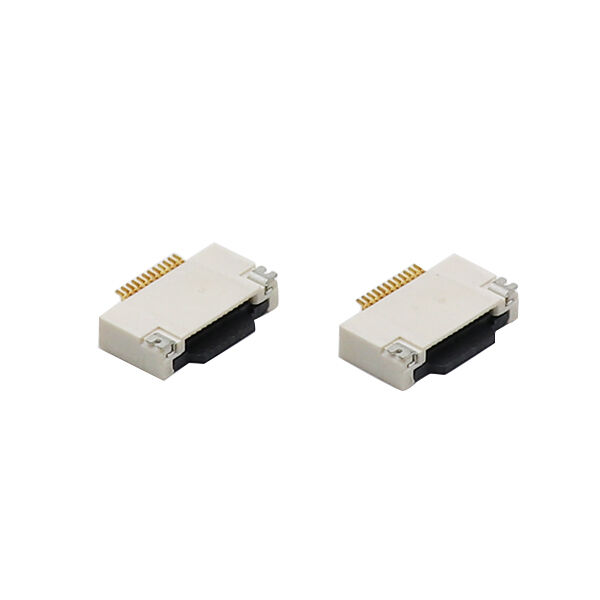

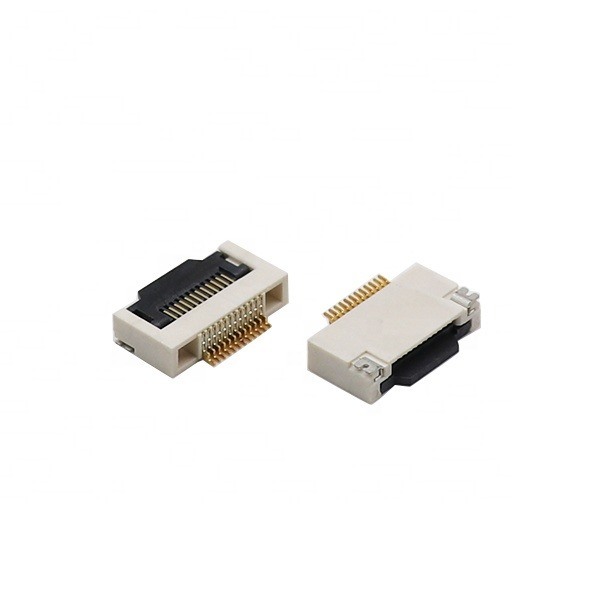

০.৫মিমি H২.৫৫ HRS ৬০V AC/DC ইন্ডাস্ট্রিয়াল FPC কানেক্টর
এই ০.৫মিমি পিচ FPC কানেক্টরে একটি ২.৫৫মিমি লো-প্রোফাইল হাইট ডিজাইন রয়েছে, যা একটি রাইট-অ্যাঙ্গেল SMT কনফিগারেশন এবং একটি ফ্রন্ট ফ্লিপ লকিং মেকানিজম এর সাথে মিলিত। ফ্লেক্সিবল ফ্ল্যাট কেবলের জন্য একটি স্থিতিশীল বৈদ্যুতিক সংযোগ নিশ্চিত করার সময় PCB লেআউট স্পেস অপ্টিমাইজ করার জন্য বটম কন্টাক্ট স্ট্রাকচারটি ডিজাইন করা হয়েছে।
এটি LCD মডিউল, ইন্ডাস্ট্রিয়াল কন্ট্রোল সিস্টেম, কনজিউমার ইলেকট্রনিক্স এবং হাই-ডেনসিটি FPC ইন্টারকানেকশন প্রয়োজন এমন এমবেডেড ডিভাইসগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
বিবরণ
এই FPC/FFC কানেক্টর সিরিজটি GPS এবং অটোমোবাইল ব্যবহারের জন্য AV সরঞ্জাম বা শিল্প এবং/অথবা চিকিৎসা ব্যবহারের জন্য ইলেকট্রনিক্সের মতো অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে, যার জন্য কম্পন প্রতিরোধের প্রয়োজন। এই পণ্যগুলি ০.৫মিমি পিচ, বটম কন্টাক্ট, রাইট-অ্যাঙ্গেল, SMT, ZIF কানেক্টর ফ্রন্ট লকিং সহ। তাদের কাঠামো FPC/FFC গুলিকে বিচ্ছিন্ন হওয়া বা তির্যকভাবে প্রবেশ করা থেকে প্রতিরোধ করে। আমরা ১মিমি পিচ টাইপও অফার করি।পিচ
| ০.৫মিমি |
উচ্চতা |
| ২.৫৫মিমি |
৮-১০-১২-২০-২৪-৩০-৪০-৫০-৬০-৬৮ পিন |
উপলভ্যমাউন্টিং টাইপ |
| SMT/ZIF |
কন্টাক্ট লোকেশন |
| বটম কন্টাক্ট |
টাইপ |
| ফ্রন্ট লক |
কারেন্ট রেটিং |
| ০.৫A/পিন সর্বোচ্চ |
ভোল্টেজ রেটিং |
| ৫০V AC/DC সর্বোচ্চ |
সহ্যকারী |
| ভোল্টেজ২৫০V AC, ১ মিনিটকভার উপাদান |
LCP UL94V-0 কালো |
| হাউজিং |
LCP UL94V-0 ন্যাচারাল |
| টার্মিনাল/কন্টাক্ট |
কপার অ্যালয় |
| প্লেটিংগোল্ড-প্লেটিং |
অপারেশন তাপমাত্রা |
| -৪০°C থেকে +৮৫°C |
লিড টাইম |
| ৭-১০ কার্যদিবস |
০.৫মিমি হাই-ডেনসিটি পিচ ডিজাইন |
| ০.৫মিমি ফাইন-পিচ লেআউট সীমিত PCB স্পেসে একাধিক সিগন্যাল চ্যানেল সমর্থন করে, যা এটিকে কম্প্যাক্ট এবং হালকা ওজনের ইলেকট্রনিক ডিভাইসের জন্য উপযুক্ত করে তোলে। |
২.৫৫মিমি লো প্রোফাইল স্ট্রাকচার |
২.৫৫মিমি উচ্চতা উল্লম্ব স্ট্যাকিং সীমাবদ্ধতা হ্রাস করে, যা আল্ট্রা-থিন ডিসপ্লে মডিউল এবং কম্প্যাক্ট PCB আর্কিটেকচারের জন্য আদর্শ।
রাইট-অ্যাঙ্গেল SMT কনফিগারেশন
অনুভূমিক মাউন্টিং ডিজাইন রাউটিং নমনীয়তা উন্নত করে এবং FPC কেবলের উপর যান্ত্রিক চাপ হ্রাস করে।
ফ্রন্ট ফ্লিপ লকিং মেকানিজম
ফ্রন্ট ফ্লিপ স্ট্রাকচার নিরাপদ কেবল সন্নিবেশ এবং স্থিতিশীল যান্ত্রিক লকিং নিশ্চিত করে, অ্যাসেম্বলি সামঞ্জস্য উন্নত করে।
বটম কন্টাক্ট ডিজাইন
বটম কন্টাক্ট আর্কিটেকচার PCB রাউটিং স্পেস অপ্টিমাইজ করতে সাহায্য করে এবং টপ-সাইড কম্পোনেন্ট থেকে হস্তক্ষেপ কমিয়ে দেয়।
সাধারণ অ্যাপ্লিকেশন
LCD / OLED ডিসপ্লে মডিউল
কনজিউমার ইলেকট্রনিক্স (ট্যাবলেট, ক্যামেরা, স্মার্ট ডিভাইস)
ইন্ডাস্ট্রিয়াল কন্ট্রোল সিস্টেম
এশিয়া অস্ট্রেলিয়া
পূর্ব ইউরোপ মধ্যপ্রাচ্য/আফ্রিকা
উত্তর আমেরিকা পশ্চিম ইউরোপ
- মধ্য/দক্ষিণ আমেরিকা
- প্যাকেজিং ও শিপমেন্ট
- FOB পোর্ট: শেনজেন
- লিড টাইম: ৭ কার্যদিবস
প্যাকেজিং: কার্টনে রিল
পেমেন্ট
পেমেন্ট পদ্ধতি: অ্যাডভান্স টিটি, টি/টি, এল/সি, পেপ্যাল, ইত্যাদি;
ডেলিভারি বিবরণ: অর্ডার নিশ্চিত হওয়ার ৭-১০ কার্যদিবস পর
প্রাথমিক প্রতিযোগিতামূলক সুবিধা
ছোট অর্ডার গৃহীত
কারখানা সরাসরি রপ্তানি
প্রিসিশন কানেক্টরের প্রস্তুতকারক হিসাবে ২০ বছরের পেশাদার উৎপাদন অভিজ্ঞতা সহ
- বিনামূল্যে নমুনা উপলব্ধ
- দ্রুত ডেলিভারি
- সবুজ পণ্য
- শক্তিশালী গবেষণা ও উন্নয়ন দল
- অভিজ্ঞ কর্মী
- ISO9001, ROHS
