Name: 40 পিন FPC সংযোগকারী 0.5 মিমি পিচ H2.0/2.5/3.0mm SMT ফ্ল্যাট ফ্লেক্স কেবল সংযোগকারী
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: FPC**-T1T1-00**-C
Price: 4.01 USD
Availability: InStock

বাড়ি > পণ্য > FFC FPC সংযোগকারী >

40 পিন FPC সংযোগকারী 0.5 মিমি পিচ H2.0/2.5/3.0mm SMT ফ্ল্যাট ফ্লেক্স কেবল সংযোগকারী

40 পিন Fpc সংযোগকারী 0.5 মিমি পিচ

SMT FPC সংযোগকারী 0.5 মিমি পিচ

2.0 মিমি ফ্ল্যাট ফ্লেক্স কেবল সংযোগকারী

উৎপত্তি স্থল:

গুয়াংডং, চীন

পরিচিতিমুলক নাম:

XTKCONN

সাক্ষ্যদান:

CE,SGS,ROHS,ISO9001

মডেল নম্বার:

FPC**-T1T1-00**-C

আমাদের সাথে যোগাযোগ

একটি উদ্ধৃতি অনুরোধ করুন

40 পিন FPC সংযোগকারী 0.5 মিমি পিচ H2.0/2.5/3.0mm SMT ফ্ল্যাট ফ্লেক্স কেবল সংযোগকারী

পণ্যের বিবরণ

পিচ:

0.5 মিমি

উচ্চতা:

2.0

উপাদান:

এলসিপি

প্রলেপ:

টিনের ধাতুপট্টাবৃত

টার্মিনাল উপাদান:

পিতল

টাইপ:

তালা

বিশেষভাবে তুলে ধরা:

40 পিন Fpc সংযোগকারী 0.5 মিমি পিচ

SMT FPC সংযোগকারী 0.5 মিমি পিচ

2.0 মিমি ফ্ল্যাট ফ্লেক্স কেবল সংযোগকারী

পেমেন্ট ও শিপিংয়ের শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ

500 পিসি

মূল্য

Negotiable price

প্যাকেজিং বিবরণ

ভ্যাকুয়াম প্যাকেজ, শক্ত কাগজে বাক্স

ডেলিভারি সময়

5-7 দিন

পরিশোধের শর্ত

এল/সি, টি/টি, পায়েল

যোগানের ক্ষমতা

4KK পিসি

সম্পর্কিত পণ্য

এফপিসি/এফএফসি কানেক্টর ৪.৬5 মিমি উচ্চতা ০.৫ মিমি পিচ ০.৮A ২০০V AC/DC -৪০C~৮০C পিসিবি কানেক্টর

সেরা দাম পান

0.5 মিমি এফপিসি সংযোগকারী 5.4 এইচ এফএফসি তারের সংযোগকারী স্পর্শ পর্দার জন্য ফ্ল্যাট ক্যাবল

সেরা দাম পান

2.2H ফ্লিপ কভার প্রজাপতি লক ফ্ল্যাট ফ্লেক্সিবল কেবল সকেট পিসিবি 0.5 মিমি পিচ 2.2H FFC/FPC কানেক্টর

সেরা দাম পান

0.5 মিমি পিচ 60 পিআইএন উল্লম্ব ইতিবাচক পা 5.2 এইচ ক্ল্যামশেল বাকল ফ্ল্যাট সংযোগকারী তারের সকেট এফপিসি এফএফসি তারের পিসিবি সংযোগকারী

সেরা দাম পান

আমাদের সাথে যোগাযোগ

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

এখনই যোগাযোগ করুন

পণ্য বিবরণ

এফএফসি/এফপিসি সংযোগকারী ০.৫ মিমি স্পেসিং এফপিসি এইচ=২.০ ২.৫ ৩.০ স্লাইডার সিরিজ এসএমটি

পণ্যের হাইলাইটস

0.5 মিমি সূক্ষ্ম পিচ, 40-পজিশন, এসএমটি পৃষ্ঠ-মাউন্ট, 3 টি স্ট্যাকিং উচ্চতা বিকল্পঃ 2.0 মিমি / 2.5 মিমি / 3.0 মিমি, এক অংশের পরিবার একাধিক আবরণ উচ্চতা প্রয়োজনীয়তা জুড়ে
ZIF ফ্লিপ-লক অ্যাকুয়েটর ডিজাইন, কম সন্নিবেশ শক্তি, অসম্পূর্ণ FPC আসন এবং ক্ষেত্র বিরতিপূর্ণ ব্যর্থতা প্রতিরোধ করার জন্য পরিষ্কার ক্লিক ফিডব্যাক
নির্বাচনী স্বর্ণের প্রলেপযুক্ত ফসফর-ব্রোঞ্জ টার্মিনাল, LVDS, MIPI-DSI, RGB সমান্তরাল প্রদর্শন সংকেত সংক্রমণ জন্য স্থিতিশীল যোগাযোগ কর্মক্ষমতা
উচ্চ-তাপমাত্রার এলসিপি হাউজিং, সীসা-মুক্ত রিফ্লো সোল্ডারিংয়ের সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ; উচ্চ-গতির এসএমটি ভর উত্পাদনের জন্য এমবসড টেপ-অন-রোল প্যাকেজিং
শীর্ষ-যোগাযোগ / নীচের-যোগাযোগ ঐচ্ছিক; স্ট্যান্ডার্ড 0.3 মিমি-স্থল FPC / FFC সমতল নমনীয় তারগুলি সমর্থন করে।
RoHS-২.০ এবং REACH-এর সাথে সামঞ্জস্যপূর্ণ; কঠোর লট-টু-লট ধারাবাহিকতা, নমুনা সমর্থন, OEM প্রকল্পের জন্য কাস্টমাইজড পরিবর্তন উপলব্ধ

বর্ণনা

পিচ	0.5 মিমি
উচ্চতা	2.0 মিমি	4-60 পিন উপলব্ধ
	3.0 মিমি	36-40-45-50-54-55-60 পিন পাওয়া যায়
মাউন্ট টাইপ	এসএমটি/জিআইএফ
যোগাযোগের স্থান	একতরফা যোগাযোগ
প্রকার	স্লাইড লক
বর্তমান রেটিং	0.5A/Pin Max
ভোল্টেজ রেটিং	50 ভোল্ট এসি/ডিসি MAX
প্রতিরোধVপ্রাপ্তবয়স্ক	250 ভোল্ট এসি,1 মিনিট
কভার উপাদান	LCP UL94V-0 কালো
আবাসন	LCP UL94V-0 প্রাকৃতিক
টিআর্মিনাল/যোগাযোগ	তামার খাদ
প্লাটিং	টিন-প্লেটিং / গোল্ড-প্লেটিং
অপারেশন তাপমাত্রা	-40°C থেকে +85°C
লিড টাইম	৭-১০ কার্যদিবস

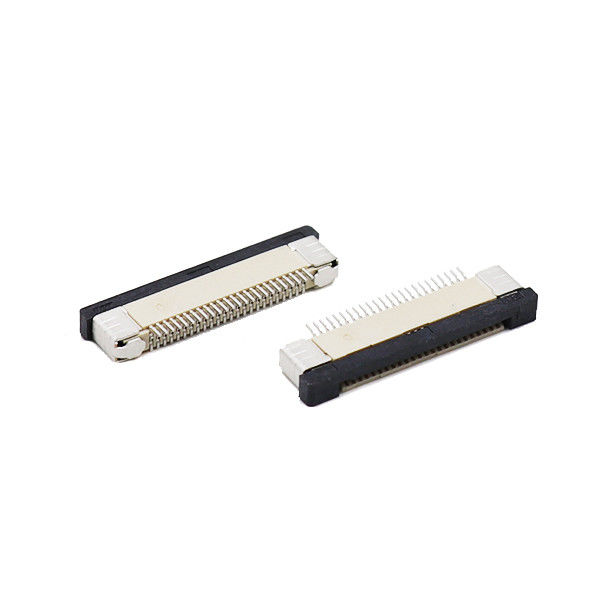

40 পিন FPC সংযোগকারী 0.5 মিমি পিচ H2.0/2.5/3.0mm SMT ফ্ল্যাট ফ্লেক্স কেবল সংযোগকারী

সাধারণ অ্যাপ্লিকেশন

ডিসপ্লে ও টাচ ডিভাইস: টিএফটি-এলসিডি, ওএলইডি স্ক্রিন মডিউল, টাচ কন্ট্রোলার, শিল্প মানব-মেশিন ইন্টারফেস প্যানেল, পিওএস টার্মিনাল
এমবেডেড এবং কনজিউমার ইলেকট্রনিক্স: এক-বোর্ড কম্পিউটার, হ্যান্ডহেল্ড ডিভাইস, পোর্টেবল যন্ত্রপাতি, প্রিন্টার, স্মার্ট হোম কন্ট্রোল প্যানেল
শিল্প নিয়ন্ত্রণ সরঞ্জাম: শিল্প সেন্সর, তথ্য সংগ্রহ মডিউল, কারখানার অটোমেশন সহায়ক ইউনিট, নজরদারি ক্যামেরা অভ্যন্তরীণ প্রদর্শন ইন্টারফেস
মেডিকেল ইলেকট্রনিক ডিভাইস: রোগী পর্যবেক্ষণ সরঞ্জাম, ডায়াগনস্টিক সহায়ক মডিউল (অ-ইম্পল্যান্ট), বহনযোগ্য মেডিকেল যন্ত্রের অভ্যন্তরীণ ফ্লেক্স ইন্টারকানেকশন
আইওটি ও পেরিফেরিয়াল হার্ডওয়্যার: গেটওয়ে আনুষাঙ্গিক, স্মার্ট পরিধানযোগ্য আনুষাঙ্গিক, পরীক্ষা ও পরিমাপ সরঞ্জাম অভ্যন্তরীণ সংকেত সংযোগ

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: আমি কি একই পিসিবির উপর সরাসরি এইচ২.০/এইচ২.৫/এইচ৩.০ অংশ বিনিময় করতে পারি?

উত্তরঃ হ্যাঁ। এই পণ্য পরিবার একটি ইউনিফাইড এসএমটি প্যাড বিন্যাস গ্রহণ করে। আপনি শুধুমাত্র অংশ নম্বর পরিবর্তন করে স্ট্যাকিং উচ্চতা পরিবর্তন করতে পারেন; কোন পিসিবি পরিবর্তন প্রয়োজন। কিন্তু শারীরিক হাউজিং উচ্চতা ভিন্নঅবশ্যই যান্ত্রিক হাউজিং ক্লিয়ারিং মিলবে.

প্রশ্ন ২ঃ FPC যদি অসম্পূর্ণভাবে ঢোকানো হয় তাহলে কি হবে?

উত্তরঃ FPC এর অবস্থান না থাকলে ফ্লিপ-লক অ্যাকুয়েটর সম্পূর্ণরূপে বন্ধ হতে পারে না। যদি আংশিক সন্নিবেশের অবস্থায় জোর করে বন্ধ করা হয়, তাহলে বিরতিপূর্ণ সংকেত বা খোলা সার্কিট ব্যর্থতা ঘটবে।অ্যাক্টিভেশন লক করার সময় সর্বদা একটি সুস্পষ্ট ক্লিক শব্দ নিশ্চিত করুন.

প্রশ্ন 3: আমি পুনরায় কাজ করার জন্য একটি ম্যানুয়াল লোডার ব্যবহার করতে পারি?

উঃ সীমিত মেরামতের জন্য ম্যানুয়াল আয়রন অনুমোদিত। আয়রন তাপমাত্রা ≤350 °C, পিন প্রতি লোডিং সময় ≤3 সেকেন্ড রাখুন। কখনও গরম আয়রন টিপ সঙ্গে LCP প্লাস্টিকের ঘর স্পর্শ,হাউজিং গলে গেলে সংযোগকারী স্থায়ীভাবে ক্ষতিগ্রস্ত হবে. সর্বোচ্চ অনুমোদিত পুনরায় কাজ সময়ঃ সংযোগকারী প্রতি 2 বার।

প্রশ্ন 4: এই সংযোগকারীটির সাথে মেলে কোন FPC / FFC ক্যাবলটি কিনতে হবে?

উত্তরঃ স্ট্যান্ডার্ডঃ 0.5 মিমি পিচ, 40 সার্কিট, 0.30 মিমি মোট বেধ। আপনি FPC এর সন্নিবেশ শেষে stiffener শক্তিশালীকরণ প্রয়োজন কিনা তা নিশ্চিত করুন।

প্রশ্ন ৫ঃ এই সংযোগকারী উচ্চ গতির MIPI / LVDS সংকেত সমর্থন করে?

উত্তরঃ এটি সাধারণ ডিসপ্লে-ইন্টারফেস সিগন্যাল ট্রান্সমিশন সমর্থন করে। উচ্চ-গতির ডিফারেনশিয়াল সিগন্যালগুলির জন্য, সামগ্রিক সিস্টেম কর্মক্ষমতা FPC প্রতিরোধের নিয়ন্ত্রণ, PCB ট্রেস ডিজাইন এবং গ্রাউন্ড লেআউটের উপর নির্ভর করে।আমরা আপনার FPC সরবরাহকারীর সাথে যৌথ বৈধতা প্রস্তাব.

Q6: রিল প্যাকযুক্ত সংযোগকারীদের জন্য শেল্ফ জীবন কত?

উত্তরঃ মূল সিলড প্যাকেজিংয়ের অধীনে, ≤40 °C / ≤70 %RH স্টোরেজ, শেল্ফ জীবন 6 মাস। রোলটি খোলার পরে,টার্মিনাল অক্সিডেশন এড়াতে একটি স্বাভাবিক কর্মশালার পরিবেশে 72 ঘন্টার মধ্যে SMT সমাবেশ শেষ.

Q7: আপনি কি আলটিয়াম / কিসিএড পিসিবি পদচিহ্ন ফাইল এবং ডেটা শীট সরবরাহ করতে পারেন?

উত্তরঃ হ্যাঁ। আমাদের বিক্রয় দলের সাথে যোগাযোগ করুন ইঞ্জিনিয়ারিং মূল্যায়নের জন্য অফিসিয়াল ডেটা শীট, 3 ডি স্টেপ মডেল এবং পিসিবি পদচিহ্ন গ্রন্থাগার অনুরোধ করতে।

প্রশ্ন 8: আমি কি ভর অর্ডারের আগে ছোট পরিমাণের নমুনা পেতে পারি?

উত্তরঃ নকশা যাচাইয়ের জন্য নমুনা পরিষেবা উপলব্ধ। স্ট্যান্ডার্ড স্পেসিফিকেশন নমুনা দ্রুত জাহাজ; কাস্টমাইজড বৈকল্পিক টুলিং সীসা সময় উদ্ধৃতি প্রয়োজন।
