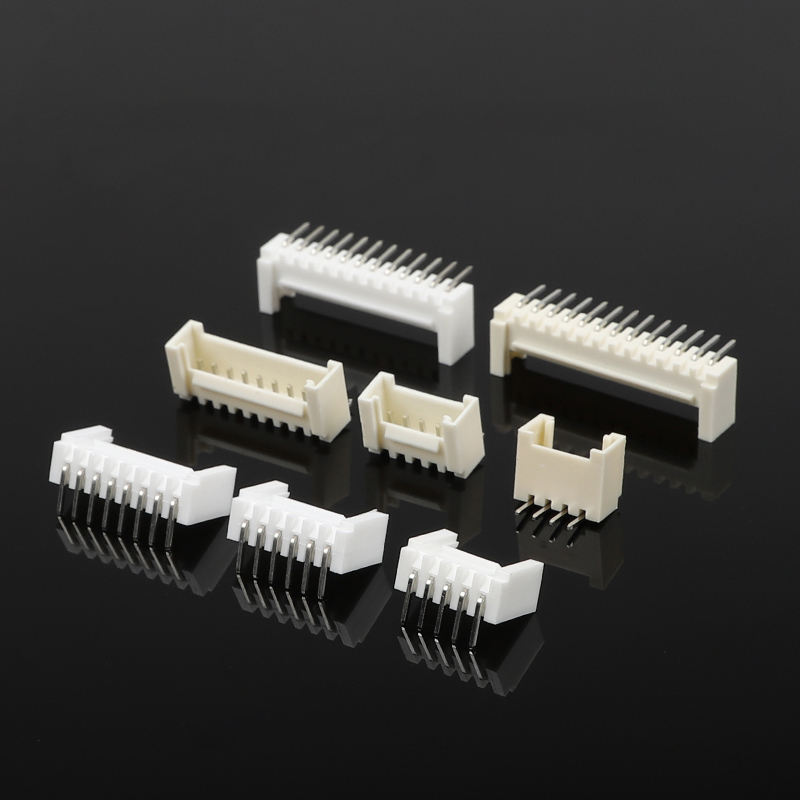

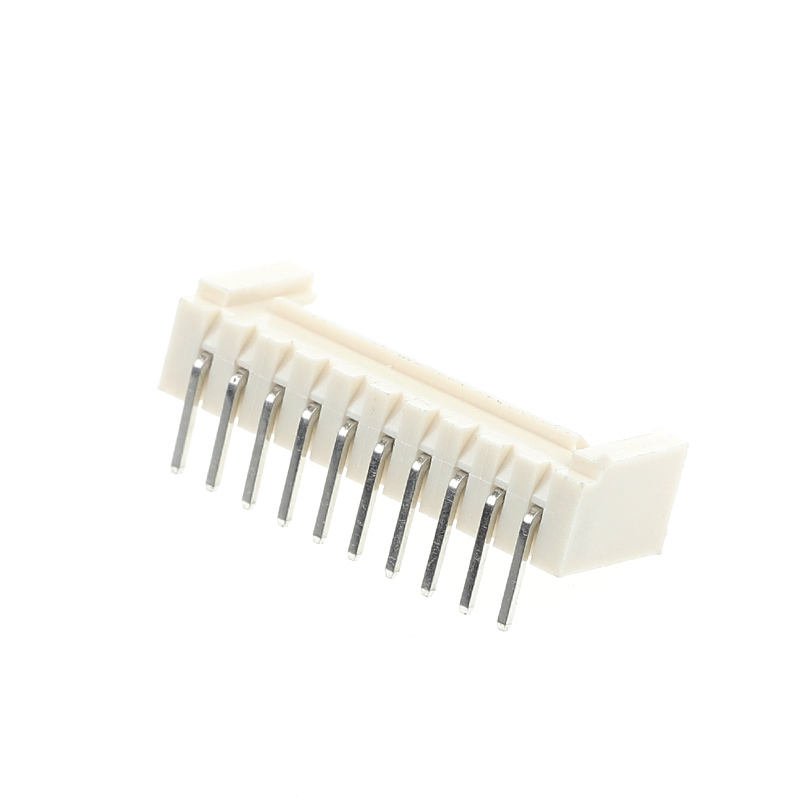

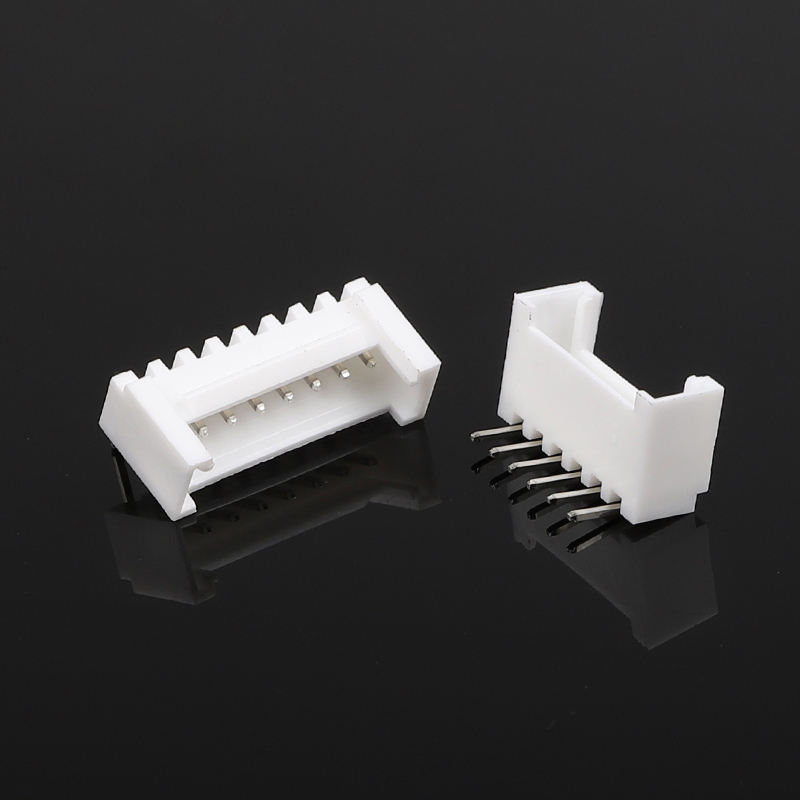

তারের বোর্ড সংযোগকারী ৯০ ডিগ্রি অনুভূমিক বাকল বাঁকানো পিন ২.০ মিমি পিচ ফিমেল প্লাগ-ইন নাইলন হাউজিং
পণ্যের বিবরণ
| আইটেম |
স্পেসিফিকেশন |
| পণ্যের প্রকার |
তার-থেকে-বোর্ড ফিমেল হাউজিং, ৯০° অনুভূমিক বাঁকানো-পিন, ল্যাচ বাকল |
| পিচ |
২.০ মিমি |
| মাউন্টিং স্টাইল |
ডিপ থ্রু-হোল, রাইট-অ্যাঙ্গেল / অনুভূমিক |
| উপলভ্য পজিশন |
২-১৬ পজিশন (স্ট্যান্ডার্ড), কাস্টম পজিশন আলোচনা সাপেক্ষ |
| হাউজিং উপাদান |
নাইলন PA66, UL94-V-0 ফ্লেম রিটার্ডেন্ট |
| টার্মিনাল উপাদান |
পিতল / ফসফর-ব্রোঞ্জ |
| স্ট্যান্ডার্ড প্লেটিং |
টিন-প্লেটেড; গোল্ড ফ্ল্যাশ প্লেটিং ঐচ্ছিক |
| রেটেড কারেন্ট |
৩ অ্যাম্পিয়ার AC/DC (প্রতি সার্কিট) |
| রেটেড ভোল্টেজ |
২৫০ ভোল্ট AC/DC |
| কন্টাক্ট রেজিস্ট্যান্স |
≤২০ মি.ওহম (প্রাথমিক) |
| ইনসুলেশন রেজিস্ট্যান্স |
≥১০০০ মে.ওহম |
| উইথস্ট্যান্ডিং ভোল্টেজ |
১০০০ ভোল্ট AC / ১ মিনিট |
| অপারেটিং টেম্পারেচার রেঞ্জ |
−২৫°C ~ +৮৫°C |
| মেটিং সাইকেল |
≥৫০০ সাইকেল |
| সামঞ্জস্যপূর্ণ তারের গেজ |
AWG #২৪-#২৮ স্ট্র্যান্ডেড তার |
| কমপ্লায়েন্স |
RoHS, REACH |
| ম্যাচিং পার্টস |
ক্রিম্প টার্মিনাল, ম্যাচিং মেল হেডার, কাস্টম তারের হারনেস |
এই ২.০ মিমি পিচ ৯০-ডিগ্রি রাইট-অ্যাঙ্গেল অনুভূমিক তার-থেকে-বোর্ড ফিমেল হাউজিং একটি ডিপ থ্রু-হোল বাঁকানো-পিন সংযোগকারী যা সমন্বিত পজিটিভ-ল্যাচ বাকল সহ, স্থান-সীমাবদ্ধ ইলেকট্রনিক অ্যাসেম্বলিতে নির্ভরযোগ্য সিগন্যাল এবং লো-পাওয়ার তার-থেকে-PCB ইন্টারকানেকশনের জন্য তৈরি করা হয়েছে। বিল্ট-ইন লক বাকল কম্পন এবং দুর্ঘটনাজনিত টান থেকে দৃঢ় মেটিং রিটেনশন সরবরাহ করে, যা আনল্যাচড বিকল্পগুলিতে সাধারণ অনিয়মিত সংযোগের ঝুঁকি দূর করে। উচ্চ-গ্রেডের UL94-V-0 নাইলন (PA66) থেকে ছাঁচে তৈরি, এই রিসেপ্ট্যাকল হাউজিং ওয়েভ-সোল্ডারিং প্রক্রিয়া, স্থিতিশীল বৈদ্যুতিক কর্মক্ষমতা এবং ব্যাপক উৎপাদনের জন্য দীর্ঘমেয়াদী পরিষেবা জীবন সমর্থন করে। নমনীয় PCB লেআউটের জন্য একাধিক পিন সংখ্যায় উপলব্ধ, এটি মূলধারার ২.০ মিমি ল্যাচ-টাইপ তার-থেকে-বোর্ড সিরিজের জন্য একটি সাশ্রয়ী ড্রপ-ইন প্রতিস্থাপন হিসাবে কাজ করে।
- ৯০° অনুভূমিক বাঁকানো-পিন ডিপ স্ট্রাকচার: অনুভূমিক সাইড-এন্ট্রি মেটিং উল্লম্ব PCB ক্লিয়ারেন্স বাঁচায়, কমপ্যাক্ট এনক্লোজার লেআউটের জন্য আদর্শ; থ্রু-হোল বাঁকানো-পিন ডিজাইন শক্তিশালী যান্ত্রিক সোল্ডার অ্যাঙ্করিং সরবরাহ করে, কম্পন-প্রবণ ডিভাইসের জন্য SMT সংস্করণের চেয়ে ভাল শক প্রতিরোধ ক্ষমতা।
- পজিটিভ ল্যাচ বাকল লক: সম্পূর্ণ মেট করার সময় শ্রবণযোগ্য স্পর্শকাতর ক্লিক; পরিবহন, সমাবেশ বা সরঞ্জাম অপারেশনের সময় দুর্ঘটনাজনিত সংযোগ বিচ্ছিন্ন হওয়া প্রতিরোধ করে; আলগা মেটিংয়ের কারণে সিগন্যাল ড্রপআউট এড়িয়ে যায়। পোলারাইজড হাউজিং PCB সার্কিট রক্ষা করার জন্য বিপরীত সন্নিবেশ প্রতিরোধ করে।
- উচ্চ-তাপমাত্রা নাইলন PA66 হাউজিং: UL94-V-0 ফ্লেম রিটার্ডেন্ট রেটিং, স্ট্যান্ডার্ড ওয়েভ সোল্ডারিংয়ের সাথে সামঞ্জস্যপূর্ণ, থার্মাল সাইক্লিংয়ের অধীনে স্থিতিশীল মাত্রা, উৎপাদন সোল্ডারিংয়ের সময় কম বিকৃতির ঝুঁকি।
- ধারাবাহিক বৈদ্যুতিক কর্মক্ষমতা: অপ্টিমাইজড কন্টাক্ট জ্যামিতি বারবার মেটিং সাইকেল জুড়ে কম কন্টাক্ট রেজিস্ট্যান্স বজায় রাখে; কঠোর কাঁচামাল এবং ইন-প্রসেস পরিদর্শন উচ্চ-ভলিউম OEM প্রকল্পগুলির জন্য ফিল্ড ফেলিওরের হার হ্রাস করে।
- প্রশস্ত পিন-সংখ্যা কভারেজ এবং কাস্টম সমর্থন: স্ট্যান্ডার্ড পজিশন ২পি-১৬পি স্টকে উপলব্ধ; কাস্টম পিন সংখ্যা, টার্মিনাল প্লেটিং বিকল্প (টিন / সিলেক্টিভ গোল্ড ফ্ল্যাশ), কাস্টম মার্কিং এবং ম্যাচিং কেবল হারনেস পরিষেবাগুলি প্রকল্পের নির্দিষ্ট প্রয়োজনীয়তার জন্য উপলব্ধ।
- সম্পূর্ণ কমপ্লায়েন্স: RoHS এবং REACH কমপ্লায়েন্ট, বিশ্বব্যাপী ভোক্তা এবং শিল্প ইলেকট্রনিক্স আমদানি প্রয়োজনীয়তা পূরণ করে; ডিজাইন-ইন বৈধতার জন্য অনুরোধে পরীক্ষার প্রতিবেদন এবং অঙ্কন ফাইল উপলব্ধ।
বিভিন্ন শিল্প জুড়ে অভ্যন্তরীণ সিগন্যাল এবং লো-পাওয়ার ইন্টারকানেকশনের জন্য উপযুক্ত:
- ভোক্তা ইলেকট্রনিক্স: গৃহস্থালী যন্ত্রপাতি, স্মার্ট হোম মডিউল, ডিসপ্লে প্যানেল, প্রিন্টার ও স্ক্যানার
- শিল্প নিয়ন্ত্রণ: সেন্সর মডিউল, কন্ট্রোল বোর্ড, ছোট অটোমেশন সরঞ্জাম
- LED এবং আলো: LED ড্রাইভার বোর্ড, অভ্যন্তরীণ আলো নিয়ন্ত্রণ ইউনিট
- চিকিৎসা এবং যন্ত্রানুষঙ্গ: পরীক্ষার যন্ত্র, বহনযোগ্য চিকিৎসা ডিভাইস
- অটোমোটিভ আফটারমার্কেট: অন-বোর্ড সহায়ক ইলেকট্রনিক অ্যাসেম্বলি
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
১. প্রশ্ন: আপনার কি ক্যাটালগ আছে? আপনি কি আপনার সমস্ত পণ্য পরীক্ষা করার জন্য আমাকে ক্যাটালগ পাঠাতে পারেন?
উত্তর: হ্যাঁ, আপনি ক্যাটালগ পেতে আমাদের অনলাইনে যোগাযোগ করতে পারেন বা একটি ইমেল পাঠাতে পারেন।
২. প্রশ্ন: আমি আপনার ক্যাটালগে পণ্যটি খুঁজে পাচ্ছি না, আপনি কি আমার জন্য এই পণ্যটি তৈরি করতে পারেন?উত্তর: আমাদের ক্যাটালগে আমাদের বেশিরভাগ পণ্য দেখানো হয়েছে, তবে সব নয়। শুধু আমাদের জানান আপনার কী পণ্য প্রয়োজন এবং আপনি কতগুলি চান। যদি আমাদের কাছে এটি না থাকে, আমরা এটি তৈরি করার জন্য একটি নতুন ছাঁচ ডিজাইন এবং তৈরি করতে পারি। আপনার তথ্যের জন্য, একটি সাধারণ ছাঁচ তৈরি করতে প্রায় ৩৫-৪৫ দিন সময় লাগবে।
৩. প্রশ্ন: আপনি কি নমুনা সরবরাহ করতে পারেন? এই নমুনাগুলি কি বিনামূল্যে?
উত্তর: হ্যাঁ, আমরা পরীক্ষার জন্য ৫-১০ পিসি সংযোগকারী বিনামূল্যে নমুনা সরবরাহ করি। তবে আপনাকে শিপিং খরচ দিতে হবে।
৪. প্রশ্ন: আপনার ডেলিভারি সময় সম্পর্কে কী?
উত্তর: স্টক পণ্যগুলি ১ দিনের মধ্যে সরবরাহ করা হয়; কাস্টমাইজড পণ্যগুলি ৫-৭ দিনের মধ্যে সরবরাহ করা হয়।
৫. প্রশ্ন: আমার অর্ডার কিভাবে শিপ করবেন?
উত্তর: ছোট প্যাকেজের জন্য, এগুলি এক্সপ্রেসের মাধ্যমে পাঠান, যেমন ডিএইচএল, ফেডেক্স, ইউপিএস, টিএনটি, ইএমএস। এটি ডোর-টু-ডোর পরিষেবা। বড় প্যাকেজের জন্য, আমরা এগুলি এয়ার বা সমুদ্রপথে পাঠাতে পারি। আমরা স্ট্যান্ডার্ড এক্সপোর্ট কার্টন ব্যবহার করি। ডেলিভারির সময় পণ্যের কোনো ক্ষতির জন্য আমরা দায়ী।
৬. প্রশ্ন: আপনি কি ধরনের পেমেন্ট গ্রহণ করেন? আমি কি RMB পরিশোধ করতে পারি?
উত্তর: আমরা টি/টি (ওয়্যার ট্রান্সফার), ওয়েস্টার্ন ইউনিয়ন এবং পেপ্যাল গ্রহণ করি। অনুগ্রহ করে নিশ্চিত করুন যে আমরা চালানের সমান পরিমাণ পেতে পারি। এবং আপনি RMB তে পরিশোধ করতে পারেন। কোন সমস্যা নেই।
৭. প্রশ্ন: আপনার কোম্পানির মান নিয়ন্ত্রণ সম্পর্কে কী?
উত্তর: কঠোরভাবে ISO9001 মেনে চলে, IQC, OQC, IPQC, QA আমাদের মান বিভাগের ১০% দখল করে। আমাদের সমস্ত পণ্য সিসিডি দ্বারা পরীক্ষা করা হবে।
৮. প্রশ্ন: আমার আপনার সমস্ত পণ্যের মূল্য তালিকা প্রয়োজন। আপনার কি মূল্য তালিকা আছে?
উত্তর: আমাদের সমস্ত পণ্যের মূল্য তালিকা নেই। কারণ আমাদের অনেক আইটেম আছে, একটি তালিকায় সমস্ত দাম তৈরি করা অসম্ভব, এবং উপাদানের খরচ এবং পরিমাণের কারণে দামগুলি সর্বদা পরিবর্তিত হয়। এবং আপনি আমাকে আপনার প্রয়োজনীয় সমস্ত আইটেমের একটি তালিকা দিতে পারেন; আমরা সাবধানে এক এক করে নিশ্চিত করব এবং আপনাকে একটি স্পেসিফিকেশন এবং মূল্য তালিকা দেব।
৯. প্রশ্ন: আপনি কি কাস্টমাইজড পণ্য এবং কাস্টমাইজড প্যাকিং তৈরি করতে পারেন?
উত্তর: হ্যাঁ। আমরা পূর্বে আমাদের গ্রাহকদের জন্য অনেক কাস্টমাইজড পণ্য তৈরি করেছি (প্রধানত তারের হারনেস)। কাস্টমাইজড প্যাকিং সম্পর্কে, আমাদের প্যাকেজে আপনার লোগো বা অন্য তথ্য রাখার জন্য কোন সমস্যা নেই। শুধু উল্লেখ করতে হবে যে এটি অতিরিক্ত খরচ বহন করে।
১০. প্রশ্ন: আপনার কি সার্টিফিকেট আছে?
উত্তর: সিই, সি কিউ সি, ইউএল, আইএসও৯০০১, আইএসও১৪০০১, আইএটিএফ১৬৯৪৯, আইএসও৪৫০১, কিউসি০৮০০০, ইত্যাদি।
