1.27 মিমি ২.০ মিমি ২.৫৪ মিমি পিচ মহিলা শিরোনাম পাশের সন্নিবেশ প্রকার কাস্টমাইজেশন উপলব্ধ

পণ্যের বর্ণনা

বোর্ড-টু-বোর্ড এবং ওয়্যার-টু-বোর্ড অ্যাপ্লিকেশনের জন্য কাস্টমাইজযোগ্য পিসিবি সংযোগকারী

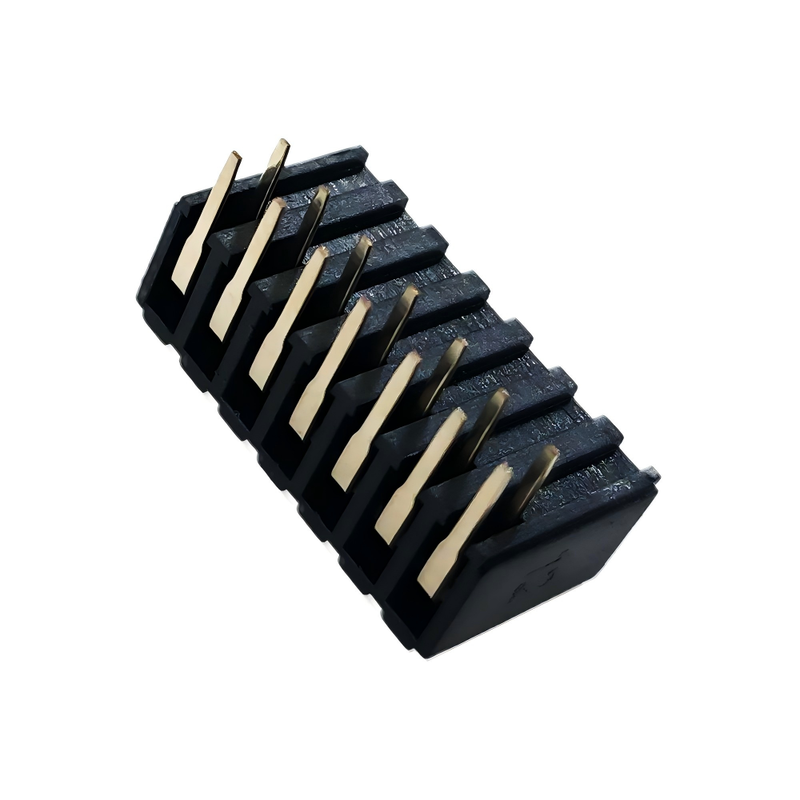

দ্য1.27 মিমি / 2.00 মিমি / 2.54 মিমি পিচ মহিলা হেডার, সাইড এন্ট্রি টাইপএকটি কনফিগারযোগ্য পিসিবি সংযোগকারী যা এমন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যেখানে জোটের দিকটি পিসিবি-র সাথে অনুভূমিক বা সমান্তরাল হতে হবে।

তিনটি সাধারণ পিচ বিকল্পে পাওয়া যায়1.27 মিমি, 2.00 মিমি এবং 2.54 মিমি¢কানেক্টরটি গ্রাহকের পিসিবি লেআউট এবং ম্যাপিংয়ের প্রয়োজনীয়তা অনুসারে বিভিন্ন পিনের সংখ্যা, সারি, আইসোলেটর উচ্চতা, যোগাযোগের প্লাটিং এবং সমাপ্তির মাত্রা দিয়ে কনফিগার করা যেতে পারে।

সাইড-এন্ট্রি স্ট্রাকচারটি বিশেষত দরকারী যখন একটি প্রচলিত উল্লম্ব মহিলা হেডার ঘরের উচ্চতা, পিসিবি স্ট্যাকিং, ক্যাবল রুটিং বা সংলগ্ন উপাদানগুলিতে হস্তক্ষেপ করবে।

এটি পুরুষ পিন হেডারের জন্য একটি সমন্বয় ভান্ডার হিসাবে ব্যবহার করা যেতে পারেবোর্ড-টু-বোর্ড, ওয়্যার-টু-বোর্ড এবং অভ্যন্তরীণ পিসিবি ইন্টারকানেকশন অ্যাপ্লিকেশন.

কেন এই সাইড এন্ট্রি মহিলা শিরোনাম চয়ন?

1বিভিন্ন পিসিবি লেআউটের জন্য তিনটি স্ট্যান্ডার্ড পিচ অপশন

নির্বাচনের সবচেয়ে বড় সুবিধা হল তিনটি বহুল ব্যবহৃত পিচ কনফিগারেশনের উপলব্ধতাঃ

• 1.27 মিমি (0.050")কমপ্যাক্ট এবং তুলনামূলকভাবে উচ্চ ঘনত্বের পিসিবি লেআউটের জন্য
• 2.00 মিমি (0.079")✅ বোর্ড ঘনত্ব এবং যান্ত্রিক দূরত্বের মধ্যে একটি আপস
• 2.54 মিমি (0.100")প্রচলিত পিসিবি ইন্টারকানেকশন এবং স্ট্যান্ডার্ড পিন-হেডার ডিজাইনের জন্য ব্যাপকভাবে ব্যবহৃত

এটি ইঞ্জিনিয়ারদের পিচ বেছে নেওয়ার অনুমতি দেয়পিসিবি স্পেস, ম্যাপিং হেডার, সিগন্যাল ঘনত্ব এবং যান্ত্রিক ক্লিয়ারেন্স, পরিবর্তে একটি নির্দিষ্ট পিচ চারপাশে সংযোগকারী ইন্টারফেস পুনরায় নকশা।

বাণিজ্যিক মহিলা-শিরোনাম পণ্য পরিবারগুলি সাধারণত বিভিন্ন পিনের সংখ্যা এবং সারি কনফিগারেশন সহ 1.27 মিমি এবং 2.54 মিমি সংস্করণগুলিও সংজ্ঞায়িত করে।

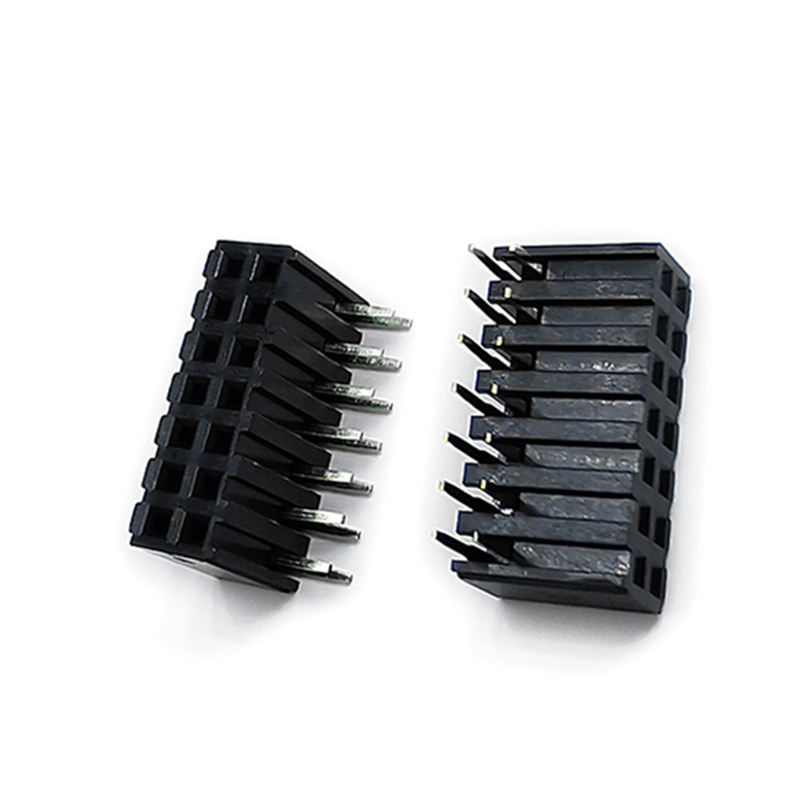

2. অনুভূমিক পিসিবি আন্তঃসংযোগের জন্য সাইড-এন্ট্রি স্ট্রাকচার

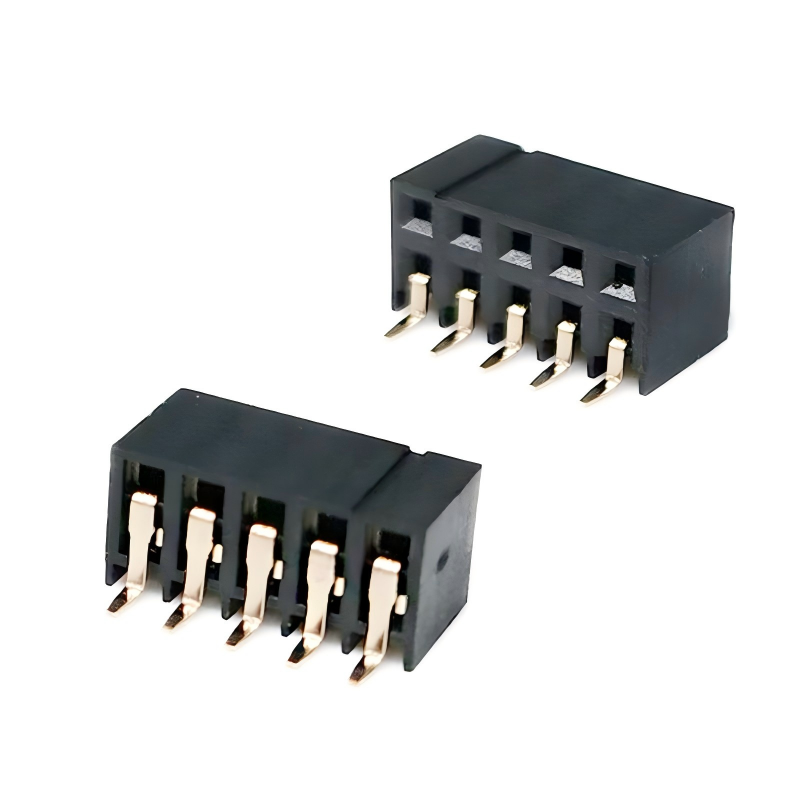

একটি প্রচলিত উল্লম্ব মহিলা হেডার বিপরীতে,পাশের প্রবেশের মহিলা মাথাপাশের দিকে বিচ্ছেদের দিক পরিবর্তন করে।

যখন সরঞ্জাম ঘরের উল্লম্ব স্বচ্ছতা সীমিত হয় তখন এটি কার্যকর হতে পারে।

সাধারণ নকশা বিবেচনার মধ্যে রয়েছেঃ

• পিসিবি স্ট্যাকিং;
• অনুভূমিক মডিউল সন্নিবেশ;
• ঘরের উচ্চতা সীমাবদ্ধ;
• সমান্তরাল পিসিবি বিন্যাস;
• ক্যাবল বা হার্নেস রুটিং;
• একটি উল্লম্ব PCB এর সাথে সংযোগ।

সরঞ্জাম ডিজাইনারদের জন্য, এর মানে হল যে সংযোগকারীটি মূল্যায়ন করা যেতে পারেযান্ত্রিক স্থাপত্য, কেবলমাত্র একটি বৈদ্যুতিক উপাদান হিসাবে নয়।

3. বাস্তব PCB ডিজাইন জন্য কাস্টম মাত্রা

স্ট্যান্ডার্ড সংযোগকারী মাত্রা সবসময় গ্রাহকের PCB এর সাথে মেলে না।

OEM এবং ODM প্রকল্পের জন্য, আমরা প্রয়োজনীয় অনুযায়ী সংযোগকারী কনফিগার করতে পারেনঃ

• পিচ;
• পিনের সংখ্যা;
• লাইন সংখ্যা;
• আইসোলেটরের উচ্চতা;
• যোগাযোগের দৈর্ঘ্য;
• পিসিবির লেজের দৈর্ঘ্য;
• জমজ উচ্চতা;
• প্লাটিং;
• মাউন্ট পদ্ধতি;
• আবাসনের মাত্রা।

এটি বিশেষত প্রকল্পগুলির জন্য দরকারী যেখানে সংযোগকারীকে একটি বিদ্যমান পিসিবি পদচিহ্ন বা যান্ত্রিক ঘরের সাথে ফিট করতে হবে।

শিল্প সরবরাহকারীরা সাধারণত মহিলা-হেডার পণ্যগুলির জন্য কাস্টমাইজড পিন দৈর্ঘ্য, পিসি-tail দৈর্ঘ্য এবং অন্তরক উচ্চতা সরবরাহ করে।

THT বা SMT সাইড এন্ট্রি?

PCB ডিজাইন পর্যায়ে মাউন্ট পদ্ধতি নির্ধারণ করা উচিত।

অ্যাপ্লিকেশন

ভোক্তা ইলেকট্রনিক্স

নিম্নলিখিত ক্ষেত্রে অভ্যন্তরীণ PCB সংযোগের জন্য উপযুক্তঃ

• গ্রাহক ইলেকট্রনিক ডিভাইস
• স্মার্ট হোম সরঞ্জাম
• প্রদর্শন সরঞ্জাম
• কন্ট্রোল প্যানেল
• এমবেডেড ইলেকট্রনিক ডিভাইস

কমপ্যাক্ট 1.27 মিমি বিকল্প বিবেচনা করা যেতে পারে যেখানে PCB স্থান সীমাবদ্ধ।

শিল্প নিয়ন্ত্রণ সরঞ্জাম

পাশের প্রবেশের মহিলা শিরোনামগুলি নিম্নলিখিত ক্ষেত্রে ব্যবহার করা যেতে পারেঃ

• পিএলসি সম্পর্কিত সরঞ্জাম
• শিল্প নিয়ন্ত্রক
• পরিমাপ যন্ত্রপাতি
• কন্ট্রোল বোর্ড
• অটোমেশন সরঞ্জাম
• শিল্প যোগাযোগ মডিউল

নির্বাচনটি প্রয়োজনীয় বৈদ্যুতিক ক্ষমতা, পরিবেশ এবং সমাবেশ পদ্ধতির উপর ভিত্তি করে করা উচিত।

যোগাযোগ সরঞ্জাম

সম্ভাব্য অ্যাপ্লিকেশনগুলির মধ্যে রয়েছেঃ

• নেটওয়ার্ক সরঞ্জাম
• যোগাযোগ নিয়ন্ত্রণ বোর্ড
• ইন্টারফেস মডিউল
• সিগন্যাল প্রক্রিয়াকরণ বোর্ড
• এমবেডেড কমিউনিকেশন সিস্টেম

কমপ্যাক্ট যোগাযোগ সরঞ্জামগুলির জন্য, 1.27 মিমি বা 2.00 মিমি পিচটি মূল্যায়ন করা যেতে পারে যখন পিসিবি ঘনত্ব একটি গুরুত্বপূর্ণ নকশা বিবেচনা।

অটোমোটিভ ইলেকট্রনিক্স

সম্ভাব্য অ্যাপ্লিকেশনগুলির মধ্যে রয়েছেঃ

• অটোমোবাইল নিয়ন্ত্রণ মডিউল
• প্রদর্শন নিয়ন্ত্রণ বোর্ড
• যন্ত্রপাতি ইলেকট্রনিক্স
• গাড়ির ইন্টারফেস মডিউল
• তথ্য বিনোদন সংক্রান্ত পিসিবি সমষ্টি

অটোমোটিভ অ্যাপ্লিকেশনগুলি কেবল সংযোগকারীর নামমাত্র কনফিগারেশনের উপর নির্ভর করার পরিবর্তে প্রকৃত তাপমাত্রা, কম্পন, বৈদ্যুতিক এবং পরিবেশগত প্রয়োজনীয়তার বিরুদ্ধে মূল্যায়ন করা উচিত।

চিকিৎসা ও পরিমাপ সরঞ্জাম

সংযোগকারীটি নিম্নলিখিতগুলির জন্যও বিবেচনা করা যেতে পারেঃ

• পরীক্ষার যন্ত্রপাতি
• পরিমাপ যন্ত্রপাতি
• নিয়ন্ত্রণ ইলেকট্রনিক্স
• ডায়াগনস্টিক সরঞ্জাম
• শিল্প মিটার

এই অ্যাপ্লিকেশনগুলির জন্য, প্রকৌশলীদের উদ্ধৃতির সময় প্রয়োজনীয় উপাদান, যোগাযোগের প্লাটিং, বৈদ্যুতিক রেটিং এবং পরিবেশগত অবস্থার উল্লেখ করা উচিত।

ইঞ্জিনিয়ারিং নির্বাচন গাইড

আপনার কোনটা বেছে নেওয়া উচিত?
