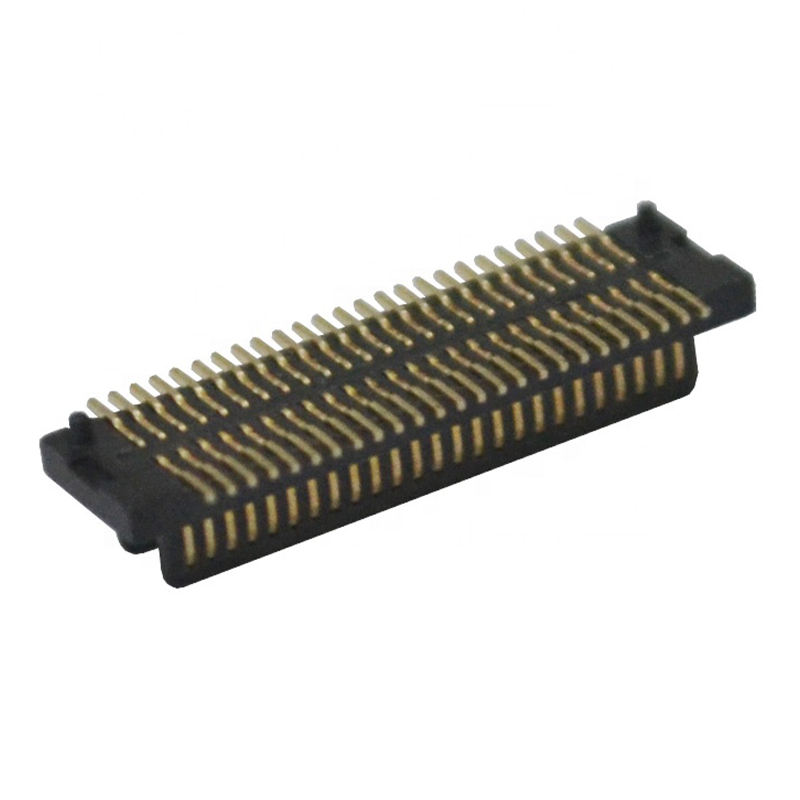

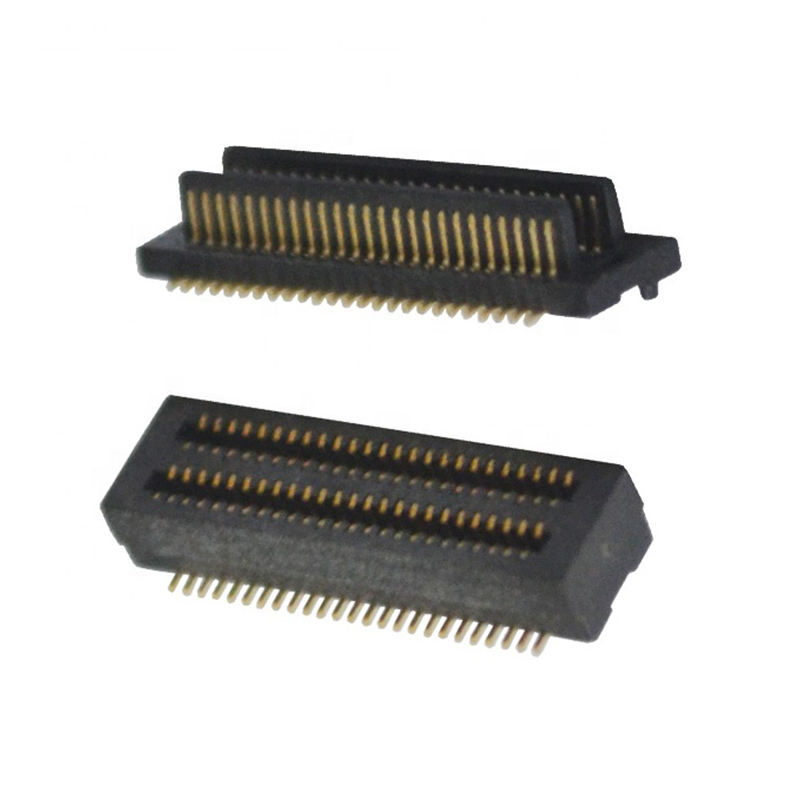

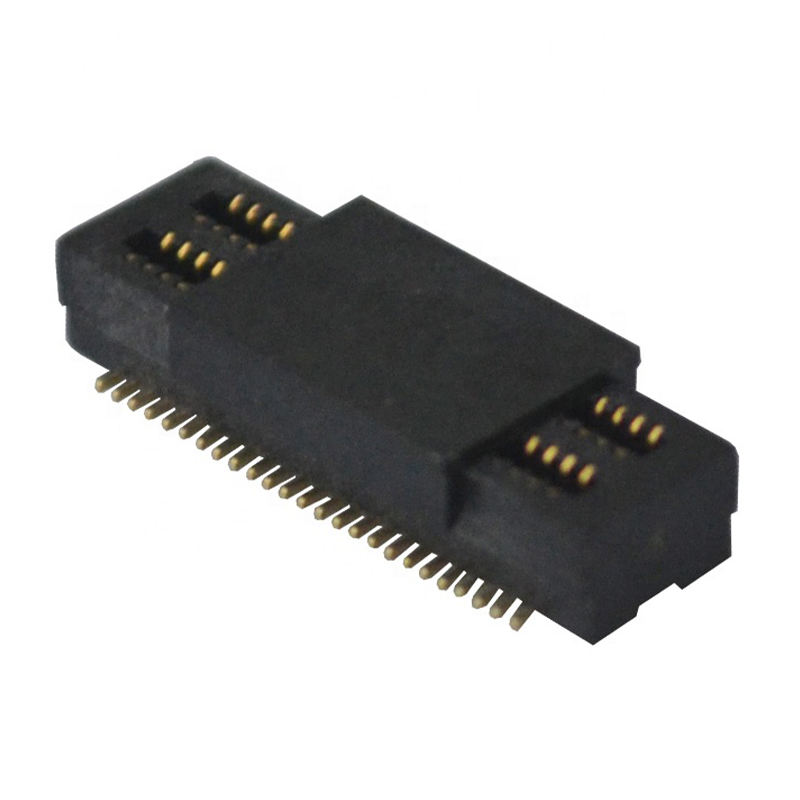

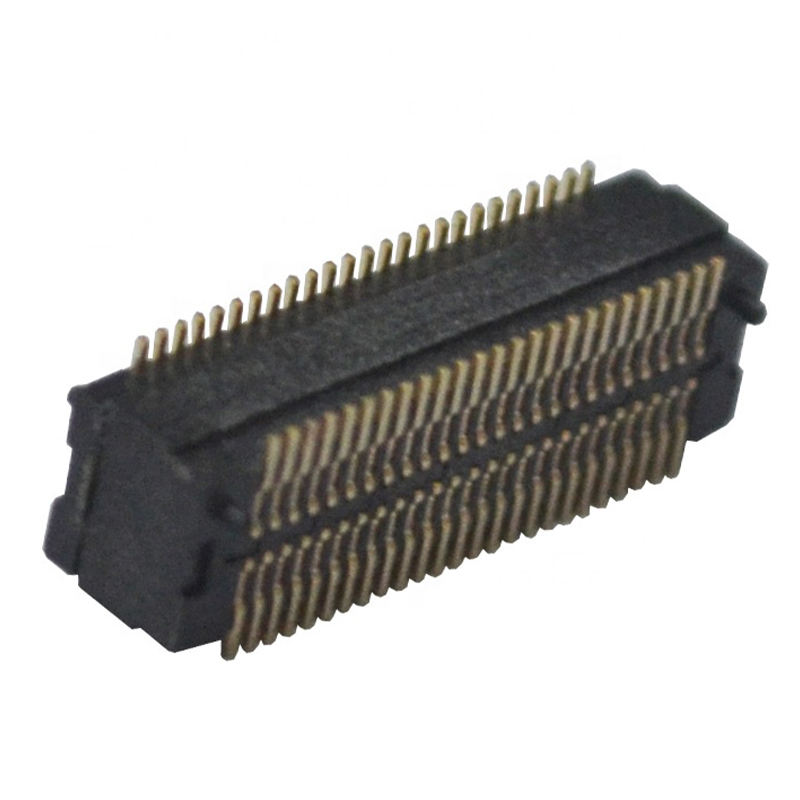

0.5 মিমি পিচ বিটিবি পুরুষ/মহিলা 50 পি এসএমটি বোর্ড-টু-বোর্ড সংযোগকারী
পণ্যের বর্ণনা
|
1উপাদান:
|
|
|
১-১। শেলঃ
|
ব্রাস
|
|
১-২.হাউজিং:
|
lcp+৩০%G.F. UL94 V-0 কালো
|
|
1-3 টার্মিনালঃ
|
ফসফর ব্রোঞ্জ
|
|
2. প্লাটিং স্পেসিফিকেশন
|
|
|
2-1. টার্মিনাল:
|
গোল্ড প্ল্যাটেড 3U"/6U"/15U"/30U"
|
|
২-২ শেল:
|
নিকেল প্লাস্টিক
|
|
3যান্ত্রিক পারফরম্যান্স
|
|
|
৩-১-ইনসার্শন ফোর্স:
|
5N ~ 20N।
|
|
৩-২. প্রত্যাহার বাহিনী:
|
প্রাথমিক 8N ~ 20N, 1000 মেশিং চক্রের পরে 6N ~ 20N।
|
|
৩-৩.দৈর্ঘ্যঃ
|
৭৫০ সাইকেল মিন।
|
|
4বৈদ্যুতিক পারফরম্যান্স
|
|
|
৪-১.বর্তমান রেটিংঃ
|
1.৫এ.
|
|
৪-২. যোগাযোগ প্রতিরোধ ক্ষমতাঃ
|
৩০ মিলিওহাম সর্বোচ্চ
|
|
৪-৩.ইনসোলেশন প্রতিরোধ ক্ষমতাঃ
|
৫০০ এমওএমআইএন @ ৫০০ ভোল্ট ডিসি।
|
|
৪-৪.ডিএলইলেকট্রিক স্ট্যান্ড ভোল্টেজঃ
|
১০০ ভোল্ট এসি।
|
|
5অপারেটিং তাপমাত্রা পরিসীমাঃ
|
-40°C থেকে +85°C
|
|
6. RoHS সম্মত বা হালোজেন মুক্ত সম্মত।
|
|
বোর্ড-টু-বোর্ড সংযোগকারীটি সমস্ত সংযোগকারী পণ্যগুলির মধ্যে সবচেয়ে শক্তিশালী সংযোগকারী পণ্য। এটি প্রধানত শক্তি সিস্টেম, যোগাযোগ নেটওয়ার্ক, আর্থিক উত্পাদন, লিফট,শিল্প স্বয়ংক্রিয়তা, মেডিকেল সরঞ্জাম, অফিস সরঞ্জাম, হোম যন্ত্রপাতি, ইত্যাদি সামরিক উত্পাদন এবং অন্যান্য শিল্প। বর্তমানে বোর্ড-টু-বোর্ড সংযোগকারীগুলির প্রধান দূরত্ব 0.4 মিমি 0.5 মিমি, 0.8 মিমি, 1.00 মি, 1.২৭ মিমি ইত্যাদি.
বৈশিষ্ট্য
- 0উচ্চ ঘনত্বের পিসিবি বিন্যাসের জন্য.5 মিমি সূক্ষ্ম পিচ ডিজাইন
- মাল্টি-সিগন্যাল ইন্টারকানেকশন সমর্থনকারী 50 টি অবস্থান (50P)
- নমনীয় বোর্ড স্ট্যাকিং ডিজাইনের জন্য পুরুষ এবং মহিলা যুগল গঠন
- স্বয়ংক্রিয় সমাবেশ প্রক্রিয়ার সাথে সামঞ্জস্যপূর্ণ SMT মাউন্ট টাইপ
- স্থান সীমিত ইলেকট্রনিক অ্যাপ্লিকেশনের জন্য কম্প্যাক্ট ডিজাইন
- মডুলার পিসিবি আর্কিটেকচারের জন্য উপযুক্ত
- অ্যাপ্লিকেশন প্রয়োজনীয়তা অনুযায়ী বিভিন্ন জোড়া উচ্চতা সঙ্গে উপলব্ধ
অর্থ প্রদানের সময়সীমা এবং বিতরণ
1ডেলিভারি সময়ঃ অর্ডার নিশ্চিত এবং পেমেন্ট প্রাপ্তির পর 3-15 কার্যদিবসের মধ্যে।
2বাণিজ্য শর্তাবলীঃ এফওবি শেনজেন বা এক্সডব্লিউ।
3. পেমেন্ট মেয়াদঃ উৎপাদন আগে 100% টি / টি অগ্রিম.
4অর্থ প্রদানের পদ্ধতি: টি/টি, পেপাল, ওয়েস্টার্ন ইউনিয়ন বা অন্য কোন পদ্ধতি।
5. নমুনাঃ নমুনা গুণমান এবং স্পেসিফিকেশন পরীক্ষা করার জন্য উপলব্ধ, এবং এটি 1-30 পিসি জন্য বিনামূল্যে।
6প্যাকেজিংঃ ভিতরেঃপিই ব্যাগ, ট্রে, টিউব, বক্স, টেপ + রোল। বাইরেঃ এক্সপোর্ট কার্টন
7শিপিং পদ্ধতি: ইউপিএস, ডিএইচএল, ফেডেক্স, ইএমএস এবং বিমান পরিবহন এবং সমুদ্র পরিবহন।
অ্যাপ্লিকেশন
শিল্প ইলেকট্রনিক্স
- শিল্প নিয়ন্ত্রণ বোর্ড
- অটোমেশন সরঞ্জাম
- এমবেডেড কন্ট্রোলার
- পরিমাপ যন্ত্রপাতি
যোগাযোগ সরঞ্জাম
- নেটওয়ার্ক ডিভাইস
- যোগাযোগ মডিউল
- সিগন্যাল প্রসেসিং ইউনিট
ভোক্তা ইলেকট্রনিক্স
- স্মার্ট টার্মিনাল
- পোর্টেবল ইলেকট্রনিক ডিভাইস
- প্রদর্শন মডিউল
- এমবেডেড সিস্টেম
এআই এবং কম্পিউটিং সম্পর্কিত হার্ডওয়্যার
সম্ভাব্য অ্যাপ্লিকেশনগুলির মধ্যে রয়েছেঃ
- এআই এজ কম্পিউটিং ডিভাইস
- এমবেডেড এআই কন্ট্রোলার
- বুদ্ধিমান টার্মিনাল হার্ডওয়্যার
- কমপ্যাক্ট কম্পিউটিং মডিউল
সুবিধা
স্পেস-সংরক্ষণের জন্য কম্প্যাক্ট 0.5 মিমি পিচ ডিজাইন পিসিবি লেআউট
0.5 মিমি পিচ কাঠামো প্রচলিত বৃহত্তর পিচ সংযোগকারীদের তুলনায় সীমিত পিসিবি অঞ্চলে আরও সংকেত পরিচিতিগুলিকে একীভূত করতে দেয়।
এটি নিম্নলিখিতগুলির জন্য উপযুক্তঃ
- কম্প্যাক্ট ইন্ডাস্ট্রিয়াল কন্ট্রোলার
- এমবেডেড কম্পিউটার সিস্টেম
- যোগাযোগ মডিউল
- স্মার্ট ইলেকট্রনিক ডিভাইস
সূক্ষ্ম-পিচ বিটিবি সংযোগকারীগুলি সাধারণত পিসিবি আকার হ্রাস এবং উচ্চতর উপাদান ঘনত্বের প্রয়োজনীয় অ্যাপ্লিকেশনগুলির জন্য নির্বাচিত হয়।
নির্ভরযোগ্য পিসিবি-টু-পিসিবি মডুলার সংযোগ
পুরুষ/মহিলা জোড়া নকশা দুটি PCB এর মধ্যে সরাসরি সংযোগ সক্ষম করে, মডুলার ইলেকট্রনিক আর্কিটেকচার সমর্থন করে।
ডিজাইনের সাধারণ সুবিধাগুলির মধ্যে রয়েছেঃ
- ক্যাবলিংয়ের প্রয়োজনীয়তা হ্রাস
- সরলীকৃত অভ্যন্তরীণ সমাবেশ
- স্থান ব্যবহারের উন্নতি
- সহজ মডিউল ইন্টিগ্রেশন
স্বয়ংক্রিয় উত্পাদন জন্য SMT সামঞ্জস্যপূর্ণ
এসএমটি সমাপ্তি কাঠামো স্বয়ংক্রিয় স্থানান্তর এবং রিফ্লো সোল্ডারিং প্রক্রিয়া সহ আধুনিক পিসিবি সমাবেশ লাইনের সাথে সামঞ্জস্যের অনুমতি দেয়।
এটি নির্মাতাদের অপ্টিমাইজ করতে সাহায্য করেঃ
- উৎপাদন দক্ষতা
- সমাবেশের ধারাবাহিকতা
- পিসিবি উত্পাদন কর্মপ্রবাহ
