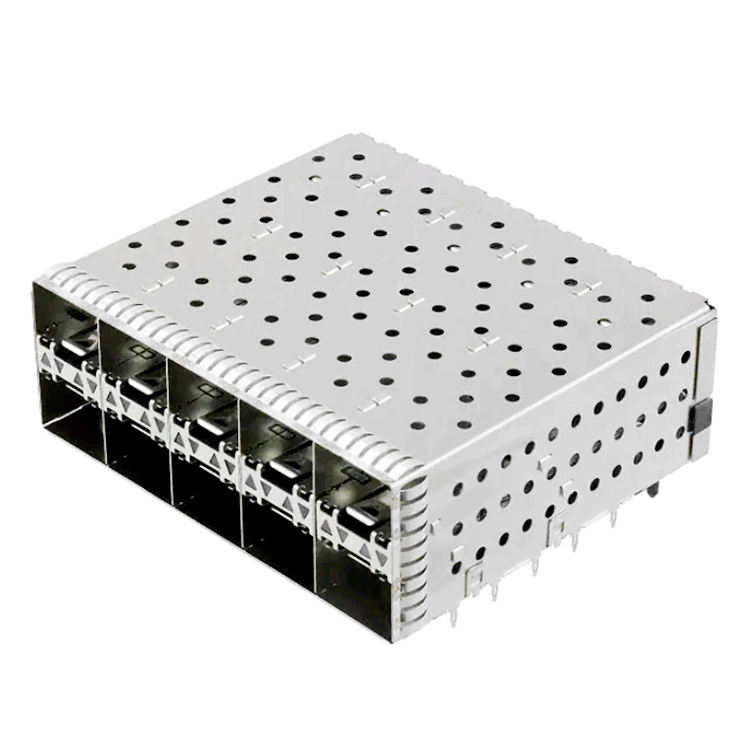

এসএফপি+ কেজ ২x৫ লাইট পাইপ সহ, থ্রু হোল রাইট অ্যাঙ্গেল রিসেপ্ট্যাকল ইন্টিগ্রেটেড কানেক্টর সহ, র্যাক-স্টাইল স্ট্যাকড ইএমআই শিল্ডেড আই/ও কেজ – ১০জি/২৫জি সুইচ ও সার্ভার পিসিবি-র জন্য ২০০-পজিশন প্রেস-ফিট এসএফপি কানেক্টর
বিবরণ
এসএফপি+ কেজ ২x৫ লাইট পাইপ সহ একটি সম্পূর্ণ হট-সোয়াপযোগ্য আই/ও ইন্টারকানেক্ট সিস্টেম: একটি স্ট্যাকড মেটাল কেজ + ২০০-পজিশন রাইট-অ্যাঙ্গেল থ্রু-হোল রিসেপ্ট্যাকল + ইন্টিগ্রেটেড ডুয়াল লাইট পাইপ, একটি র্যাক-স্টাইল গ্যাংড অ্যাসেম্বলি হিসাবে সরবরাহ করা হয়। এটি এসএফপি, এসএফপি+, এবং এসএফপি২৮ ট্রান্সসিভার, ডিএসি এবং এওসি কেবল গ্রহণ করে এবং প্রেস-ফিট কমপ্লায়েন্ট পিনের মাধ্যমে হোস্ট পিসিবি-তে মাউন্ট হয় – কোনও ওয়েভ সোল্ডারিং নেই, কোনও হ্যান্ড ওয়্যারিং নেই।
উচ্চ-পোর্ট-ডেনসিটি র্যাকমাউন্ট সরঞ্জামের জন্য ডিজাইন করা হয়েছে (১ইউ/২ইউ টর সুইচ, ব্লেড সার্ভার, ৫জি ফ্রন্টহল বক্স, ফায়ারওয়াল অ্যাপ্লায়েন্স), ২x৫ উল্লম্ব স্ট্যাকটি প্রায় ১x৪ কেজের ফ্রন্ট-প্যানেলের প্রস্থ দখল করে দশটি ১০জি/২৫জি লেন সরবরাহ করে। ইন্টিগ্রেটেড লাইট পাইপ স্ট্যাটাস এলইডি-কে ফেসপ্লেটে নিয়ে আসে; স্প্রিং-ফিঙ্গার গ্যাসকেট সহ সম্পূর্ণ মেটাল কেজ ইএমআই ধারণ করে এবং ১০জি এনআরজেড এবং ২৫জি প্যাম৪-এ সিগন্যাল ইন্টিগ্রিটি রক্ষা করে।
|
প্যারামিটার
|
স্পেসিফিকেশন
|
|
পার্ট টাইপ
|
এসএফপি+ কেজ অ্যাসেম্বলি ইন্টিগ্রেটেড রিসেপ্ট্যাকল সহ (গ্যাংড ২x৫)
|
|
ফর্ম ফ্যাক্টর
|
এসএফপি / এসএফপি+ / এসএফপি২৮ ব্যাকওয়ার্ড কম্প্যাটিবল
|
|
পোর্ট ম্যাট্রিক্স
|
২ x ৫ (মোট ১০ পোর্ট, স্ট্যাকড)
|
|
পজিশন
|
২০০ (২০ × ১০)
|
|
পিচ
|
০.৮ মিমি
|
|
মাউন্টিং
|
থ্রু হোল, রাইট অ্যাঙ্গেল
|
|
ইএমআই
|
প্রেস-ফিট (কমপ্লায়েন্ট পিন, Ø০.৬৪ মিমি) / ঐচ্ছিক এসএমটি টেইল
|
|
রিসেপ্ট্যাকল কন্টাক্ট
|
ফসফর ব্রোঞ্জ, নিকেলের উপর গোল্ড ফ্ল্যাশ (মেটিং এরিয়াতে ৩০ µ" ন্যূনতম)
|
|
কেজ মেটেরিয়াল
|
কপার অ্যালয় / নিকেল সিলভার, নিকেল প্লেটেড
|
|
লাইট পাইপ
|
পিএমএমএ / পিসি ক্লিয়ার, ইনার + আউটার কনফিগারেশন, প্রতি পোর্টে ২ এলইডি চ্যানেল
|
|
ইএমআই ফিচার
|
স্প্রিং ফিঙ্গার (টপ/লেফট/রাইট/বটম), ঐচ্ছিক ইলাস্টোমার গ্যাসকেট
|
|
বোর্ড গাইড
|
হ্যাঁ (বিল্ট-ইন পোলারাইজেশন পোস্ট)
|
|
ডেটা রেট
|
১.২৫ জি / ১০.৩১২৫ জি (এসএফপি+) / ২৫.৭৮ জি (এসএফপি২৮)
|
|
কারেন্ট রেটিং
|
প্রতি কন্টাক্টে ০.৫ এ
|
|
কন্টাক্ট রেজিস্ট্যান্স
|
≤ ৭০ এমΩ
|
|
ইনসুলেশন রেজিস্ট্যান্স
|
≥ ১০০০ এমΩ
|
|
উইথস্ট্যান্ড ভোল্টেজ
|
৩০০ ভি এসি / ৭৫০ ভি এসি পিক
|
|
মেটিং সাইকেল
|
≥ ১০০ (মডিউল ইনসারশন/এক্সট্রাকশন)
|
|
ইনসারশন ফোর্স (মডিউল)
|
≤ ৪০ এন
|
|
এক্সট্রাকশন ফোর্স (মডিউল)
|
≤ ১১.৫ এন
|
|
অপারেটিং টেম্প.
|
-৫৫ °C থেকে +৮৫ °C (কিছু বিল্ড +১০৫ °C পর্যন্ত)
|
|
স্টোরেজ টেম্প.
|
-৫৫ °C থেকে +১০৫ °C
|
|
ফ্লেম রেটিং
|
ইউএল ৯৪ ভি-০ (এলসিপি/পিবিটি হাউজিং)
|
|
কমপ্লায়েন্ট
|
এসএফএফ-৮৪৩১, ইনফ-৮০৭৪আই, রোএইচএস ২.০, রিচ
|
|
ক্রস রেফারেন্স
|
টিই ১-২১২৪০৩-৬ / মোলেক্স ০৭৬০৯৩-৫০০০১ / ০৭৬০৪৭-৫০০৩
|
|
এমওকিউ
|
৫০০ পিসি
|
|
স্যাম্পল লিড টাইম
|
৫–৭ কার্যদিবস
|
|
মাস লিড টাইম
|
৩–৪ সপ্তাহ
|
|
প্যাকিং
|
ট্রে (অ্যান্টি-স্ট্যাটিক), ঐচ্ছিক টিউব
|
৫ মূল বিক্রয় পয়েন্ট
-

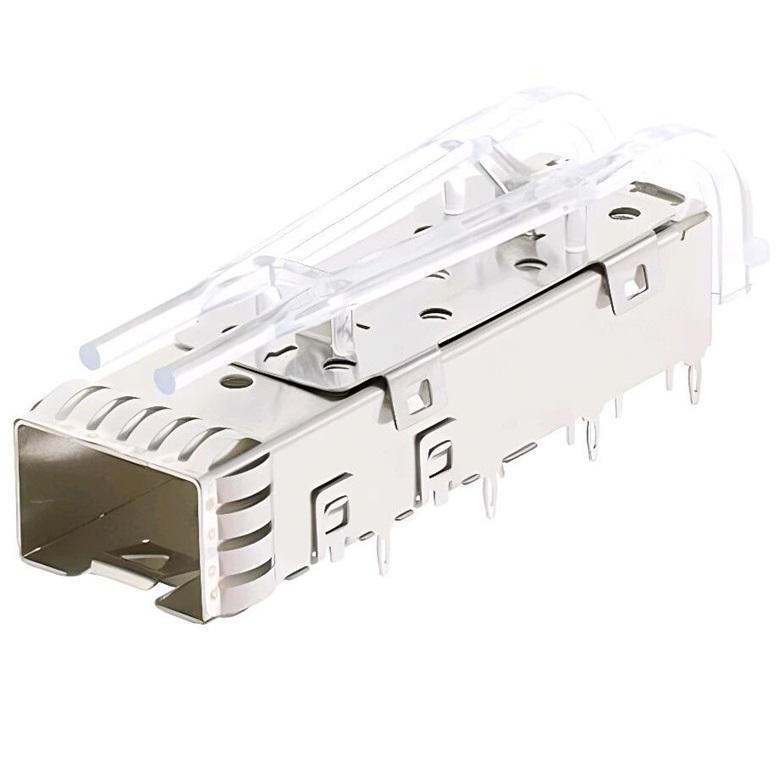

ইন্টিগ্রেটেড ডুয়াল লাইট পাইপ (ইনার + আউটার)– ১০টি পোর্টের জন্য পিসিবি থেকে ফ্রন্ট বেজেল পর্যন্ত চ্যানেল লিঙ্ক/অ্যাক্ট/স্পিড এলইডি সিগন্যাল; কোনও পৃথক এলইডি হোল্ডার নেই, কোনও প্যানেল রিওয়ার্ক নেই।
-
থ্রু-হোলরাইট-অ্যাঙ্গেল + প্রেস-ফিট– ২০০-পিন (২০×১০) রিসেপ্ট্যাকল কমপ্লায়েন্ট প্রেস-ফিট টেইল এবং রাইট-অ্যাঙ্গেল এক্সিট সহ; সোল্ডার-ফ্রি অ্যাসেম্বলি, স্ট্যান্ডার্ড এসএমটি রিফ্লো + প্রেস প্রসেসের সাথে সামঞ্জস্যপূর্ণ।২x৫ স্ট্যাকড র্যাক-স্টাইল কেজ
-
– একটি গ্যাংড কেজ অ্যাসেম্বলিতে ১০টি এসএফপি+ পোর্ট, উল্লম্ব স্ট্যাক ১x১০ লিনিয়ারের তুলনায় ৫০% ফ্রন্ট-প্যানেল প্রস্থ বাঁচায়; ব্লাইন্ড মেটিংয়ের জন্য বিল্ট-ইন বোর্ড গাইড।ফুল-পেরিমিটার ইএমআই শিল্ডিং
-
– টপ/সাইড/বটমে বেরিলিয়াম-কপার স্প্রিং ফিঙ্গার সহ নিকেল-সিলভার/কপার-অ্যালয় কেজ, ১–১০ গিগাহার্টজে ≥৬০ ডিবি, ১০জি/২৫জি এনআরজেড ও প্যাম৪-এর জন্য এফসিসি/সিই পূরণ করে।পিন-টু-পিন ক্রস টিই / মোলেক্স
-
– ল্যান্ড প্যাটার্ন ও মেকানিক্স টিই ১-২১২৪০৩-৬, মোলেক্স ০৭৬০৯৩-৫০০০১, এম্ফেনল এসএফ-এসএফপি+-২x৫ এর সাথে মেলে; লিগ্যাসি ডিজাইনের জন্য জিরো পিসিবি রি-স্পিন।কেন ২x৫ স্ট্যাকড র্যাক-স্টাইল?
লেআউট
|
পোর্ট
|
ফ্রন্ট উইডথ
|
ব্যবহারের ক্ষেত্র
|
১x১০ লিনিয়ার
|
|
১০
|
উপলভ্য পছন্দ
|
পোর্ট ম্যাট্রিক্স
|
২x৫ স্ট্যাকড
|
|
১০
|
উপলভ্য পছন্দমিক্সড-স্পিড প্যানেল
|
১x৪ + ১x৬মিক্সড-স্পিড প্যানেল
|
~১৪০ মিমিমিক্সড-স্পিড প্যানেল
|
|
বিকল্প
|
উপলভ্য পছন্দ
|
পোর্ট ম্যাট্রিক্স
|
১x১ / ১x৪ / ১x৬ / ২x১ / ২x২ / ২x৪ /
|
|
২x৫
|
২x৬ / ২x৮
|
|
লাইট পাইপ
|
কোনটিই নয় / কেবল আউটার / কেবল ইনার / ইনার+আউটার (ডিফল্ট)টার্মিনেশনপ্রেস-ফিট (ডিফল্ট) / এসএমটি সোল্ডার টেইল / মিক্সড
|
|
কেজ ফিনিশ
|
নি প্লেটেড / এসএন প্লেটেড / ব্ল্যাক অক্সিডাইজড
|
|
ইএমআই
|
কেবল স্প্রিং ফিঙ্গার / + ইলাস্টোমার গ্যাসকেট / + কন্ডাক্টিভ ফোম
|
|

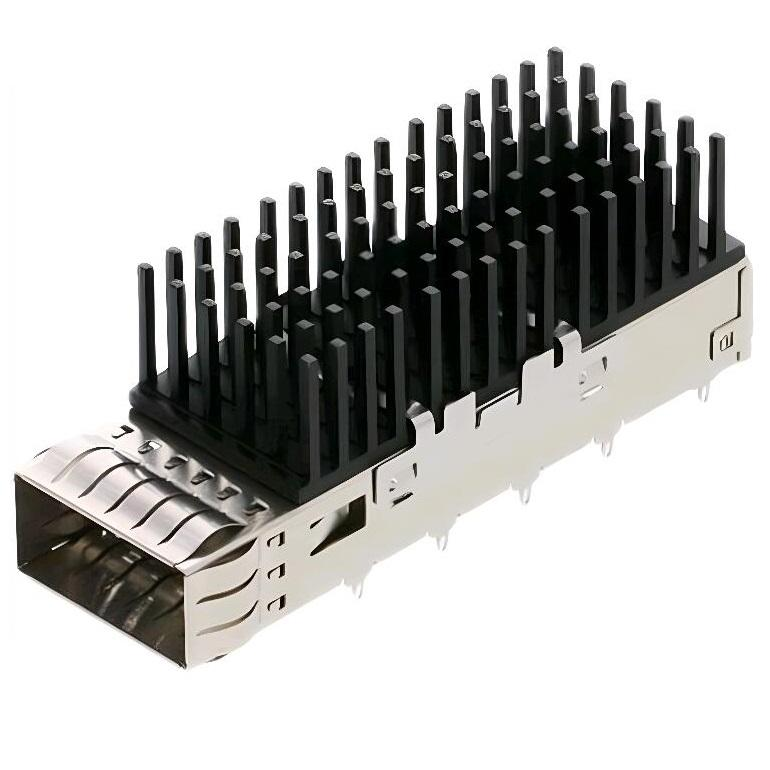

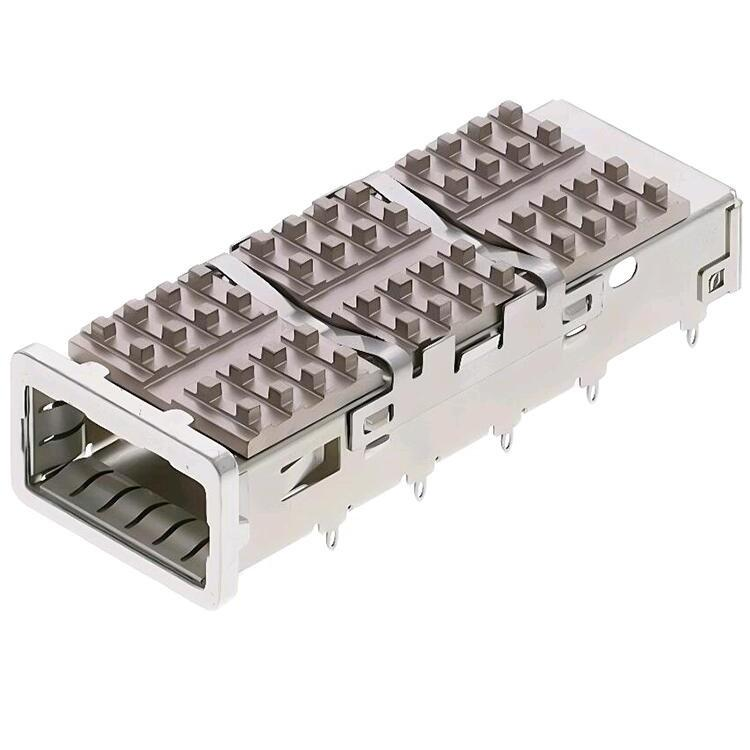

হিট সিঙ্ক
|
কোনটিই নয় (ডিফল্ট) / টপ হিট সিঙ্ক / সাইড ফিন
|
|
কন্টাক্ট প্লেটিং
|
গোল্ড ফ্ল্যাশ / ১৫ µ" / ৩০ µ" / ৫০ µ"
|
|
লোগো
|
কেজ টপে লেজার মার্ক (এমওকিউ প্রযোজ্য)
|
|
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
|
প্রশ্ন: আমরা কত তাড়াতাড়ি উদ্ধৃতি পেতে পারি?
|
|
উত্তর: যদি স্পেসিফিকেশন নিশ্চিত করা হয়, আমাদের উদ্ধৃতি ২৪ ঘন্টার মধ্যে প্রদান করা যেতে পারে।
|
প্রশ্ন: আপনি কি মূল্যায়নের জন্য নমুনা সরবরাহ করতে পারেন?
|
উত্তর: হ্যাঁ, নমুনাগুলি আপনার মূল্যায়নের জন্য পাঠানো যেতে পারে।
প্রশ্ন: একটি অর্ডার প্রক্রিয়া এবং শিপিং করতে কত সময় লাগে?
উত্তর: যখন আইটেমগুলি স্টকে থাকে, আমরা সাধারণত একটি অর্ডার পাওয়ার পর পরবর্তী ৩ থেকে ৭ কার্যদিবসের মধ্যে সেগুলি শিপিং করি।
প্রশ্ন: আপনার ট্রেড টার্ম কী?
উত্তর: এফওবি, এফসিএ, সিএফআর, সিআইএফ, এক্সডব্লিউ, ডিডিইউ উপলব্ধ। আমরা আপনাকে সবচেয়ে অনুকূল এবং কার্যকর শিপিং পদ্ধতি বেছে নিতেও সাহায্য করতে পারি। প্রশ্ন: পেমেন্ট টার্ম কী? উত্তর: আলিবাবা ট্রেড অ্যাসুরেন্স অর্ডার অনলাইন পে, টি/টি, পেপ্যাল, ইত্যাদি সমর্থন করে।
প্রশ্ন: ওয়ারেন্টি পিরিয়ড কত দিন?
উত্তর: পণ্যটি ১ বছরের সীমিত ওয়ারেন্টি সহ আসে।
প্রশ্ন: আপনি কি OEM এবং ODM পরিষেবা সরবরাহ করতে পারেন?
উত্তর: হ্যাঁ, আমাদের পেশাদার আরএন্ডডি টিম আপনার ধারণাগুলি বাস্তবে রূপ দিতে সাহায্য করবে।
