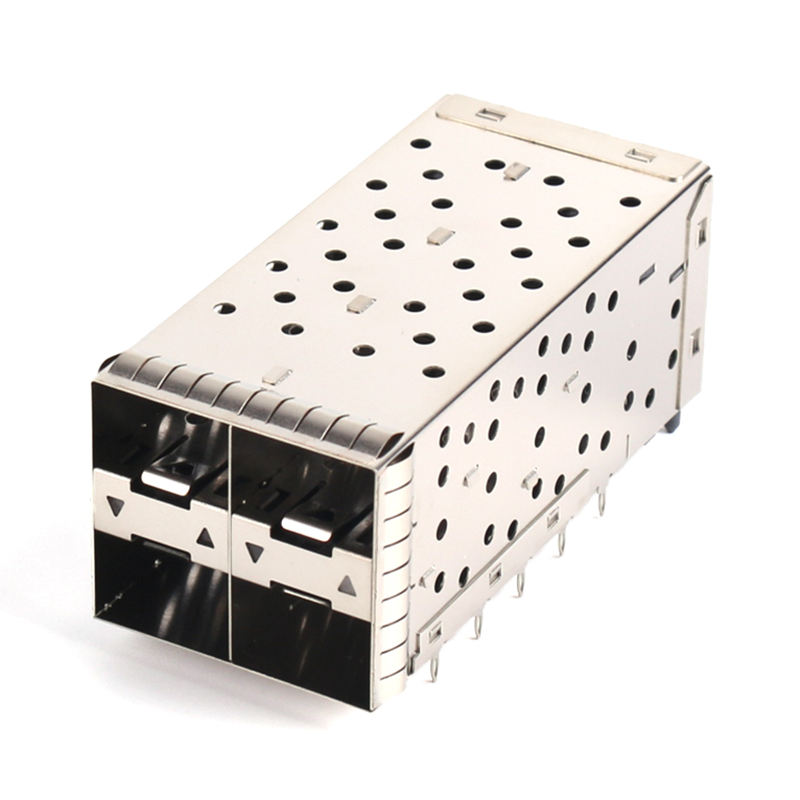

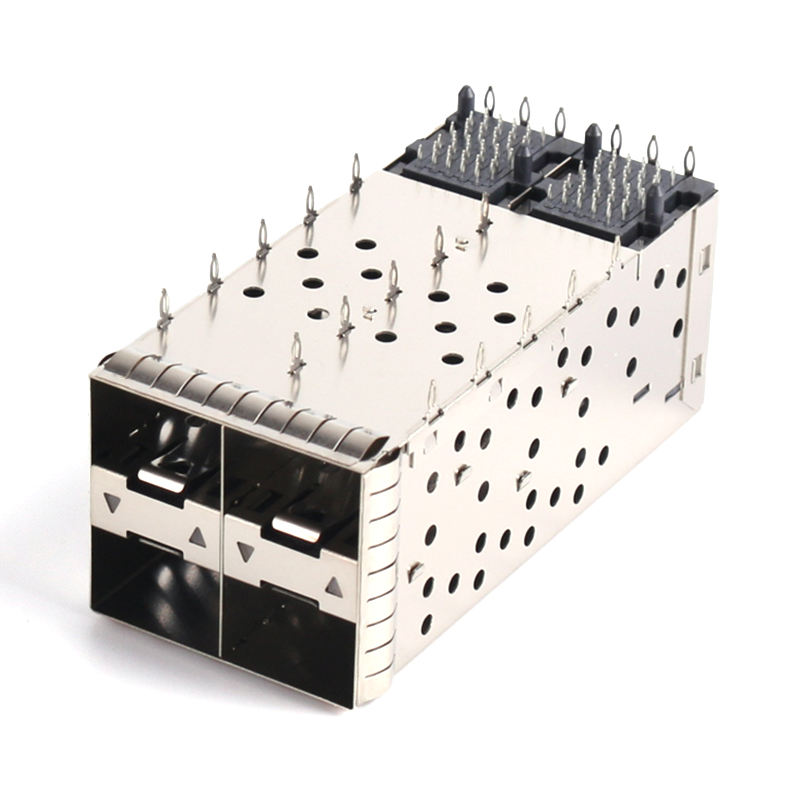

মেটাল ইএমআই শিল্ডেড ২x২ স্ট্যাকড র‍্যাক-স্টাইল এসএফপি+ কেজ প্রেস-ফিট টার্মিনেশন অপটিক্যাল ফাইবার আই/ও কানেক্টর সহ

পণ্যের ধরণ

SFP+ কেজ 2×2 (লাইট পাইপ ছাড়া) + ইন্টিগ্রেটেড রিসেপ্টেকল

ফর্ম ফ্যাক্টর সাপোর্ট

SFP (1G) / SFP+ (10G) / SFP28 (25G) ব্যাকওয়ার্ড কম্প্যাটিবল

পোর্ট কনফিগারেশন

2×2 স্ট্যাকড (মোট 4 পোর্ট)

প্রতি পোর্টের পজিশন

20 (4 পোর্টের জন্য মোট 80 কন্টাক্ট)

পিচ

0.8 মিমি

মাউন্টিং স্টাইল

থ্রু-হোল, রাইট অ্যাঙ্গেল

টার্মিনেশন

প্রেস-ফিট কমপ্লায়েন্ট পিন (Ø0.64 মিমি) / ঐচ্ছিক SMT সোল্ডার টেইল

রিসেপ্টেকল কন্টাক্ট ম্যাটেরিয়াল

ফসফর ব্রোঞ্জ, নিকেলের উপর গোল্ড ফ্ল্যাশ (30 μ" ঐচ্ছিক)

কেজ শেল ম্যাটেরিয়াল

কপার অ্যালয়/নিকেল সিলভার, নিকেল প্লেটেড

লাইট পাইপ

নেই​ (সলিড কেজ ওয়াল, সর্বোচ্চ EMI ইন্টিগ্রিটি)

EMI শিল্ডিং

ফুল-পেরামিটার বেরিলিয়াম-কপার স্প্রিং ফিঙ্গার (উপরের / বাম / ডান / নীচের)

ডেটা রেট

1.25 Gbps – 10.3125 Gbps (SFP28 25.78 Gbps মডিউল সমর্থন করে)

কারেন্ট রেটিং

প্রতি কন্টাক্টে 0.5 A

কন্টাক্ট রেজিস্ট্যান্স

≤ 70 mΩ

ইনসুলেশন রেজিস্ট্যান্স

≥ 1000 MΩ

উইথস্ট্যান্ড ভোল্টেজ

300 V AC

মেটিং সাইকেল

≥ 100 ইনসারশন (মডিউল হট-সোয়াপ)

অপারেটিং টেম্পারেচার

-40 °C থেকে +85 °C

ফ্লেম রেটিং

UL 94 V-0 (LCP হাউজিং)

কমপ্লায়েন্ট স্ট্যান্ডার্ড

SFF-8431, INF-8074i, RoHS 2.0, REACH

সামঞ্জস্যপূর্ণ মডিউল

অপটিক্যাল ট্রান্সসিভার (SFP/SFP+/SFP28), DAC, AOC

MOQ

500 পিস

নমুনার লিড টাইম

5–7 কার্যদিবস

মাস প্রোডাকশন লিড টাইম

3–4 সপ্তাহ

প্যাকেজিং

অ্যান্টি-স্ট্যাটিক ট্রে/টিউব, আর্দ্রতা প্রতিরোধক ব্যাগ ঐচ্ছিক

ক্রস রেফারেন্স

TE 1567788-x / Amphenol SF-SFP+-2x2 / Molex 74737 সিরিজ

EMI-গুরুত্বপূর্ণ ডিজাইন

প্লাস্টিক লাইট পাইপ অ্যাপারচার তৈরি করে → RF লিকেজের ঝুঁকি

সলিড মেটাল ওয়াল → জিরো অ্যাপারচার → সর্বোচ্চ শিল্ডিং

খরচ-সংবেদনশীল উচ্চ-ভলিউম

অতিরিক্ত উপাদানের খরচ + অ্যাসেম্বলি ধাপ

কম অংশ, কম প্লেসমেন্ট অপারেশন, কম BOM

ফেসপ্লেটে LED স্ট্যাটাস প্রয়োজন নেই

ব্যবহৃত বৈশিষ্ট্য

পরিষ্কার ফ্রন্ট প্যানেল, স্ট্যাটাস সফটওয়্যার/রিমোটের মাধ্যমে পরিচালিত হয়

কঠিন শিল্প পরিবেশ

লাইট পাইপ হলুদ হয়ে যায়, ফেটে যায়, ধুলো জমা করে

প্লাস্টিকের অপটিক্যাল উপাদান নষ্ট হওয়ার জন্য নেই

আল্ট্রা-ডেনস 1U সুইচ

লাইট পাইপ গভীরতা/স্ট্যাকিং জটিলতা যোগ করে

ছোট Z-অক্ষ প্রোফাইল, সহজ যান্ত্রিক স্ট্যাক-আপ

পোর্ট ম্যাট্রিক্স

1×1 / 1×2 / 1×4 / 1×6 / 2×1 / 2×2 (এই মডেল) / 2×4 / 2×5 / 2×6 / 2×8

টার্মিনেশন

প্রেস-ফিট (ডিফল্ট) / SMT সোল্ডার টেইল / মিশ্র

কেজ ফিনিশ

নিকেল প্লেটেড (ডিফল্ট) / টিন প্লেটেড / ব্ল্যাক অক্সিডাইজড

EMI এনহ্যান্সমেন্ট

শুধুমাত্র স্প্রিং ফিঙ্গার (ডিফল্ট) / + কন্ডাক্টিভ ইলাস্টোমার গ্যাসকেট / + কন্ডাক্টিভ ফোম স্ট্রিপ

হিট সিঙ্ক

নেই (ডিফল্ট) / টপ-মাউন্টেড অ্যালুমিনিয়াম হিট সিঙ্ক / সাইড-ফিন হিট সিঙ্ক

কন্টাক্ট প্লেটিং

গোল্ড ফ্ল্যাশ (ডিফল্ট) / 15 μ" / 30 μ" / 50 μ"

রিসেপ্টেকল হাউজিং কালার

কালো (ডিফল্ট) / কাস্টম (MOQ প্রযোজ্য)

ব্র্যান্ডিং

কেজ টপ সারফেসে লেজার মার্কিং (MOQ প্রযোজ্য)
