পণ্যের বিবরণ:
|
যোগাযোগ: | ফসফর ব্রোঞ্জ | হাউজিং উপাদান: | LCP/PA9T UL94V-0 |
---|---|---|---|
পদ সংখ্যা: | 2-50 পিন | পিচ: | 1.27 মিমি |
রেট করা বর্তমান: | 1.0AMP | রেটেড ভোল্টেজ: | 50V এসি |
লক্ষণীয় করা: | SMT পিন হেডার সংযোগকারী,40 পিন হেডার সংযোগকারী,1.27 মিমি 40 পিন মহিলা শিরোনাম |

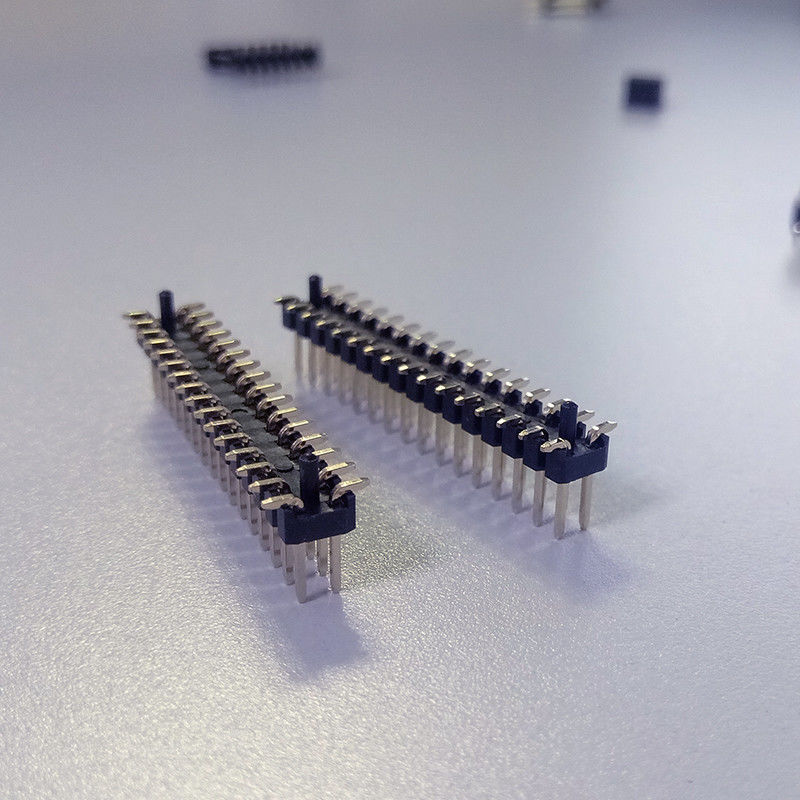

1.27 মিমি পিচ এসএমটি পিন হেডার সংযোগকারী ডবল সারি
পিন শিরোনামগুলি ডিজাইনের নমনীয়তা, উত্পাদন দক্ষতা প্রদান করে যখন প্রয়োজনীয় সরঞ্জামের সম্পদগুলি হ্রাস করে। অনুভূমিক, ডান-কোণ এবং অভিযোজন সম্পর্কে উল্লম্ব এবং 0.8 মিমি থেকে 3.96 মিমি পিচের রেঞ্জ সহ একক এবং দ্বৈত সারি।
পিচ | 1.27 মিমি |
মাউন্ট টাইপ | SMT |
না. ওচ পদ | 2-50 পি |
রেট করা বর্তমান | 1.0A এসি |
রেটেড ভোল্টেজ | 50V AC/DC |
যোগাযোগ প্রতিরোধ | 20m ohms MAX |
অন্তরণ প্রতিরোধের | 1000 মি ওহমস মিনিট |
সন্নিবেশ বাহিনী | 20gf/পিন মিনিট |
অপারেশন তাপমাত্রা | -40℃ থেকে +105℃ |
ভোল্টেজ সহ্য করা | 500V/1মিনিট এসি |
হাউজিং | পলিয়েস্টার(UL94V-0) |
যোগাযোগ | পিতল |
লিঙ্গ | মহিলা |
মূল্য মেয়াদ | এফওবি |
স্থায়িত্ব cyগলেস | 5000 সাইকেল ন্যূনতম |
অগ্রজ সময় | 7-10 কার্যদিবস |
পিন হেডার কি
1. পিন হেডারকে সার্বজনীন সংযোগকারী বলা হয়।PCB-এর জন্য বিভিন্ন ডিজাইনের উপর ভিত্তি করে, তারা পূরণ করার জন্য বিভিন্ন পিচ সংযোগকারী বেছে নেয়।
2. 0.8mm/1.0mm/1.27mm/2.00mm/2.54mm/3.96 মিমি/5.08 মিমিপিচ পিন হেডার আমাদের কোম্পানির বৈশিষ্ট্যযুক্ত পণ্য.আপনার যদি বিশেষ পিন হেডারের প্রয়োজন হয় যে স্ট্যান্ডার্ড পিচ সন্তুষ্ট করতে পারে না, ই-মেইল করুন বা আমাদের বিক্রয় দলকে কল করুন।
3. সাধারণত, উপযুক্ত মহিলা শিরোনাম সহ পিন শিরোনামগুলি ইলেকট্রনিক শিল্পে তৈরি মডিউলগুলি শেষ করতে ব্যবহৃত হয়।
4. পিন হেডার বৈদ্যুতিক এবং যান্ত্রিক বৈশিষ্ট্য সম্পর্কে, একই পিচের একই ফাংশন রয়েছে, যা আমরা আমাদের ডেটা শীটে স্পষ্টভাবে দেখিয়েছি।
5. পিন হেডারে আরেকটি সাধারণ পরিবর্তনকে "মেশিন পিন" সংস্করণ বলা হয়।সাধারণ সংস্করণটি স্ট্যাম্প করা এবং ভাঁজ করা শীট মেটাল থেকে তৈরি হয়, মেশিন পিন সংযোগকারীগুলি ধাতুটিকে পছন্দসই আকারে টুলিং করে তৈরি করা হয়, যা আরও শক্তিশালী, একটি ভাল জয়েন্ট এবং দীর্ঘ জীবন সহ, এটিকে আরও ব্যয়বহুল করে তোলে।এখনও আরও বেশি করে স্বয়ংচালিত এবং চিকিৎসা শিল্পের গ্রাহকরা সংযোগের স্থিতিশীলতা উন্নত করতে মেশিন পিন বেছে নেয়।
শ্রেণী
1. ব্যবধান অনুযায়ী: 0.8, 1.0, 1.27, 2.0, 2.54, 3.96, 5.08 মিমি;
2. উচ্চতা অনুযায়ী: 1.0/1.5/2.5 মিমি;
3. সারির সংখ্যা অনুসারে, এটি একক সারি, ডবল সারি, তিন সারি এবং চার সারিতে বিভক্ত।বর্তমানে, সর্বাধিক মাত্র চারটি সারি রয়েছে;
4. লেআউটের ইনস্টলেশন মোড অনুসারে, এটি প্রধানত 180 ডিগ্রি, 90 ডিগ্রি, এসএমটি (উল্লম্ব মাউন্ট এসএমটি, অনুভূমিক এসএমটি এবং ডান কোণ এসএমটি) এ বিভক্ত।
5. প্লাস্টিকের উচ্চতা এবং পরিমাণ অনুযায়ী (যেমন একক প্লাস্টিক, ডবল প্লাস্টিক, তিন প্লাস্টিক, ইত্যাদি)।
6. এটিকে বাড়ানো দরকার এবং এটিকে পজিশনিং কলাম দিয়ে ভাগ করা দরকার কিনা সে অনুসারে, দুটি ধরণের পজিশনিং কলাম রয়েছে: একটি হল অভ্যন্তরীণ পজিশনিং কলাম, অন্যটি হল কান পজিশনিং কলাম;
7. সেলাই সংখ্যা: 02 থেকে 80;
8. প্যাকেজিং: ব্যাগ, রোল ব্যাগ, বাল্ক, টিউব, CAP/Mylar + রিল টেপ প্যাকিং;
9. সারফেস ট্রিটমেন্ট: গোল্ড প্লেটিং 1u/3u/5u/10u এবং আরও বেশি, পুরু সোনা, টিনের প্রলেপ, নিকেল প্রলেপ (1u=1uinch=1/39.37μm);
সুবিধাদি
আবেদন
পুরুষ পিন হেডার ব্যাপকভাবে বিভিন্ন শিল্পে ব্যবহৃত হয় যেমন স্বয়ংচালিত, চিকিৎসা সরঞ্জাম, মাদারবোর্ড এবং তাই।নীচের চিত্রটি হল অ্যাপ্লিকেশন পরিস্থিতি।চিত্রটি সীমাবদ্ধতা, আরও বিস্তারিত জানার জন্য আপনি সরাসরি আমাদের বিক্রয় দলের সাথে যোগাযোগ করতে পারেন
